适配ALU2020铝型材的3D打印机LCD安装盒

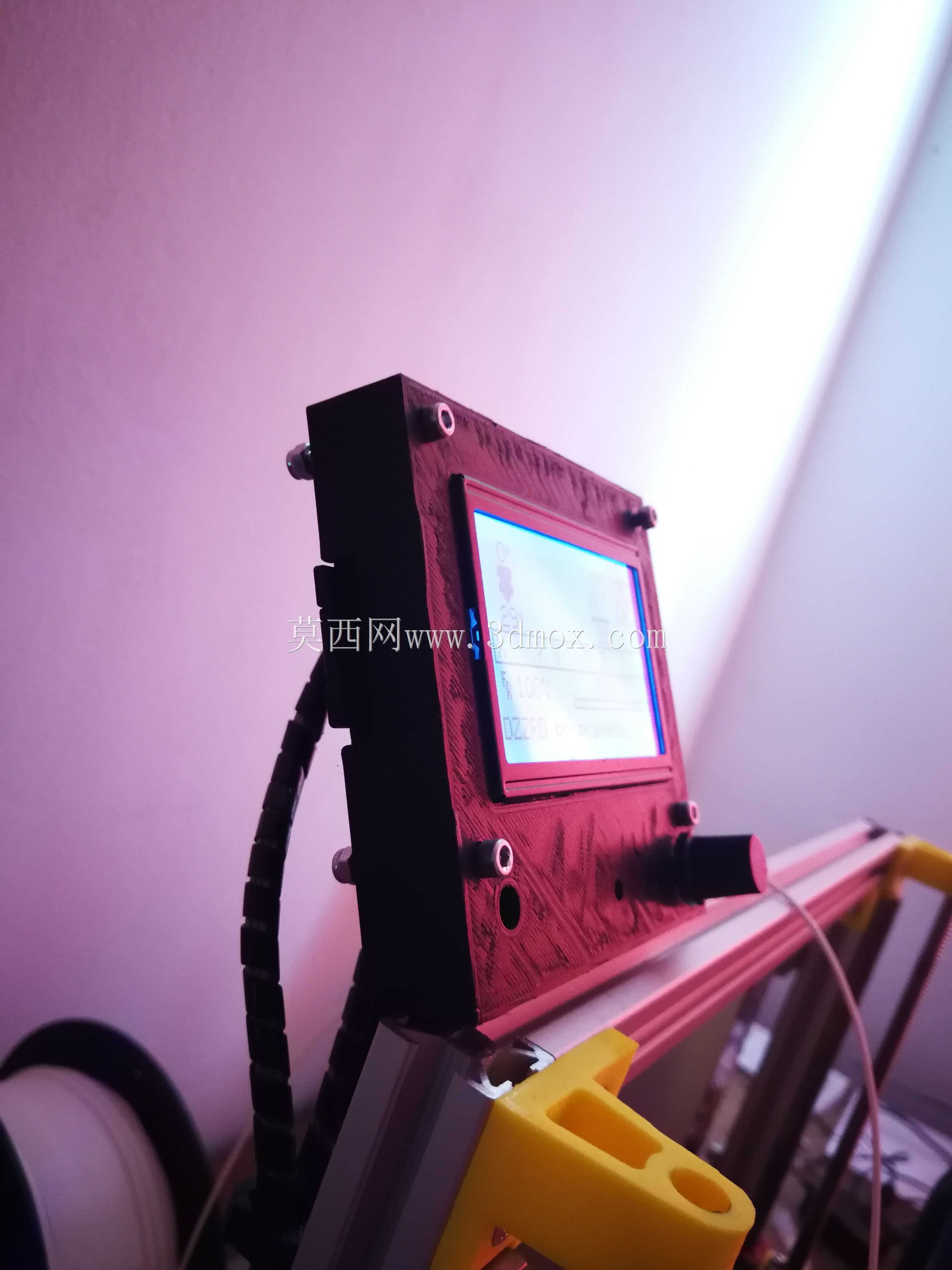

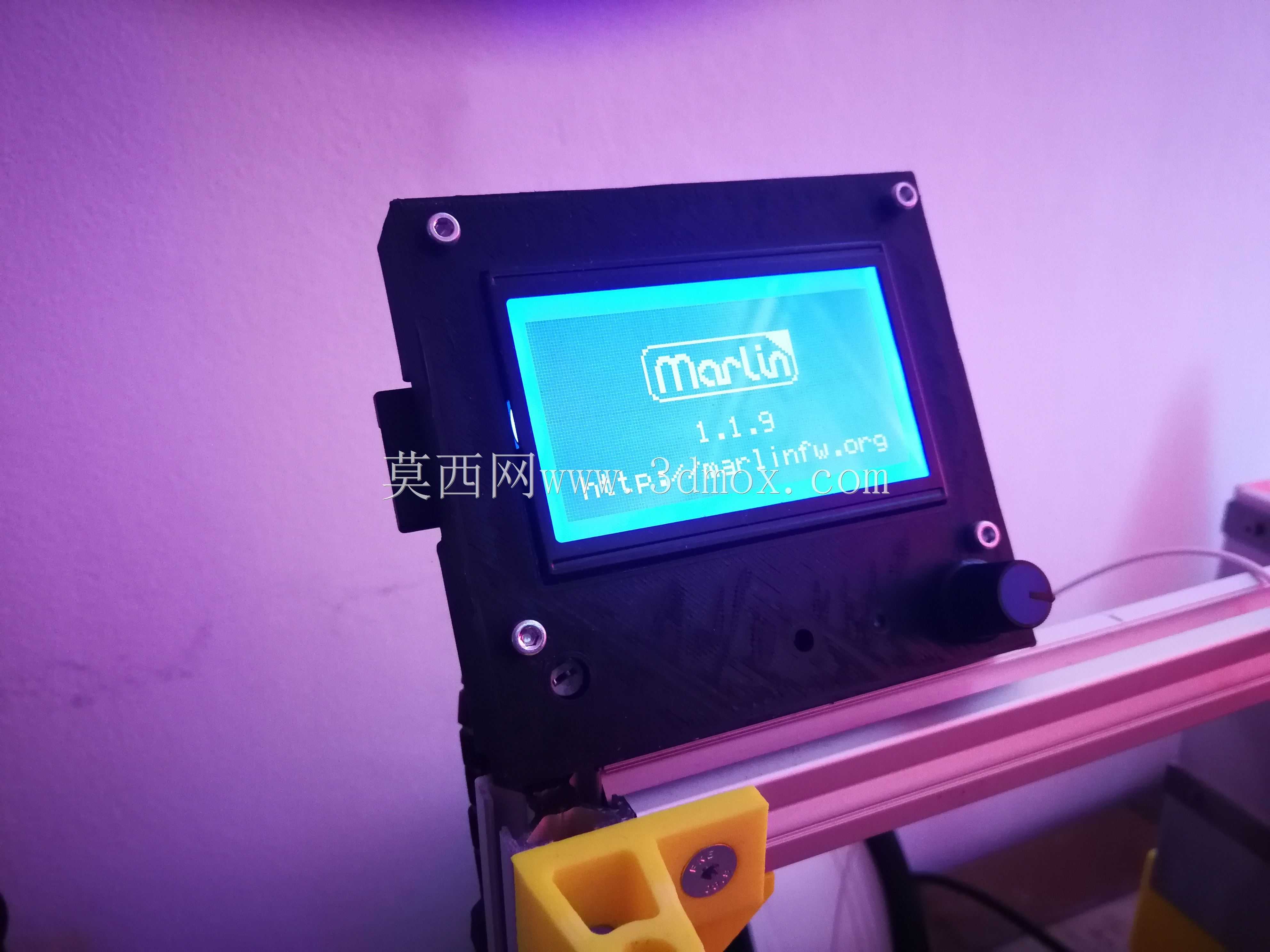

　　在桌面级FDM 3D打印机的DIY搭建与改装场景中，操控显示模块的安装固定一直是容易被忽略却直接影响操作体验的细节。这款LCD安装盒正是针对采用ALU2020铝型材搭建框架的3D打印机设计，专门用来容纳Marlin固件驱动的LCD操控显示屏，解决显示屏直接裸露安装易积灰、接线易受拉扯、操作时晃动的常见问题。从实际设备使用场景来看，这类安装盒通常布置在打印机框架的前侧上方位置，刚好处于操作者站立或坐姿操作时的视线平视区域，无需俯身或歪头就能清晰查看屏幕上的温度参数、打印进度、坐标位置等信息，操作旋钮的位置也贴合人手自然操作的角度，调整参数、选择打印文件时的操作手感更顺畅。

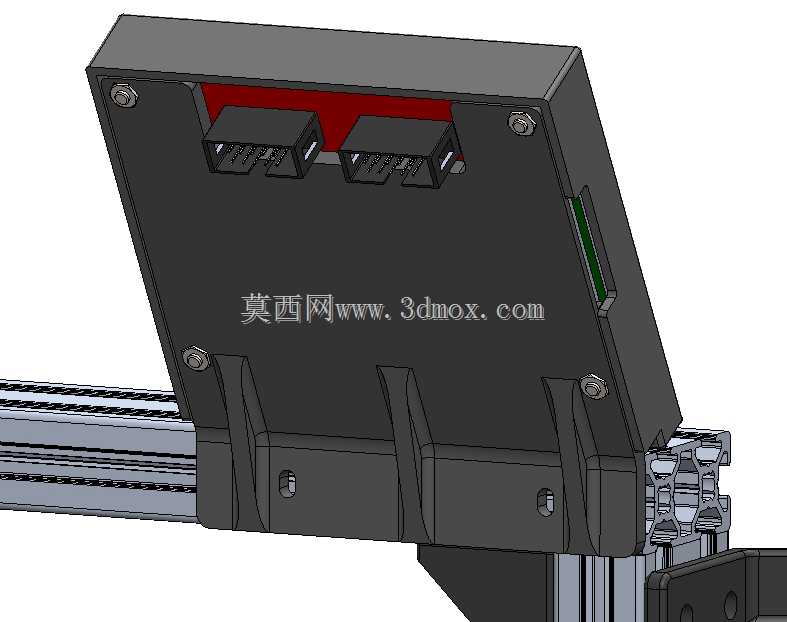

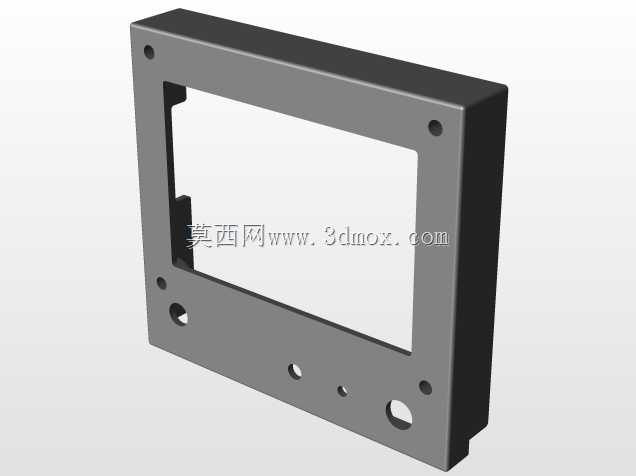

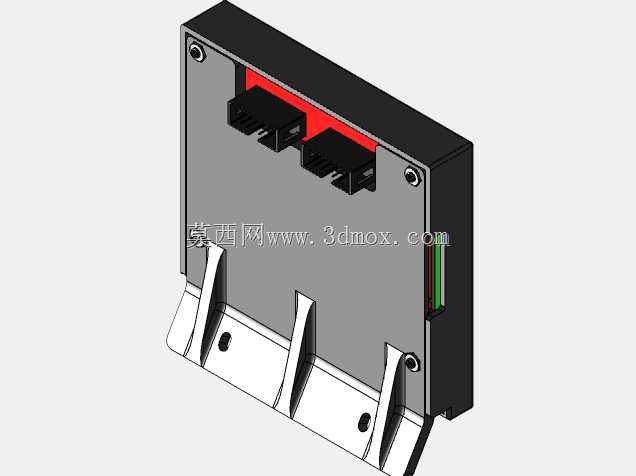

　　设计上首先围绕安装适配性做了针对性的结构处理，盒体背部设置了与ALU2020铝型材槽宽匹配的固定点位，配套M3规格的紧固件即可完成与型材框架的稳固连接，不需要额外打孔或加装复杂转接件，不管是全新组装的打印机还是后期改装旧设备，都能快速完成安装。盒体的内部腔体尺寸完全匹配常用的12864LCD显示屏模块，预留了屏幕排线、旋钮编码器的走线空间，屏幕安装位周围做了限位凸台，屏幕装入后不会出现前后窜动的情况，正面的视窗边框刚好压住屏幕边缘，既不会遮挡屏幕显示区域，也能避免灰尘从屏幕与盒体的缝隙进入内部。

　　考虑到3D打印机工作环境中可能存在的PLA、ABS等耗材碎屑飘落，以及长时间使用后的积灰问题，盒体采用半包围式结构，除了必要的屏幕视窗、旋钮伸出孔位外，其余位置均做封闭处理，能有效阻挡碎屑飘落到屏幕电路板与接线端子上，降低电路短路、接触不良的故障概率。盒体侧壁预留了合理的散热间隙，屏幕驱动板长时间工作产生的热量可以顺着间隙自然散出，不会因为封闭结构导致热量积聚影响屏幕显示稳定性。

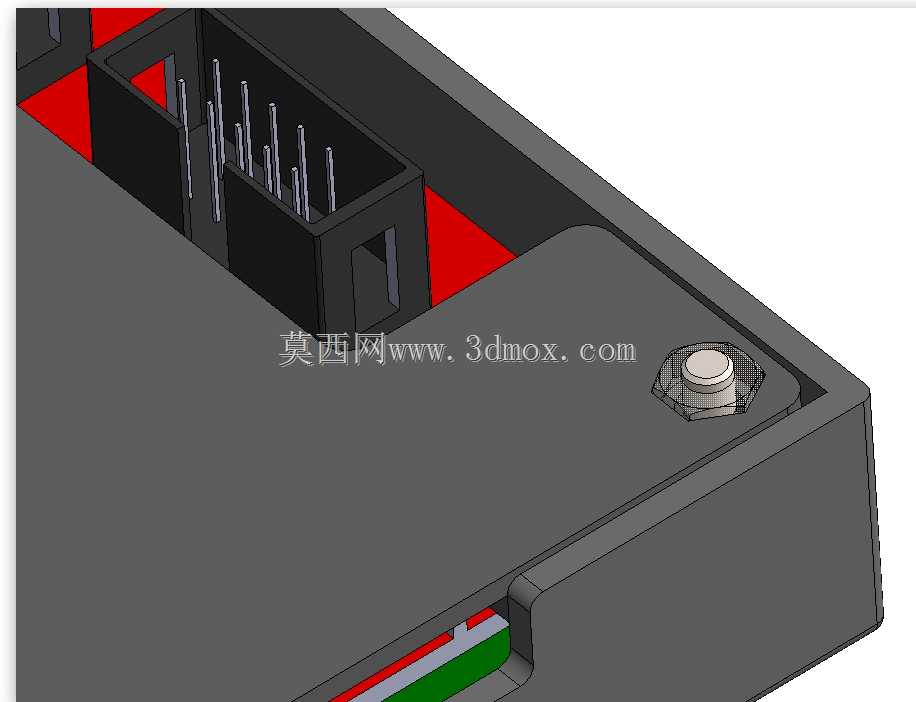

　　结构强度方面，盒体背部与铝型材连接的位置做了局部加厚处理，同时增设了第三条加强肋结构，即便是频繁按动旋钮、操作屏幕，连接位置也不会出现开裂或形变。针对紧固件的安装需求，对应位置设计了M3螺母的预埋六角孔，安装时可以先将螺母嵌入六角孔内，再从外侧拧入螺丝，不需要额外手扶螺母对位，单人就能快速完成装配操作。螺丝孔位的排布兼顾了不同安装习惯的需求，前后侧均预留了对应安装点位，既可以选择将盒体贴紧型材正面安装，也可以根据操作习惯调整伸出距离，适配不同框架布局的3D打印机。

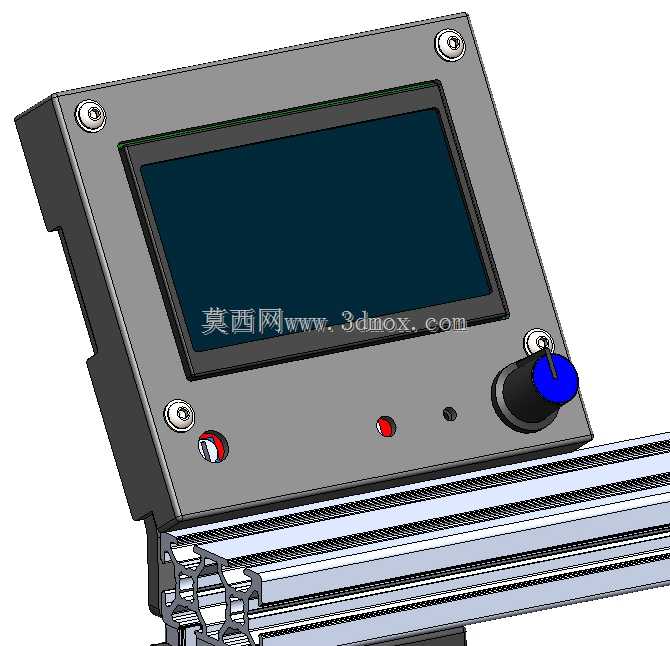

　　从安装边界尺寸来看，盒体整体外轮廓不会超出2020铝型材的外侧端面太多，不会与打印机的X轴运动组件、打印平台运动路径产生干涉，安装后不会压缩设备的有效打印空间。旋钮的伸出长度经过合理控制，操作时不会因为旋钮过长被意外磕碰导致参数误改，同时也保留了足够的操作长度，旋转调节时的阻尼手感不受影响。盒体的边角位置均做了圆角过渡处理，没有尖锐的直角毛刺，安装和日常维护时不会划伤手部，也能避免剐蹭到打印耗材线材。

　　在实际改装应用中，这款安装盒还能兼容同尺寸的不同版本LCD显示屏，只要屏幕的安装孔位、外轮廓尺寸匹配，都可以直接装入使用，不需要重新修改盒体结构。盒体的壁厚设置兼顾了3D打印制作的工艺性，采用常规PLA耗材打印时不会出现壁厚过大导致的打印变形，也不会因为壁厚过薄导致结构强度不足，打印完成后只需要简单去除支撑就能直接装配使用，不需要二次打磨或修整。针对接线的整理需求，盒体背部还预留了扎带固定位，可以将屏幕排线、电源线整理后用扎带固定在盒体上，避免线材垂落影响打印平台的运动，也让设备整体的布线更整洁规整。
