3D打印机用MKS12864A液晶控制面板结构

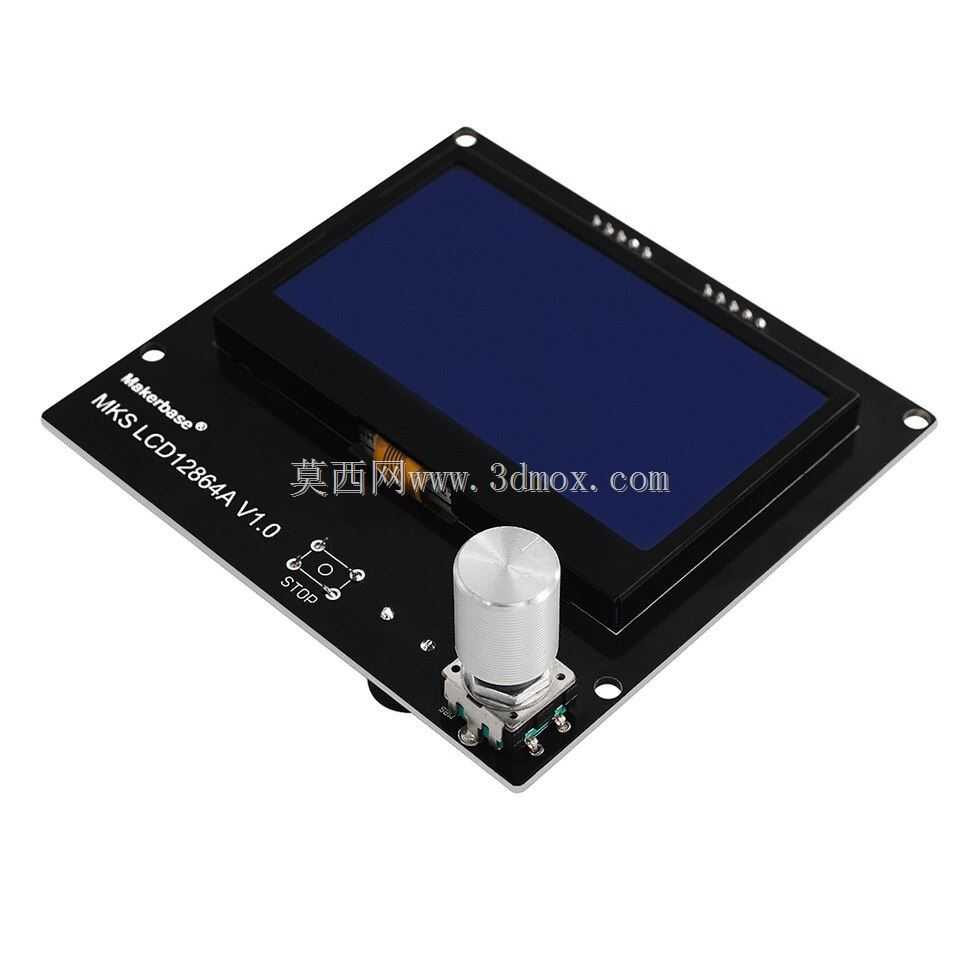

　　在桌面级FDM3D打印机的整机结构搭建中，人机交互端的硬件选型与结构适配是整机装配环节里容易被忽略但直接影响操作体验的部分，这款MKS12864A液晶控制面板，是目前开源3D打印机方案里应用覆盖度较高的一款交互硬件，对应的三维结构模型可直接用于整机面板的安装位设计、结构干涉校验，省去实物测绘的反复调整环节。从实际应用场景来看，该面板主要承担3D打印机运行过程中的状态显示、参数调整、功能指令输入的作用，不管是DIY组装的桌面级机型，还是批量生产的入门级商用3D打印机，都能见到这类面板的应用，它不需要依赖上位机连接，设备脱机运行时就能完成温度查看、进度监控、运动轴手动控制、打印启停等全部基础操作，是脱机打印方案里的核心人机交互部件。

　　从功能特性来看，这款面板集成了12864点阵液晶显示区域与旋转编码器旋钮，显示区域采用蓝底白字的STN液晶屏，可视角度能够满足设备正面操作的查看需求，日常操作时不需要刻意调整视角就能清晰读取屏幕上的温度数值、打印进度、坐标位置等信息；侧边集成的旋转编码器带按压确认功能，单旋钮就能完成选项切换、参数增减、指令确认的全部操作，相比多按键的交互方案，结构更简洁，操作逻辑也更符合3D打印场景下的快速调整需求，面板上预留的固定孔位直接对应主板的标准安装间距，接线端采用插针式连接，和主流的开源3D打印机主控板能够直接适配，不需要额外做转接电路设计。从设计思路来看，这款面板的结构设计完全围绕3D打印机的安装场景做了适配，PCB板采用矩形规整布局，

　　显示区域居中布置，旋钮位置设置在面板靠近操作侧的边角位置，安装到设备外壳上之后，旋钮刚好处于人手操作的舒适区域，不需要抬手或者调整姿势就能完成旋钮旋转与按压操作；PCB板上的元器件全部采用贴装布局，背面没有突出的高尺寸元器件，安装时只需要在设备面板上开出对应尺寸的屏幕窗口与旋钮避让孔，就能将整个面板嵌入安装，面板背面的插针接口朝向设备内侧，接线后不会和外壳结构产生干涉，整体的结构冗余量控制合理，不会占用过多的设备内部空间。从外形尺寸与安装边界来看，这款面板的PCB整体为矩形结构，安装孔位采用对称布置，四个固定孔的间距符合开源硬件的通用安装标准，屏幕区域的凸起高度控制在较低范围，

　　旋钮组件的突出高度从PCB板面计算处于常规操作面板的适配区间，在做设备外壳的结构设计时，只需要预留对应深度的安装沉台，就能保证面板安装后外表面和设备外壳齐平，不会出现突出或者凹陷的情况；面板的侧边没有布置过高的元器件，相邻安装的其他硬件模块比如主板、散热风扇、接线端子排等，只需要留出少量的间隙就能避免结构干涉，不管是安装到铝型材框架的外置面板上，还是安装到钣金或者塑料外壳的内嵌位置，都能快速适配。在实际的结构设计工作中，采用这个三维模型做安装校验时，可以直接将模型导入整机装配体，匹配安装孔位的位置，检查屏幕窗口的开孔尺寸是否匹配，旋钮的操作空间是否足够，接线端的走线空间是否顺畅，避免出现实物装配时才发现孔位偏差、空间干涉的问题，尤其是做定制化3D打印机外壳设计时，精准的面板模型能够大幅减少打样迭代的次数，提升结构设计的效率。另外这款面板的结构设计也考虑了长期使用的可靠性，旋钮组件的固定位置做了局部加强，PCB板在旋钮位置的板材强度能够承受日常操作的按压力度，不会因为长期按压出现PCB变形的情况，屏幕的边缘做了遮光处理，安装后不会出现屏幕边缘漏光的问题，整体的结构细节都匹配3D打印设备的长期使用场景。
