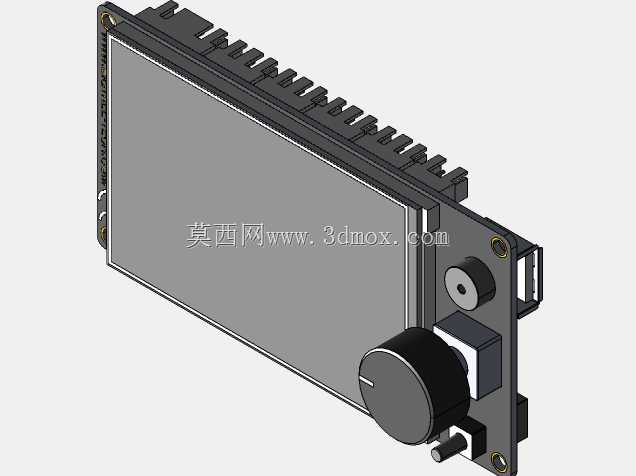

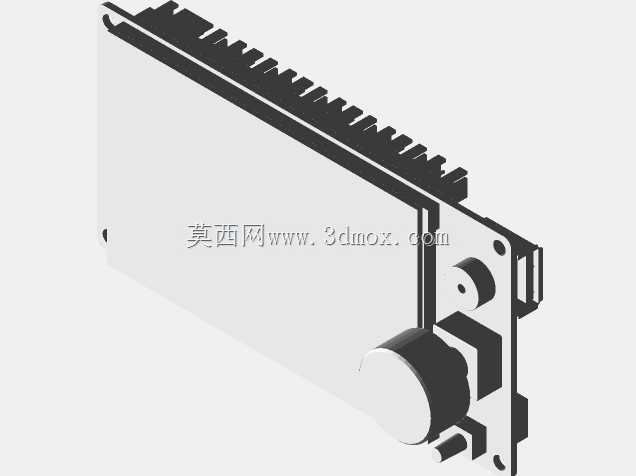

BIGTREETECH TFT35 V3.0触摸屏结构设计

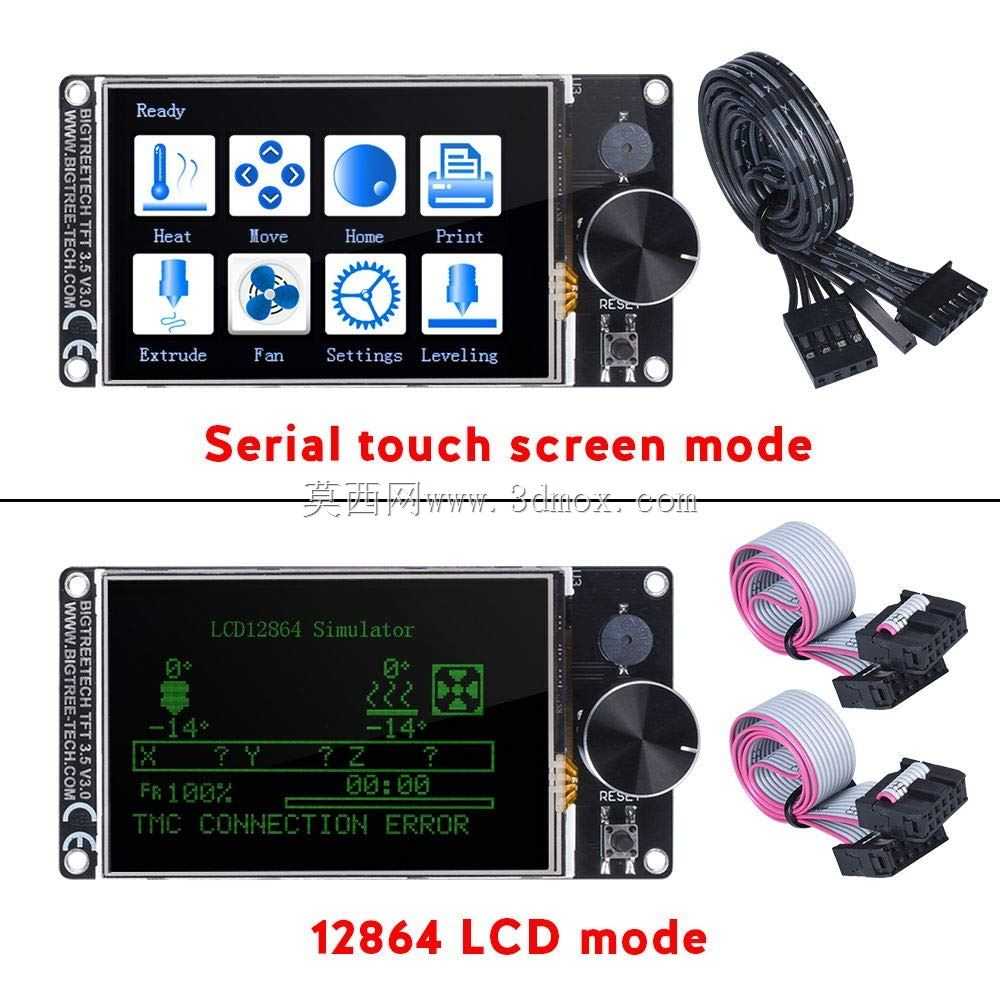

　　在桌面级FDM 3D打印设备的操控端升级改造场景中，这款触控显示模块的结构设计完全围绕现场装机的实际痛点展开，没有冗余的装饰性结构，所有外形与安装位的设定都服务于设备操控的稳定性与改装适配性。从实际装机的使用场景来看，该模块同时覆盖两种显示操控模式的硬件兼容需求，既可以作为彩色串口触控屏实现图形化交互，也能通过模式切换模拟传统12864点阵LCD的显示逻辑，适配不同固件版本、不同操控习惯的用户使用，不需要额外更换硬件就能完成操控模式的切换，对于设备改装、多机型适配的场景来说，能大幅减少备件储备的品类压力。

　　产品的功能特性完全贴合3D打印作业的实际操作流程，触控界面的功能图标排布对应打印作业全流程的操作节点：预热控制、轴向移动、归零复位、打印任务启动、耗材进退、风扇转速调节、参数设置、自动调平，所有高频操作都在一级界面设置触控入口，不需要多层菜单跳转，能减少打印过程中参数调整的操作时长。配套的物理旋钮与实体按键则作为触控操作的冗余补充，在车间温湿度变化导致触控灵敏度波动、或者操作人员戴手套作业的场景下，依然可以通过物理控件完成所有参数调整与操作确认，避免触控失效导致的打印中断。

　　从设计思路层面看，整个模块的结构布局做了充分的抗干扰与安装适配考量，PCB板的接口位置全部设置在板侧边缘，配套的排线采用带锁扣的插接结构，避免设备运行过程中步进电机振动导致的排线松脱、接触不良问题。屏幕面板的边框做了微凸的防护边设计，高出触控玻璃表面0.8mm，即使装机过程中面板朝下放置，也不会直接刮擦触控玻璃表面，减少装配环节的零件损耗。板载的蜂鸣器位置做了出声孔的对位设计，操作反馈的提示音不会被外壳结构遮挡，按键与旋钮的操作行程都做了适配，旋钮的阻尼感设置在适中区间，单手握持操作时不会出现旋钮过松滑位、过紧拧动费力的问题。

　　关于外形尺寸与安装边界，整个模块的PCB轮廓尺寸完全匹配主流3D打印机的屏幕安装位标准，安装孔位采用4处对称的M3螺丝固定孔，孔位间距兼容现有大部分桌面级3D打印机的屏幕安装孔距，不需要对设备原有外壳做二次打孔修改就能直接替换原有显示模块。屏幕的有效显示区域占比经过优化，在控制整体板件尺寸不超原有安装位边界的前提下，尽可能放大了触控显示区域，同时预留了排线弯折的空间，安装时排线不会因为弯折半径过小出现线芯断裂的问题。模块的外壳结构做了均匀的壁厚设计，壁厚控制在1.8mm，既保证足够的结构强度，不会因为装机拧螺丝时出现柱位断裂，也不会因为壁厚过大导致整体重量增加，给设备的前面板造成额外的承重负担。

　　针对实际使用中容易出现的问题，结构设计上也做了对应的优化：屏幕与PCB的连接部位做了缓冲泡棉的预留位，能吸收设备运行时传递到屏幕的振动，避免长期振动导致的屏幕排线接触不良；接口部位做了防呆设计，不同功能的排线接口采用不同的针脚定义与防反插结构，装配时不会出现插反接口烧坏模块的问题；两种显示模式的切换不需要拆开外壳调整跳线，通过固件参数设置就能完成切换，日常使用中切换模式不需要拆解设备，降低了维护的复杂度。在多机型适配的场景下，该模块的安装突出量控制在15mm以内，即使是前面板空间局促的紧凑型3D打印机，也不会出现模块突出过多与其他运动部件干涉的问题，所有外接排线的出线方向都平行于PCB板面，不会额外占用安装深度方向的空间，对于封闭机箱的3D打印机来说，也能顺利完成屏幕的嵌入安装，不会出现机箱盖无法闭合的情况。
