12-24V30AMosfet功率驱动模块结构设计

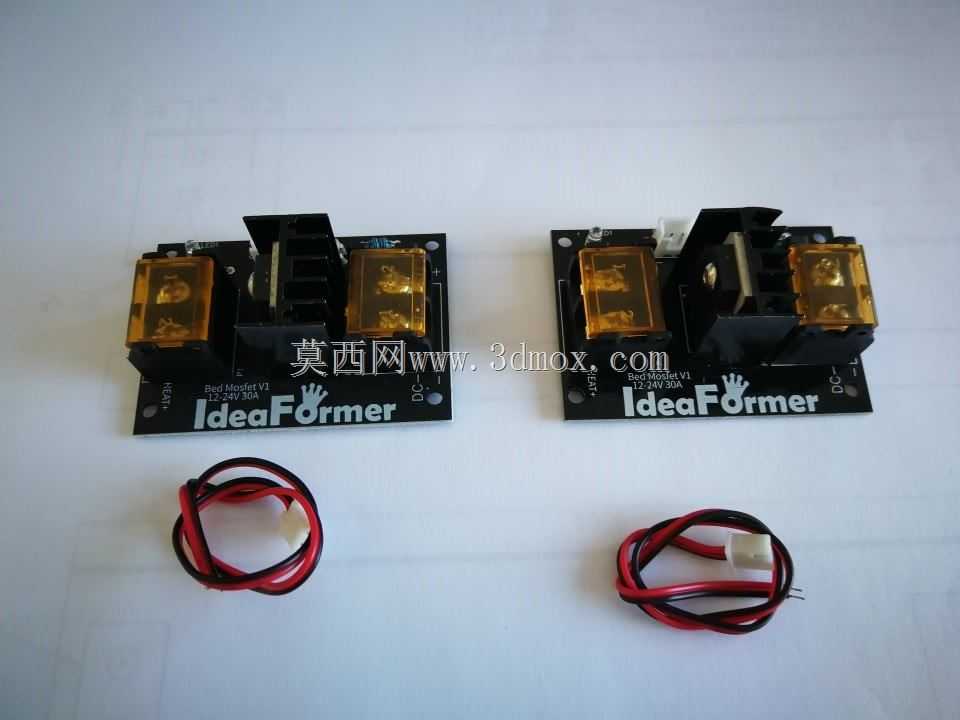

　　在桌面级3D打印设备的热端加热、热床供电回路改造场景里，不少玩家和设备运维人员都会遇到原有主板供电载流不足、长时间工作发热量大导致的MOS管烧毁、供电压降过大的问题，这类适配12-24V宽压输入、持续载流30A的Mosfet功率扩展模块，就是专门针对这类负载扩容需求开发的外置驱动部件。从实际装机的适配逻辑来看，这类模块不需要改动原有设备主板的控制逻辑，只需要将主板原有的加热控制信号接入模块的信号端，把主供电回路直接从电源输入端引到模块上，再由模块输出端连接加热负载，就能把原本由主板板载MOS承担的大电流通断任务转移到外置模块上，从根源上降低主板的发热负荷，避免主板因长期过流出现铜箔起皮、元件脱焊的故障。

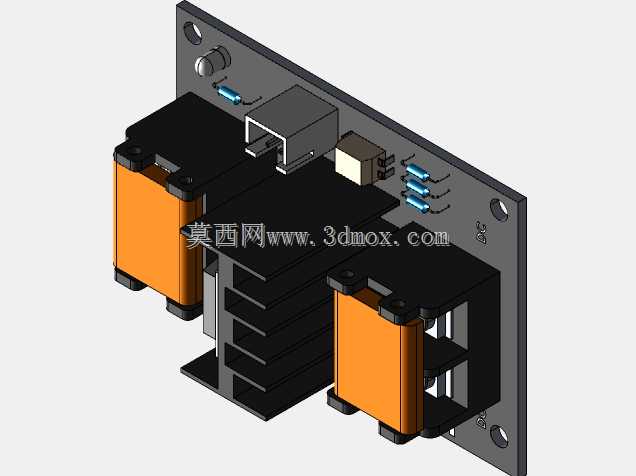

　　做这个模块的三维结构设计时，首先要考虑的是安装场景的兼容性，毕竟多数3D打印机的电控仓内部空间都比较紧凑，模块的外形轮廓不能做的过于宽大，固定孔位的间距要适配市面上常见的铝型材安装槽位，同时要预留足够的接线操作空间，避免接线端子和周边的走线、结构件产生干涉。模块的核心功率器件选型上，要匹配30A持续载流的导通内阻参数，散热片的尺寸要和MOS管的发热功率匹配，保证在密闭电控仓内、长时间满负载工作的状态下，器件表面温度不会超过安全阈值，不会出现热降额导致的载流能力下降问题。

　　尺寸边界的设定上，模块的PCB板轮廓要避开常见安装位置的凸起结构，接线端子的排布要区分强电回路和信号回路，大电流的输入输出端子要放在同一侧方便主供电走线，低压信号端子放在另一侧避免和动力线产生干扰，端子的固定脚要做加强设计，避免多次插拔接线的时候出现焊盘脱落。模块上的状态指示灯位置要设置在正面可视区域，装机之后不用拆开电控仓就能直观看到模块的工作状态，判断控制信号是否正常送达。固定孔的位置要做绝缘处理，避免安装螺丝接触PCB背面的走线造成短路，孔位周边要预留足够的安全爬电距离，满足12-24V直流供电的绝缘要求。

　　从实际使用的适配性来看，这个模块除了用在3D打印机的加热回路控制之外，也可以适配其他低压直流场景下的大功率负载通断控制，比如小型直流电机的正反转切换、LED大功率灯组的开关控制、低压加热片的供电调控，只要工作电压在12-24V区间、持续工作电流不超过30A的阻性或者感性负载，都可以通过这个模块实现小信号控制大负载的通断。设计的时候也考虑了不同用户的安装习惯，模块既可以通过螺丝固定在设备的型材框架上，也可以搭配背胶魔术贴粘贴在平整的电控仓内壁，不需要额外做复杂的安装支架。

　　结构细节上，散热片和MOS管的接触面要保证足够的平面度，装配的时候需要涂覆导热硅脂降低接触热阻，散热片的鳍片方向要顺着电控仓内部的空气流动方向，最大化自然对流的散热效率。PCB板的走线宽度要满足30A载流的铜箔截面积要求，大电流回路的走线要做开窗镀锡处理，进一步提升载流能力，减少走线本身的发热。信号输入端要做限流保护设计，避免前端控制信号的电压异常击穿模块的驱动元件，提升模块的工作可靠性。模块的整体厚度要控制在合理范围，避免安装之后和仓盖或者内部的其他部件产生挤压，接线端子的螺丝规格要选用通用的十字槽螺丝，方便用户用常规螺丝刀完成接线操作，不需要配备特殊的拆装工具。
