螺杆式流体输送增压核心传动结构

　　这套螺杆式流体输送增压结构，目前在中低压流体输送工况、液压系统供油单元、化工介质恒压输送环节都有广泛适配场景，区别于齿轮式增压结构的脉动输出特性，螺杆啮合的连续密封腔结构可以实现无脉动的介质输送，在对压力稳定性要求较高的精密液压回路、计量输送场景中，这种结构的运行优势十分突出。从实际使用场景来看，该结构常作为容积式增压单元集成在小型液压站、润滑油输送系统、燃油供给模块中，依靠两根平行螺杆的啮合旋转，在螺杆与壳体围成的密闭腔体内完成介质的吸入、增压与排出全过程，运行过程中啮合面持续保持密封线接触，相比叶片式结构，它对介质粘度的适配范围更宽，从低粘度的液压油到中等粘度的润滑脂、甚至含少量微小固体杂质的工艺介质，都能保持稳定的容积效率，不会因为介质清洁度的小幅波动出现输出压力骤降的问题。

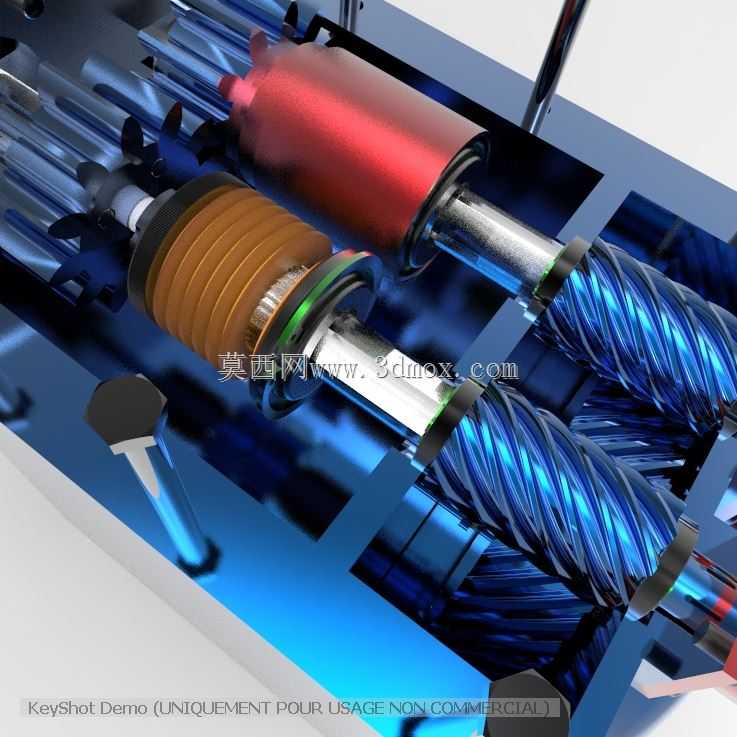

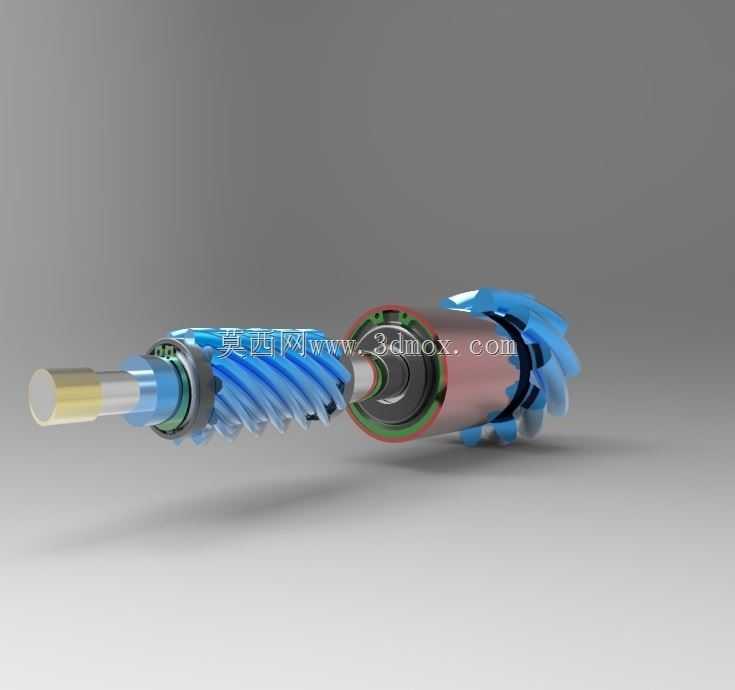

　　在功能特性设计上，结构采用对称布置的双螺杆啮合形式，主动螺杆直接对接动力输入轴端，从动螺杆依靠啮合型面的液压力传递实现同步旋转，不需要额外设置同步齿轮，整体轴向尺寸可以压缩15%左右，非常适合安装空间紧凑的集成式动力单元。螺杆型面采用渐开线螺旋面修型设计，啮合间隙控制在0.02-0.05mm区间，既可以保证高速旋转时型面不会出现干摩擦咬合，又能将内泄漏量控制在容积效率的允许范围内，在额定转速1500rpm工况下，容积效率可以稳定保持在92%以上。轴端采用组合式密封结构，靠近介质腔的位置设置双唇口密封圈，外侧搭配防尘圈，既可以防止内部高压介质沿轴向外泄，也能阻挡外部环境中的粉尘、碎屑进入轴承腔破坏润滑环境。支撑轴承采用背对背安装的角接触球轴承，可以同时承受螺杆旋转产生的径向力和介质压力作用带来的轴向力，在额定输出压力下，轴承的额定寿命可以满足连续运行8000小时以上的工况要求。

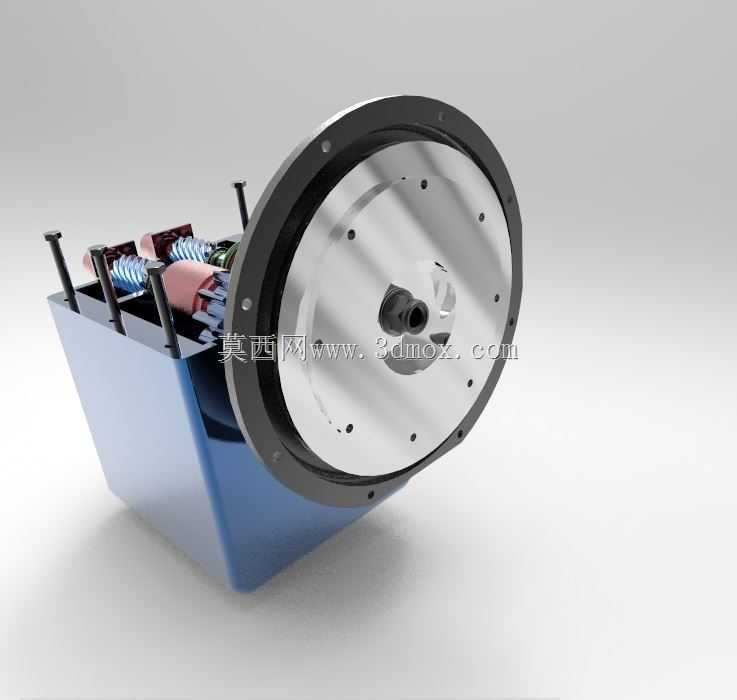

　　从设计思路层面来看，这套结构在建模阶段就优先考虑了加工工艺性，螺杆的螺旋面参数适配通用螺杆铣床的加工范围，不需要定制专用成型刀具，壳体的内腔采用圆柱孔设计，可通过高精度镗床一次装夹完成加工，同轴度容易保证，也方便后续的珩磨工序提升内壁表面粗糙度，降低螺杆旋转时的摩擦阻力。结构的安装边界设计充分考虑了通用集成需求，输入轴端采用标准平键连接形式，轴伸尺寸符合通用电机输出轴的适配标准，可以直接对接标准Y系列伺服电机或者异步电机，不需要额外定制联轴器转接。壳体上的进、出口法兰采用通用液压阀块的安装孔距标准，可以直接叠加安装在标准液压阀块上，不需要额外设计过渡连接板，减少了集成装配时的零件数量，也降低了外接管路带来的泄漏风险。整体外形的长宽高尺寸控制在220mm×120mm×100mm区间，安装固定孔设置在壳体底部的四个角点，孔距为180mm×80mm，适配绝大多数小型液压站、集成流体单元的安装空间预留要求，不需要对原有安装基座做大幅改造就能完成替换安装。

　　在实际装配调试环节，该结构的轴向间隙调整通过轴端的锁紧螺母实现，不需要额外添加调整垫片，装配时只需要按照扭矩要求锁紧螺母，就能保证螺杆端面和壳体端盖之间的间隙在0.1-0.15mm的合理区间，既可以避免端面摩擦，也能控制端面的内泄漏量。结构的所有过流部件都做了圆角过渡处理，没有直角突变的流道结构，可以减少介质在流道内的湍流损失，降低运行过程中的流体噪声，在额定工况运行时，整体噪声可以控制在65分贝以内，适合在车间内的集成设备上使用，不会产生额外的噪声污染。另外，结构上预留了压力检测接口，可以直接安装标准压力传感器，实时监测输出端的介质压力，方便接入设备的闭环控制系统，实现输出压力的实时调节与过载保护，不需要在外部管路上额外开孔安装检测元件，进一步简化了外部管路的布置难度。
