小吃煎炸用调味喷雾设备结构设计

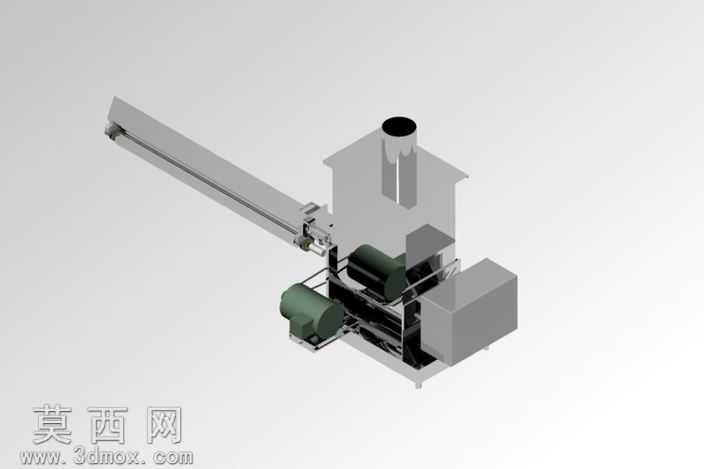

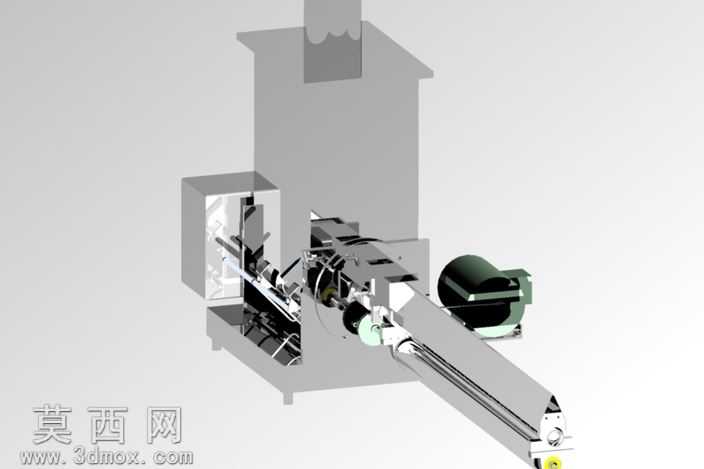

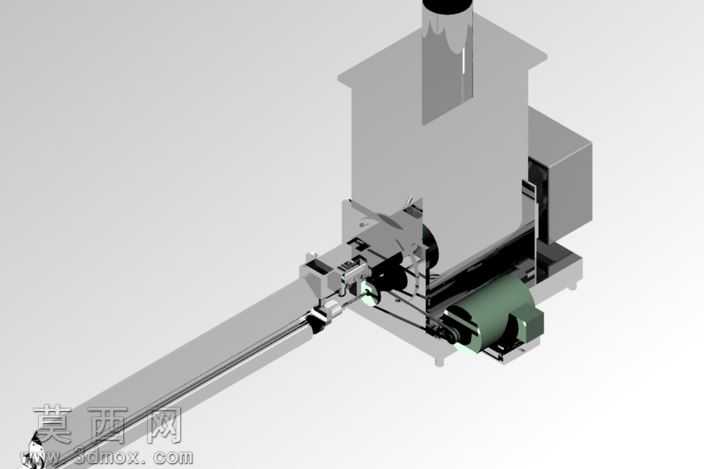

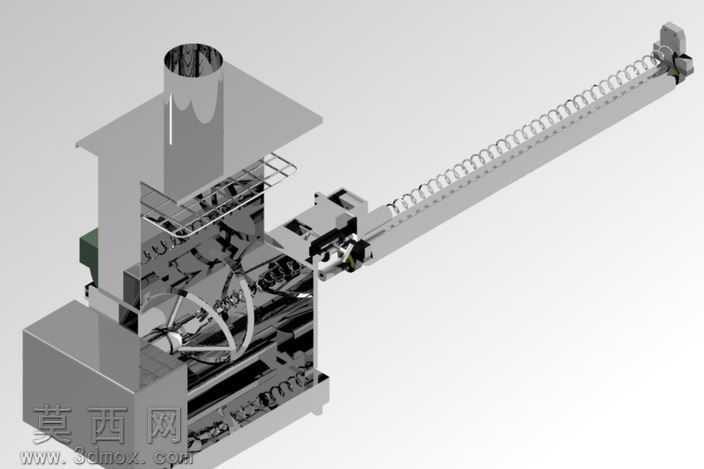

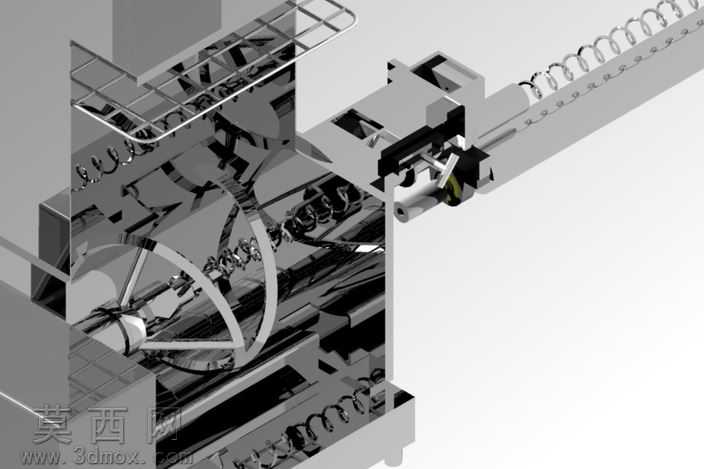

本作品为面向小吃煎炸场景的调味喷雾设备三维建模成果，建模过程中以实际餐饮加工的使用需求为核心出发点，先完成整体功能模块的拆解规划，将设备划分为储料仓、动力输送单元、雾化喷涂组件、控制调节模块四大核心部分，逐一进行零件级的精细化建模。建模阶段严格遵循机械设计的公差配合规范，对各部件的装配关系进行了精准还原，比如动力输送单元的传动杆件与雾化喷嘴的同轴度、储料仓与输送管路的密封衔接结构都做了符合实际生产要求的参数设定，确保模型可直接用于后续的工程验证与生产参考。材质渲染环节针对不同部件的实际使用材质做了区分设置，设备主体机架采用哑光不锈钢材质，既符合食品接触设备的卫生要求，也通过哑光质感弱化反光提升结构展示的清晰度；动力组件的电机外壳做了磨砂金属材质处理，传动杆件设置为亮面镀铬材质，管路连接件则采用半透明工程塑料材质，通过不同材质的视觉区分，让观看者可以快速识别各功能模块的位置与作用。结构设计上充分考虑小吃摊位的使用场景，整体设备采用紧凑式布局，储料仓设置在设备上部依靠重力辅助送料，减少动力输送的负载，雾化喷涂组件采用可调节角度的长杆式设计，能够适配不同尺寸的煎制锅具，控制模块集成在设备侧方，操作按键布局符合人体工学，操作人员无需大幅移动即可完成喷雾量、喷雾时长的调节。设计过程中还兼顾了设备的易清洁属性，所有与调味料接触的部件都采用快拆式连接结构，建模时对快拆卡扣、密封胶圈的细节都做了完整还原，既保证使用时的密封性能，也方便使用后拆解清洗，符合餐饮加工的卫生管理要求。整体模型经过多轮的装配干涉检查，不存在部件碰撞、装配错位的问题，各运动部件的活动范围都做了合理的参数限定，能够直观演示设备从储料、输送到雾化喷涂的完整工作流程，为同类小型餐饮调味设备的设计优化提供了直观的三维参考。
