多级伸缩式液压缸三维结构设计

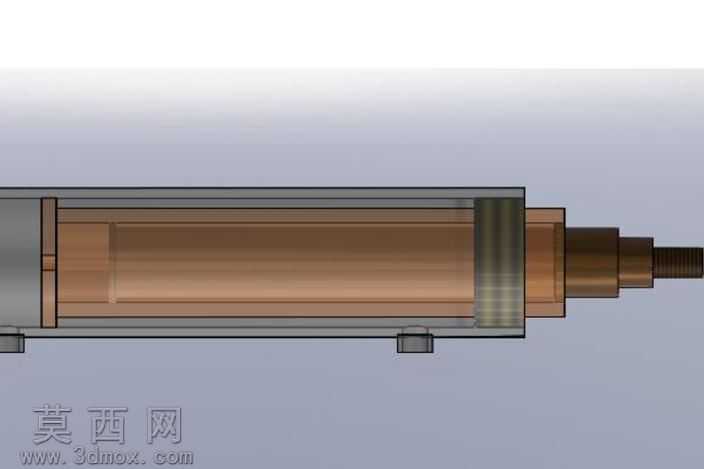

本模型为多级伸缩式液压缸的三维参数化建模成果，建模过程中严格遵循液压元件的通用设计规范，对各级缸筒、活塞杆、端盖、油口、密封安装位等结构进行了1:1等比例还原。建模阶段首先完成基准轴与基准面的搭建，以同轴度为核心约束，依次绘制各级缸体的截面草图，通过旋转凸台命令生成主体结构，再对油口安装孔、密封槽、定位销孔等细节特征进行切除处理，确保各部件的装配间隙符合液压元件的公差要求。材质渲染方面，缸筒与活塞杆部分采用镀络金属材质，调整反射率与粗糙度参数还原金属表面的光泽质感，端盖与紧固件采用发黑处理的钢材材质，密封件区域采用橡胶材质的哑光效果，整体渲染效果清晰区分不同功能部件，便于直观识别结构组成。结构设计上采用三级伸缩的套叠式布局，各级活塞杆依次嵌套在外层缸筒内部，收缩状态下整体长度较短，可大幅节省安装空间，伸出时各级活塞杆逐次动作，可实现长行程的直线往复输出，缸体底部设置铰接安装位，缸筒侧面设置进出油口，端部设置缓冲结构避免行程末端出现刚性撞击。设计过程中重点考量了液压油的流通路径，各级缸体之间的通油槽做了平滑过渡处理，避免出现应力集中与流道阻力过大的问题，同时对各配合面的尺寸公差进行了参数化关联，修改核心参数即可快速调整缸径、行程、级数等关键指标，可直接用于液压系统的方案选型、装配干涉校验以及工况模拟演示，也可作为液压传动教学的直观演示模型，帮助学习者快速理解多级液压缸的动作原理与结构组成。
