CZ52触发部件铣削加工路径三维设计

　　在轻武器零部件的精密加工环节，触发类零件的轮廓加工一直是数控铣削工序的难点，这类零件不仅轮廓曲线曲率变化大，还存在多处窄槽、过渡圆角结构，同时需要兼顾后续钻孔工序的位置精度，加工路径的合理性直接决定零件的成品合格率与加工效率。本次设计的铣削加工路径，针对CZ52触发部件的结构特点做了全流程的工艺适配，从毛坯装夹定位到走刀路径规划，都围绕实际加工场景的落地需求展开。首先从零件的功能特性来看，触发部件是枪械击发机构的核心传动件，工作过程中需要承受反复的冲击载荷，轮廓面的加工粗糙度、形位公差直接影响机构动作的可靠性，因此铣削路径的设计首先要保证轮廓面的连续切削，避免频繁抬刀进刀留下的接刀痕，影响零件表面的应力分布。

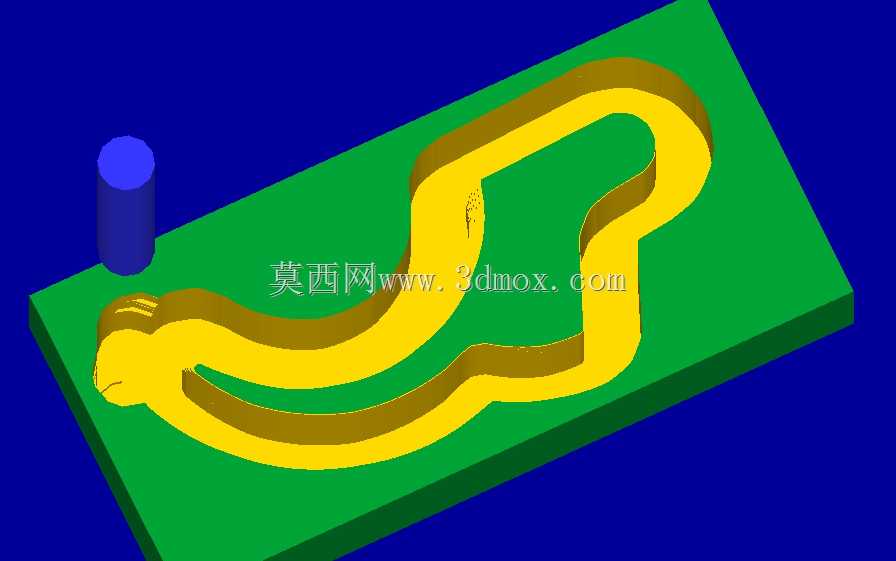

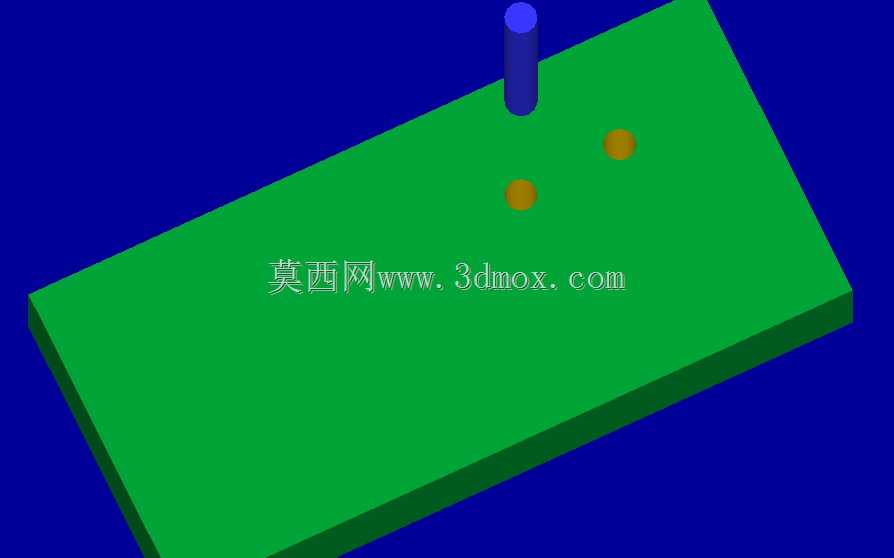

　　设计过程中首先确定了加工的装夹基准，采用底面与侧面定位的方式，毛坯选用与零件外形适配的矩形板材，预留单边2毫米的加工余量，避免粗加工过程中材料变形导致的尺寸超差。走刀路径采用顺铣的切削方式，沿零件外轮廓做等距偏移，粗加工阶段采用大直径立铣刀快速去除余量，每层切深控制在刀具直径的十分之一以内，避免切削力过大导致零件装夹松动；精加工阶段则换用小直径铣刀沿最终轮廓做单次走刀，保证轮廓面的尺寸精度与表面质量，针对轮廓上曲率半径较小的弯折位置，提前做了进给速度的降速处理，避免刀具在高速过弯时出现过切或者让刀的问题。在铣削路径的基础上，同步规划了对应位置的钻孔加工路径，其中4毫米钻孔与2.6毫米钻孔的位置都严格对应零件的装配基准，

　　钻孔前先安排了中心钻定位工序，避免钻孔时出现偏斜，钻孔路径的进退刀都设置了安全高度，防止刀具快速移动时与已加工表面发生碰撞。从安装边界来看，整个加工路径的行程范围都控制在常规立式数控铣床的工作台行程以内，不需要额外加装专用夹具，采用通用的平口钳即可完成装夹，刀具选用常规的标准立铣刀与麻花钻，不需要定制特殊刀具，能够直接适配多数中小型机械加工车间的设备条件。实际加工验证过程中，这套路径能够有效减少空行程时间，相比手动编程的路径加工效率提升近三成，同时加工出的零件轮廓一致性好，钻孔位置度误差控制在0.05毫米以内，能够满足后续装配的公差要求。另外在路径设计时还考虑了刀具磨损的补偿问题，在机床的刀具补偿寄存器中预留了磨损补偿值的输入位置，

　　加工过程中可以根据刀具的实际磨损情况微调补偿值，不需要重新修改走刀路径，降低了现场操作人员的调试难度。针对零件上的窄槽结构，精加工时特意将走刀的步距控制在0.1毫米以内，保证槽壁的表面粗糙度达到设计要求，避免后续装配时出现卡滞的问题。整个路径的进退刀位置都设置在零件轮廓外侧的毛坯余量区域，进退刀采用圆弧切入切出的方式，避免在零件的工作表面留下进刀痕，影响零件的外观与使用性能。
