小型三轴数控铣刨加工设备结构设计

　　这款三轴数控铣刨设备的结构设计，核心面向小型加工工坊、教学实训场景以及非标零件单件小批量生产的实际需求，在结构选型阶段就充分考虑了焊接装配工艺的落地性，没有采用复杂的一体化铸造机身方案，全部结构件均可通过常规板材切割、型材裁切后焊接组装完成，大幅降低了设备的自制门槛与生产周期。从实际加工覆盖场景来看，该设备可完成软金属、工程塑料、复合板材的平面铣削、轮廓铣削、钻孔、浅槽刨削等常规加工工序，对于打样阶段的非标治具制作、小型零件修配、创意工件加工都能适配，加工行程的设定也充分匹配了小型加工场景的常见工件尺寸范围，X向450毫米的行程可覆盖大部分小型工装板、条形零件的加工长度，Y向750毫米的行程能够适配常规尺寸的平板类工件装夹加工，

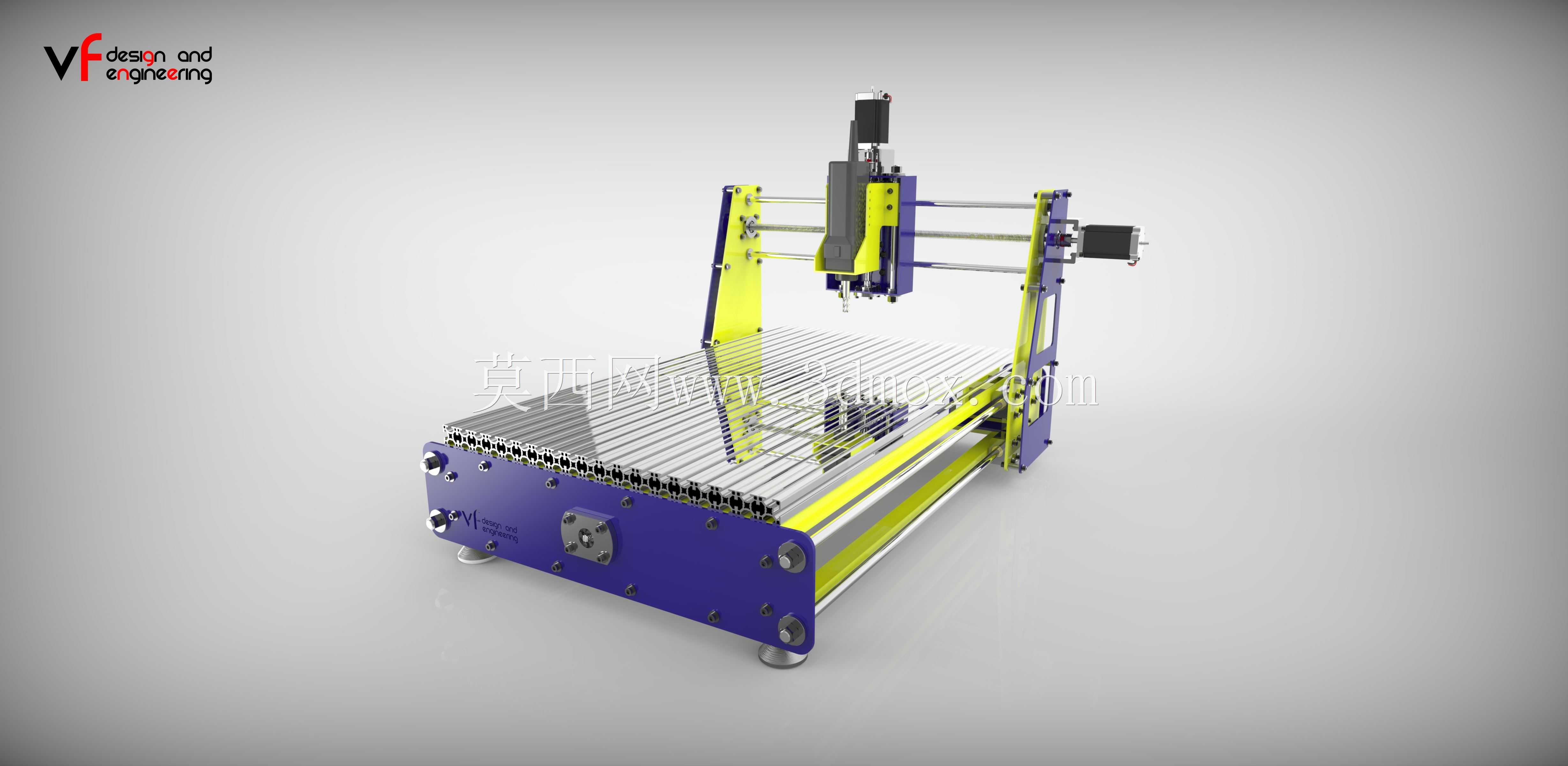

　　Z向150毫米的行程可满足绝大多数小型零件的加工高度需求，不会出现行程冗余造成的结构浪费，也不会因行程不足导致常见工件无法装夹。在结构布局设计上，设备采用了龙门移动式的经典结构，床身作为整体承载基础，采用多腔式焊接结构提升刚性，工作台面采用条形T槽结构设计，可通过常规压块、螺栓实现不同形状工件的快速装夹，不需要定制专用夹具就能适配异形工件的固定需求。龙门横梁部分采用了双直线导轨支撑的结构，X向传动布置在横梁中部，保证滑座移动过程中的受力均衡，避免单侧传动造成的偏载磨损；Z向主轴滑枕采用了矩形导轨配合丝杠传动的结构，保证主轴在上下进给过程中的刚性，减少切削过程中的振刀问题。传动系统的选型上，

　　三个轴向均采用了精密滚珠丝杠搭配伺服驱动的方案，可保证进给过程中的定位精度与重复定位精度，满足常规铣削加工的精度要求，同时丝杠两端均采用了支撑座固定的安装方式，避免丝杠高速运转过程中出现挠曲变形影响加工精度。主轴部分采用了高速电主轴配置，可适配不同直径的铣刀、钻头等加工刀具，通过夹头更换即可快速切换加工刀具，满足不同工序的加工需求。设备的走线全部采用拖链内置布置的方式，避免加工过程中切屑、切削液对线缆造成磨损，同时也让设备整体外观更加规整，不会出现线缆杂乱干涉运动部件的问题。在安装边界方面，设备整体占地尺寸可根据行程参数推算，安装时只需要保证水平放置的硬质安装平面，预留出操作侧的上下料空间、电控箱的安装空间以及维护侧的检修空间即可，

　　不需要专门做设备基础固定，小型工坊的普通水泥地面、加厚工作台面均可满足安装承载要求。设计过程中充分考虑了装配调试的便捷性，所有导轨、丝杠的安装面均预留了调整垫片的安装位置，装配时可通过塞尺、百分表快速完成导轨直线度、丝杠同轴度的调校，不需要大型专用装配设备就能完成整机组装。设备的防护设计也兼顾了实用性，运动部件的外侧均设置了可拆装的防护挡板，可阻挡加工过程中切屑飞溅，同时挡板采用快拆结构，日常维护清理时可快速拆卸，不会给日常保养造成阻碍。从结构刚性校验的角度来看，整体框架的壁厚、型材选型均经过切削受力仿真验证，在常规切削参数下加工软金属、工程塑料时，结构变形量可控制在加工精度允许的范围内，不会因刚性不足导致加工尺寸超差。
