机加工可转位车削刀具组件结构设计

　　这套车削刀具组件主要面向普通卧式车床、数控车床的外圆、端面、内孔及成型面切削加工场景，覆盖从粗加工开粗到半精加工、精加工的全工序切削需求，适配碳钢、合金钢、不锈钢、铸铁及部分有色金属的常规车削作业，是机械加工车间切削环节的核心消耗类工装部件。整套组件包含多种几何构型的可转位刀片与配套刀垫、压紧元件，不同刀片的槽型、刃口角度经过针对性设计，可对应不同的切削工况：三角形刀片主要用于小切深的精车、仿形车削，能适配复杂轮廓的走刀路径，减少接刀痕迹；菱形刀片侧重外圆与台阶面的半精、精加工，刀尖圆弧的选型可直接对应加工表面粗糙度要求；圆形刀片主要用于曲面成型车削与大切深重载粗加工，刃口强度更高，能承受更大的切削冲击；带孔的方形、多边形刀片则兼顾通用性，可通过不同的装夹方向实现多刃口轮换使用，降低换刀频次。

　　设计过程中首先考虑的是刀片的装夹定位精度，所有刀片的中心定位孔尺寸、刀垫的贴合面公差都经过严格匹配，保证刀片转位或者更换后刀尖点的位置偏差控制在机加工允许的重复定位精度范围内，减少换刀后的对刀辅助时间。刀片的刃口处理区分了不同加工需求：粗加工用刀片刃口做了钝化处理，能承受断续切削带来的冲击，避免崩刃；精加工用刀片刃口保持锋利，减少切削过程中的积屑瘤产生，提升加工表面质量。配套的刀垫采用硬质合金材质，一方面可以在刀片承受切削力时提供均匀的支撑，避免刀片因局部应力集中碎裂，另一方面可以在发生打刀事故时保护刀杆本体，降低工装损耗成本。

　　从安装边界来看，所有刀片的厚度、内切圆直径都符合通用机夹车刀的装夹尺寸规范，可直接适配市面上主流的压紧式、杠杆式、楔块式车刀刀杆，不需要对刀杆做额外的改装即可直接使用。刀片的断屑槽型经过切削仿真优化，不同进给量、背吃刀量下的切屑都能按照预设的形态折断排出，避免长切屑缠绕工件、刀具，影响加工连续性与操作安全。在实际生产应用中，这类可转位车刀相比传统焊接车刀，不需要工人自行刃磨刀片，刀片磨损后只需松开压紧元件转位或者更换新刀片即可继续加工，能大幅降低一线操作工人的刃磨劳动强度，同时避免焊接高温带来的刀片材质硬度下降问题，整体切削效率可提升三成以上。

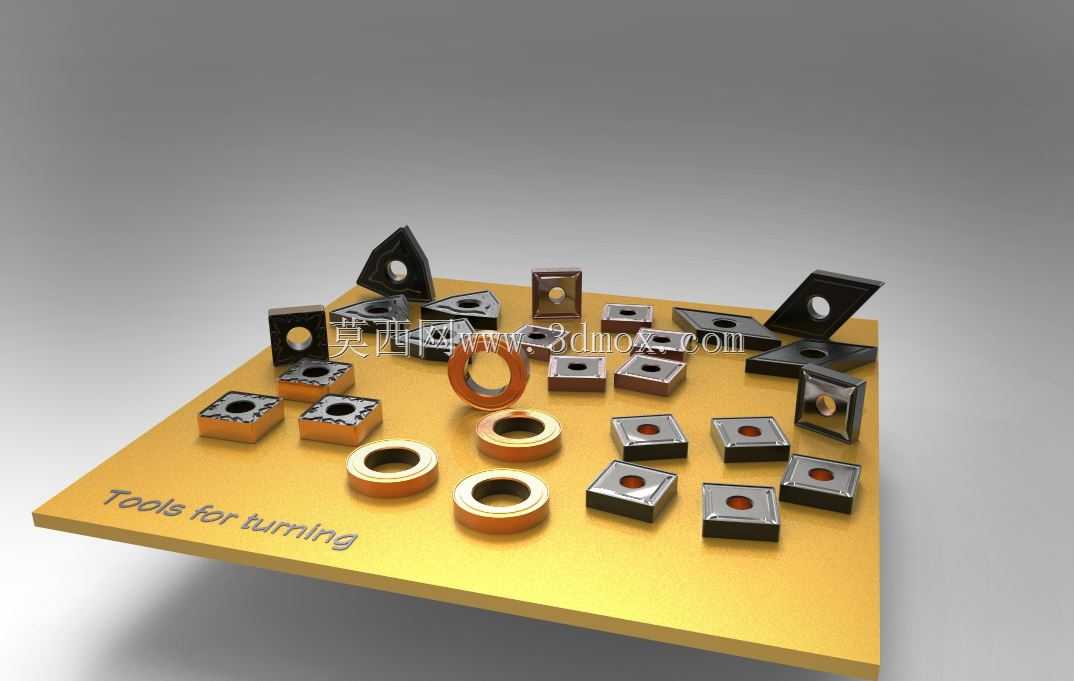

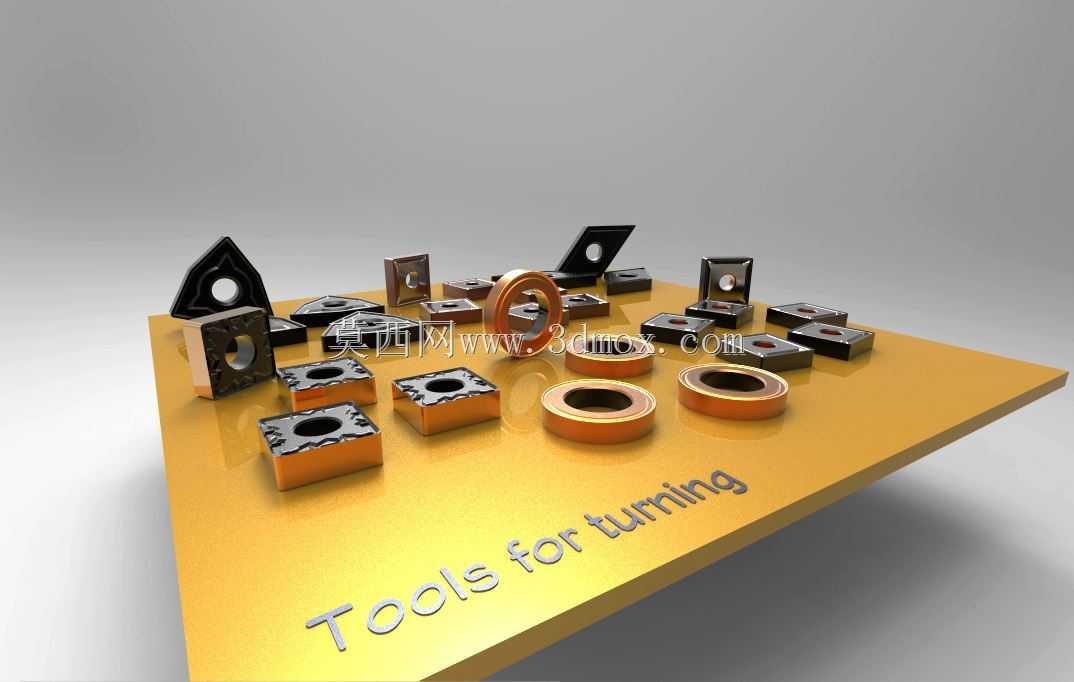

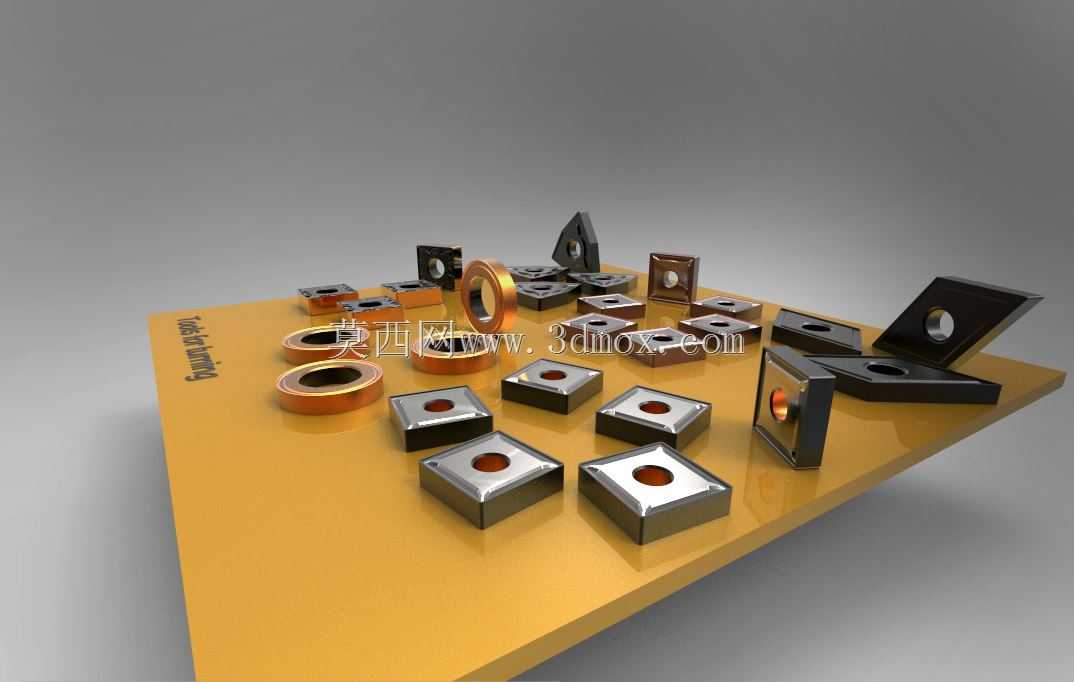

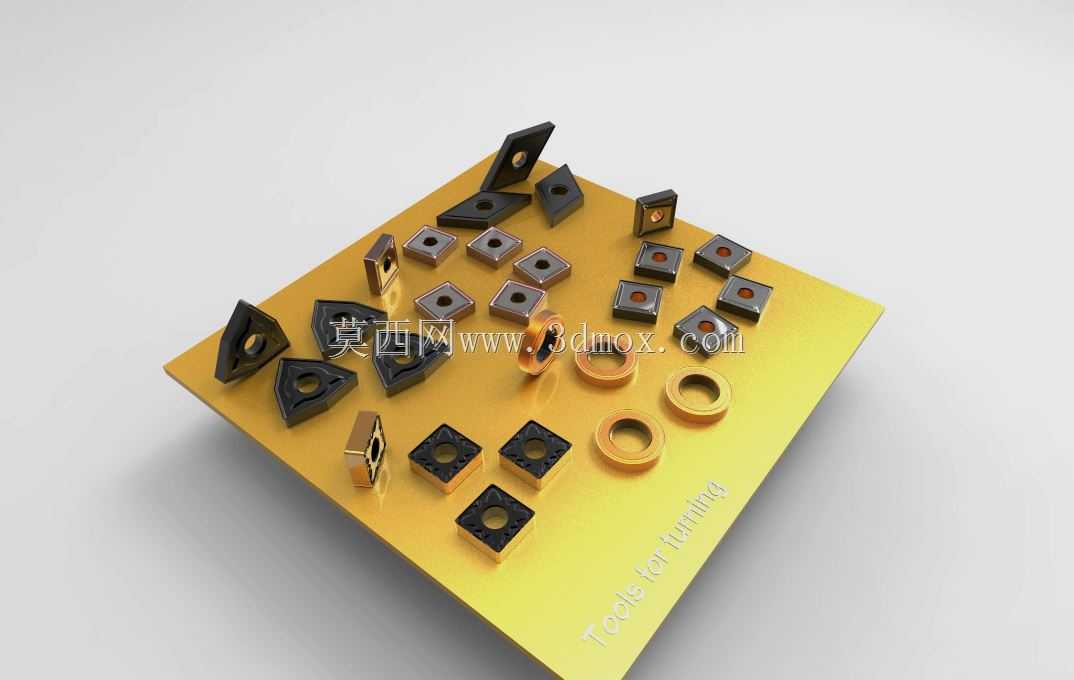

　　整套组件的排布展示也还原了车间刀具管理的实际逻辑，不同类型的刀片按照加工用途分类摆放，方便操作人员根据加工工序快速选取对应的刀具型号。在做三维建模的过程中，每一个刀片的几何角度、断屑槽的曲面形态、定位孔的配合公差都做了1:1的还原，既可以用于刀具选型阶段的装配干涉检查，也可以作为数控加工编程时的刀具模型参考，帮助编程人员提前预判刀具与工件、夹具的碰撞风险，减少现场试切的材料与时间损耗。针对不同的加工材料特性，刀片的槽型参数也做了区分：加工钢件的刀片断屑槽偏向于引导切屑卷曲成短C型屑，加工铸铁的刀片槽型更平缓，适配铸铁崩碎切屑的排出特性，加工不锈钢的刀片刃口前角更大，降低切削阻力减少加工硬化。所有刀片的刀尖圆弧尺寸都做了标准化的系列化设计，从R0.2到R1.6的常用规格都有覆盖，能满足不同加工精度、不同走刀量的加工需求，在精加工工序选用小R刀尖可以获得更低的表面粗糙度，在粗加工工序选用大R刀尖可以提升刀尖强度，承受更大的切削载荷。
