CZ52手枪撞针击发结构三维数模

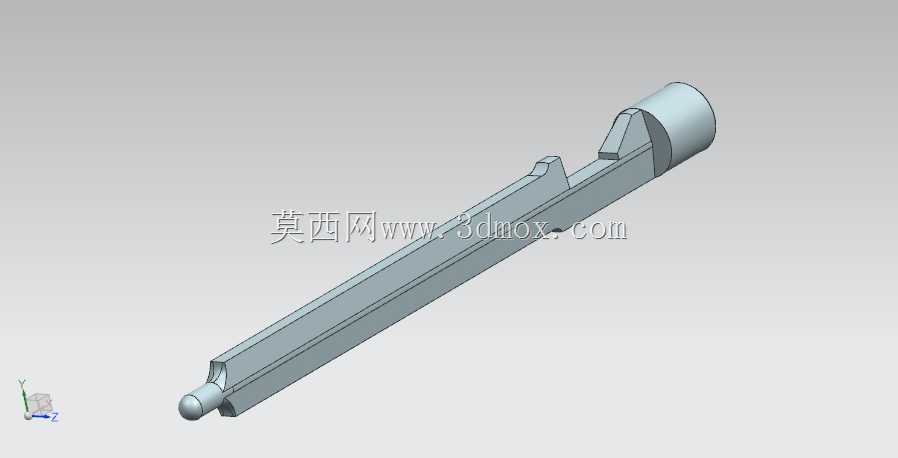

　　作为轻武器击发机构的核心受力零件，这款撞针的三维结构完全围绕击发动作的可靠性、动作行程的精准性做设计适配，整体采用细长杆状主体加尾部圆柱定位台的构型，杆身侧面设置的两处凸起限位结构，是为了匹配枪机内部的安装滑槽，在往复运动过程中限制周向转动，保证前端击针尖始终对准弹药底火的中心位置，避免出现偏击引发的击发无力、底火击穿漏烟等故障。从实际装配场景来看，该零件安装在手枪枪机的轴向通孔内，尾部圆柱台的直径与枪机内安装孔的配合间隙控制在0.02-0.05mm区间，既保证往复滑动的顺畅性，不会因为污垢累积出现卡滞，又能避免间隙过大导致的击针尖晃动偏移；杆身的总长度经过严格核算，完全匹配CZ52手枪的击发行程要求，在击锤打击尾部端面时，

　　前端击针尖突出弹底窝平面的距离控制在1.1-1.4mm的合理区间，这个尺寸是经过大量实弹测试验证的：突出量过小会导致击发能量不足，出现哑火故障，突出量过大则会击穿底火，造成高温燃气后泄，威胁射手安全。设计过程中，杆身的两处限位凸台的位置经过反复调整，凸台与枪机内部的限位槽配合，在保证撞针不发生转动的同时，还能限制撞针的向前最大行程，避免击针尖过度突出；同时凸台的棱边全部做了R0.2的圆角过渡，避免往复运动过程中出现应力集中，导致零件在反复冲击载荷下发生断裂。前端击针尖采用球面构型，球面半径经过优化，既能保证撞击底火时的压强足够触发底火内的起爆药，又不会因为棱边尖锐切割底火壳体；尾部的圆柱台端面做了平面度处理，保证击锤打击时受力均匀，

　　不会出现偏载导致的杆身弯曲。从材料适配的角度，该结构的壁厚分布经过优化，杆身主体的直径在保证足够抗冲击强度的前提下尽可能做细，减少往复运动的质量，降低击发时的运动惯量，避免撞针因为惯性超前运动引发早发故障；尾部圆柱台的直径略大于杆身，一方面作为击锤的打击受力面，分散冲击载荷，另一方面作为安装定位的基准，在拆解维护时可以直接从枪机尾部抽出，不需要额外的专用工具，适配野战条件下的快速维护保养需求。在实际的枪械动作循环中，该撞针的运动逻辑完全匹配枪机的往复动作：推弹上膛时，撞针被阻铁挂住保持在后方待击位置，扣动扳机后阻铁解脱击锤，击锤在簧力作用下向前回转打击撞针尾部，撞针沿枪机内孔向前滑动，前端击针尖撞击弹药底火完成击发；枪机后坐过程中，

　　撞针在复位簧的作用下退回后方位置，同时限位凸台抵在枪机内部的限位台阶上，防止撞针从枪机内脱出。整个结构没有多余的复杂特征，所有的几何特征都服务于击发动作的可靠性，杆身的长径比经过严格控制，避免在反复冲击载荷下出现弯曲变形，各个滑动配合面的粗糙度要求都在Ra0.8以下，保证在低温、沙尘等恶劣环境下依然能动作顺畅，不会因为摩擦阻力过大出现击发滞后或者卡滞的问题。
