轻量化四旋翼无人机机架结构设计

　　这款四旋翼机架是微型航拍、室内巡检类无人机的核心承载结构，日常应用场景覆盖狭小空间管线巡查、低空近距航拍作业、教学实验平台搭建等领域，作为整架无人机的安装基体，需要同时承载飞控板、电池、电调、电机、螺旋桨以及任务载荷，所有机载部件的安装定位精度、振动传递特性、整机抗冲击能力都直接由机架的结构设计决定。

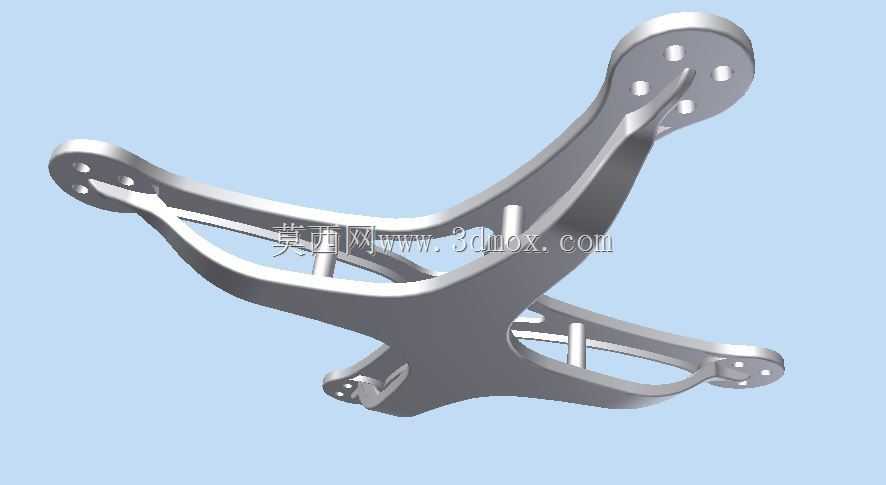

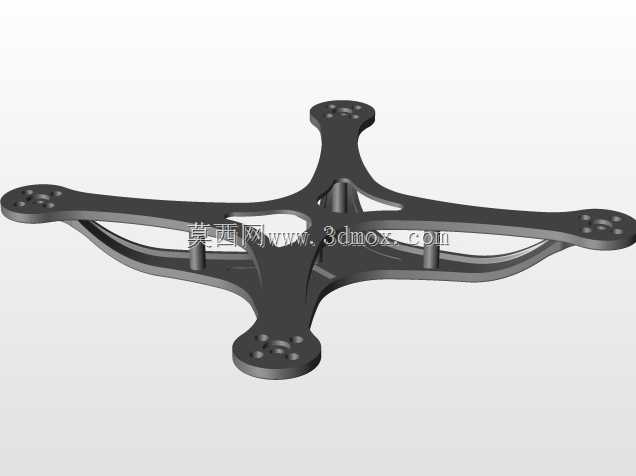

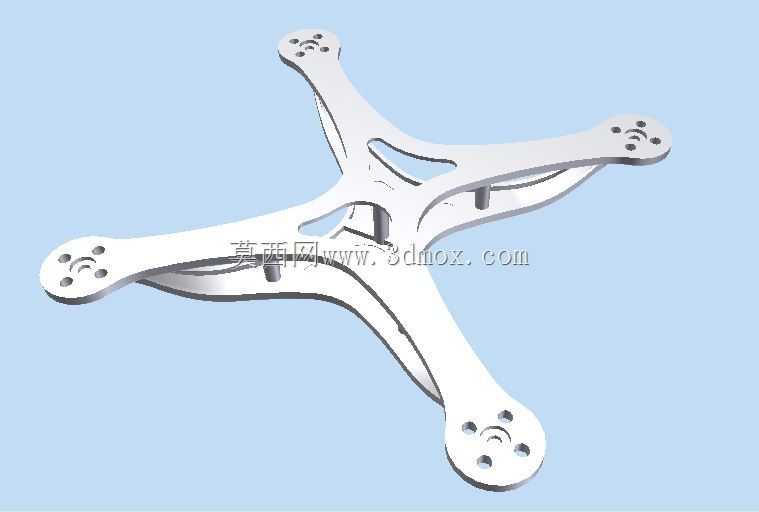

　　从结构功能特性来看，该机架采用一体化X型布局，四个机臂沿中心对称向外延伸，臂端预留的多组安装孔位适配常用的19mm、22mm系列微型无刷电机，孔位排布兼顾了不同孔距电机的安装兼容性，无需额外转接件即可完成电机固定。机臂与中心台的过渡区域做了弧形镂空处理，并非单纯为了减重，镂空区域的轮廓经过应力路径优化，能够在飞行过程中分散电机运转产生的高频振动，避免振动直接传递到中心区域的飞控模块，降低飞控陀螺仪的滤波压力，提升飞行姿态解算的稳定性。中心区域的下沉式安装槽位，可直接叠放飞控板与电池，将整机重心约束在机架几何中心的垂直轴线上，减少飞行过程中的偏航力矩损耗。

　　设计思路上完全围绕微型无人机的载重冗余与抗损需求展开，整体采用等强度梁的设计逻辑，机臂从中心到臂端的截面厚度逐步递减，靠近中心的受力核心区域保留足够的结构厚度，抵抗降落冲击与飞行中的气动弯折力，臂端区域做减薄处理，在发生碰撞时可通过臂端的微量形变吸收冲击能量，避免冲击力直接传导至中心区域损坏核心电子部件。机架上下层的支撑柱采用一体化成型的定位凸台，无需额外的铜柱连接件即可完成上下板的对位安装，减少装配环节的零件数量，降低整机装配后的累积公差。

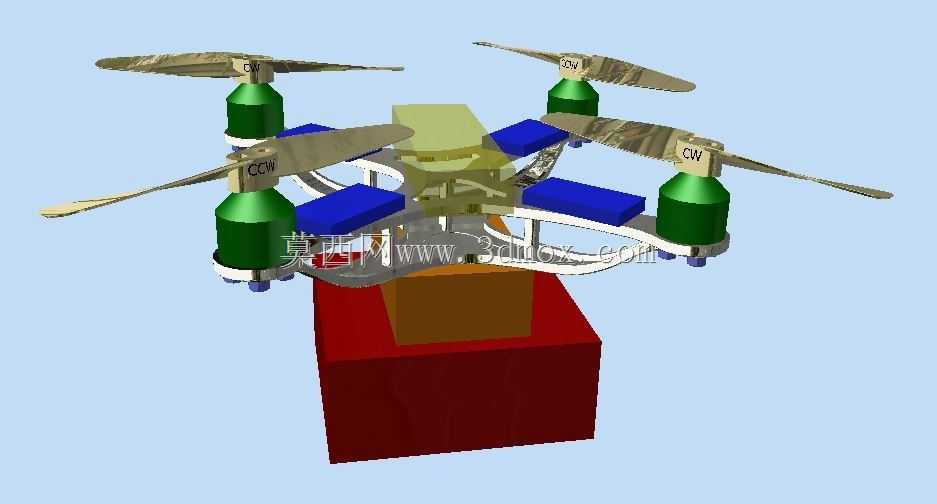

　　安装边界方面，机臂展开后相邻电机轴的中心距为180mm，适配8寸规格的螺旋桨，桨叶旋转时不会出现相邻桨叶打桨的问题；中心安装区域的有效安装尺寸为45mm×45mm，可兼容主流的迷你飞控、4合1电调的安装孔位；机架整体自重控制在7.83g，搭配2S微型锂电池、1104型号无刷电机时，整机起飞重量可控制在50g以内，预留了至少10g的任务载荷安装空间，可搭载微型摄像头或者温湿度检测模块完成特定作业任务。机架底部预留的两个安装凸台，可直接粘接固定起落架或者防撞圈，在硬着陆时能够为机身提供缓冲防护，避免臂端电机直接接触地面造成转轴变形。

　　实际使用过程中，该机架的对称结构能够抵消四个电机运转时产生的反扭矩差异，飞控参数调试时无需额外调整机臂的补偿系数，X型布局相比十字型布局，前向飞行时的视野遮挡更小，搭载摄像头时前方无结构件遮挡拍摄画面。机臂表面的加强筋沿臂长方向布置，在大油门爬升或者急转机动时，机臂的形变量控制在0.3mm以内，不会因为机臂形变导致螺旋桨平面倾斜，影响飞行姿态的稳定性。
