轻量化四旋翼飞行器机架结构设计

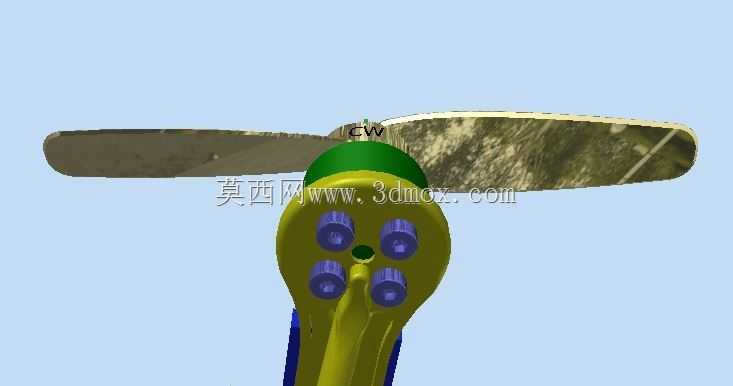

　　这款四旋翼机架的结构设计，核心围绕小型低空飞行器的实际作业需求展开，最先敲定的是动力端的安装边界——四个机臂末端的安装座预留了统一规格的通孔组，可适配主流无刷电机的安装孔距，安装面做了下沉式的平面处理，避免电机安装后出现贴合间隙导致的振动偏移，每个安装座上的通孔同时兼顾动力线走线与螺丝固定的双重需求，无需额外设计走线卡扣就能让动力线缆顺着机臂内腔延伸至中心舱段。

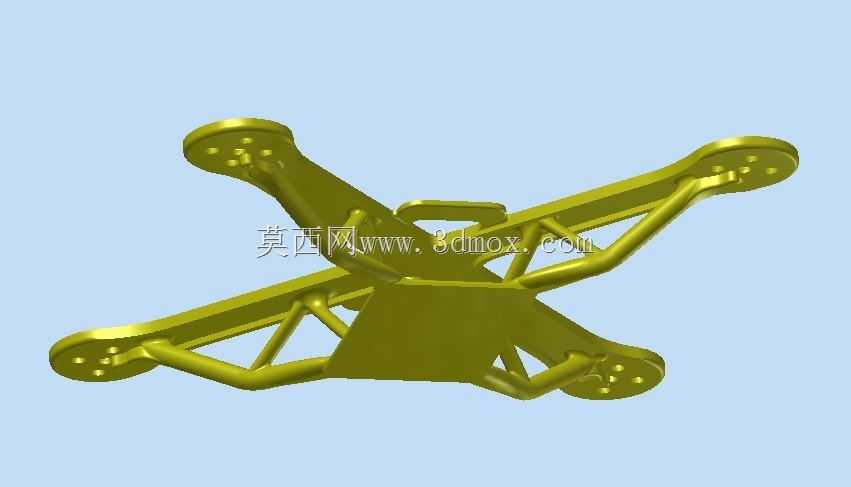

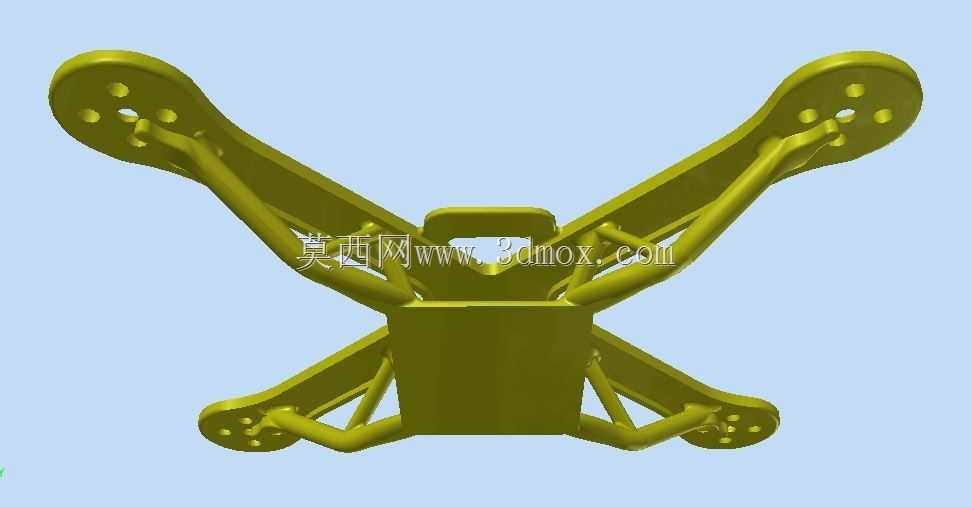

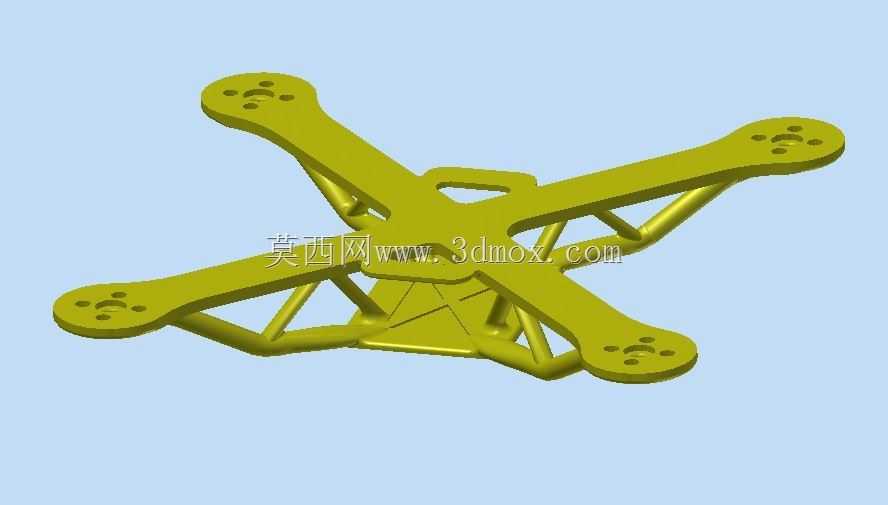

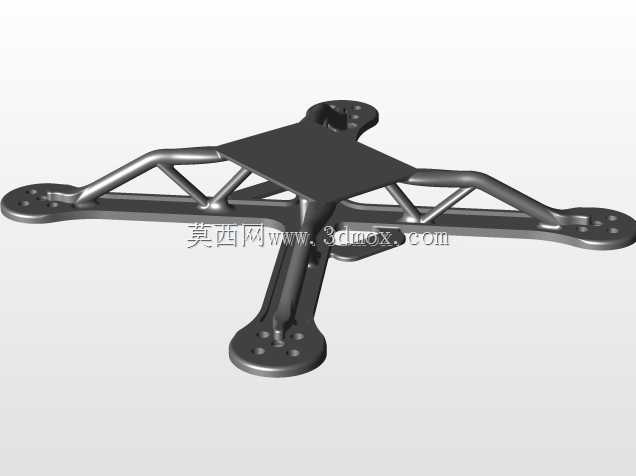

　　在结构受力逻辑上，没有采用常见的直臂式机架布局，而是将四个机臂做了交叉式的一体化构型，机臂与中心舱的衔接位置做了渐变式的壁厚过渡，从机臂末端到中心安装舱，壁厚逐步增加，既保证了机臂末端的轻量化，又能让飞行过程中电机产生的振动、桨叶旋转带来的升力载荷顺畅传递到中心舱段，不会在衔接位置出现应力集中的问题。机臂上的加强筋采用了斜向支撑的布局，而非传统的直连加强筋，这种设计可以抵消飞行器做偏航、滚转动作时产生的侧向扭力，避免大机动飞行时机臂出现形变抖动。

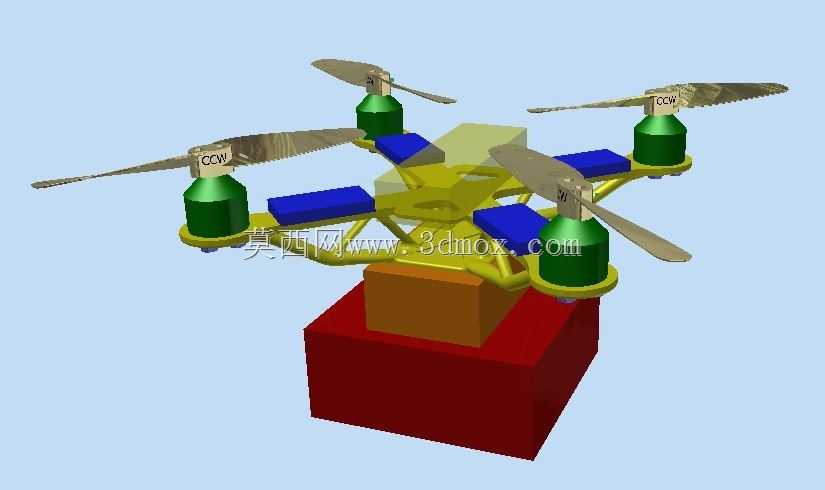

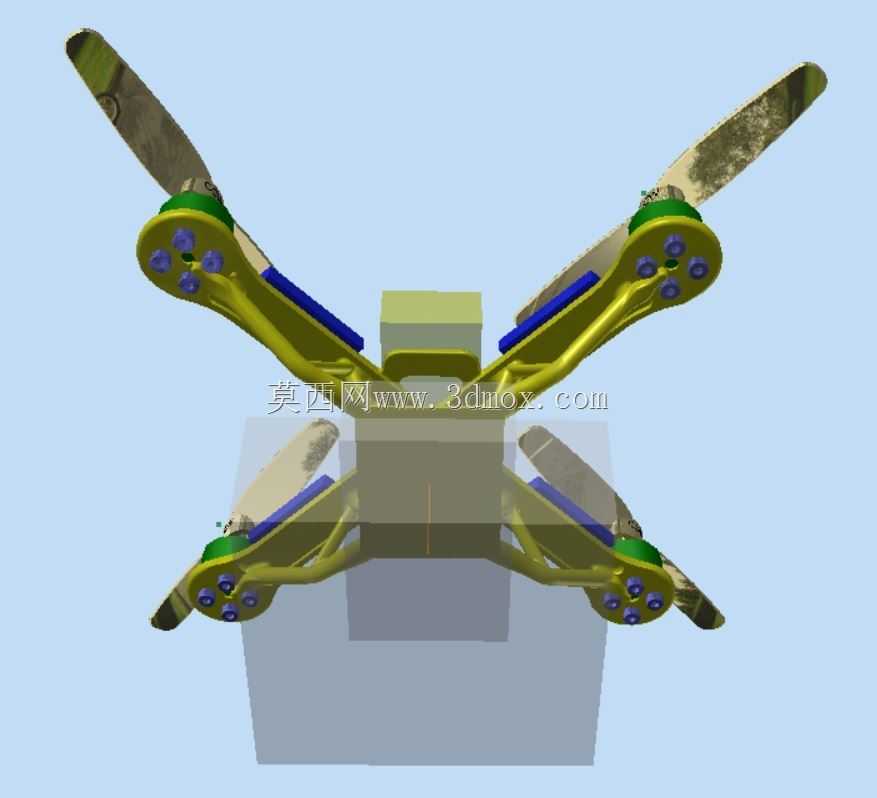

　　中心舱段采用了盒式封闭结构，舱体的上沿预留了凸起的定位边，可直接卡合飞控板、电池仓的安装底座，不需要额外设计定位柱就能保证核心电子元件的安装同轴度，舱体底部做了平整的安装平面，可适配不同规格的减震球挂载，满足航拍、测绘等不同挂载场景的减震需求。整个机架的外形尺寸控制在小型便携飞行器的适用范围内，机臂展开后不会出现相邻桨叶的扫碰问题，交叉式的臂型结构也让机架在收纳时不需要额外折叠结构就能缩小占用空间，日常外场作业携带时不需要拆解机臂就能放入常规的设备收纳包。

　　从实际应用场景来看，这款机架可适配室内外低空巡检、轻量载荷航拍、教学实验等多个场景，结构上没有冗余的装饰性部件，所有的曲面与镂空结构都服务于减重与受力需求，机臂上的镂空孔位并非单纯为了减重，每个孔位的位置都经过受力校核，避开了机臂的主受力传力路径，在不降低结构强度的前提下尽可能降低整机自重，从而提升飞行器的续航时长。机架的安装接口全部采用通用化设计，不需要定制专用的连接配件，使用常规的五金螺丝就能完成全部组装，后期维护更换部件时也不需要专门匹配定制零件，降低了外场作业的备件压力。

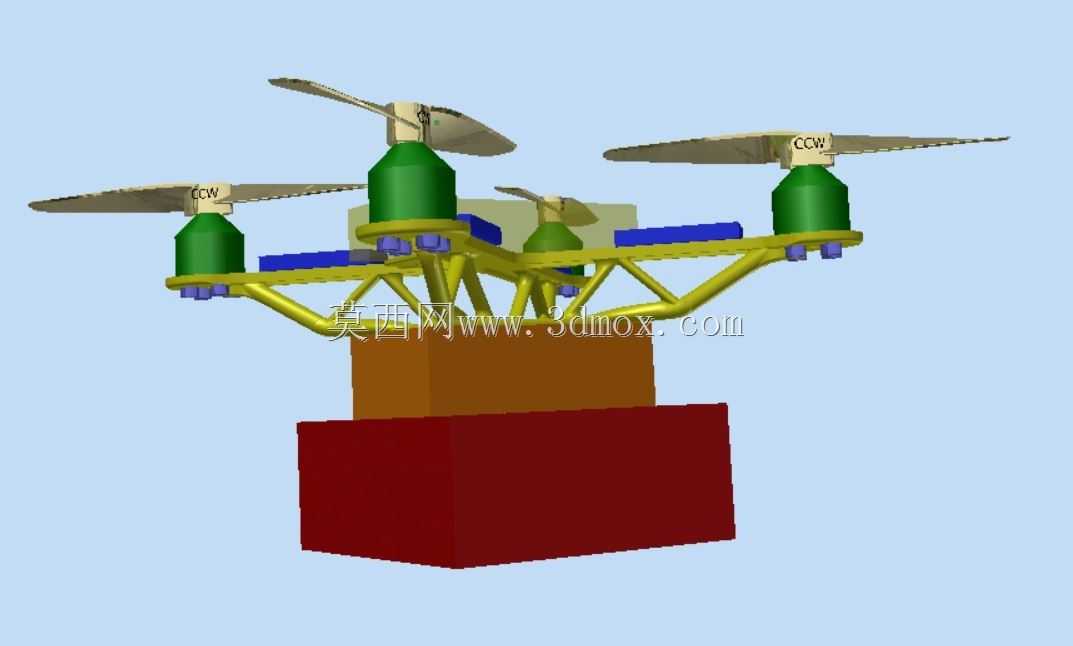

　　在设计过程中，特意调整了机臂的上反角度，让四个电机的安装平面带有微小的倾角，这种设计可以提升飞行器飞行过程中的自稳性能，降低飞控系统的校准难度，即使是新手操作者也能更快完成起飞前的调试工作。中心舱的内部空间做了分层式的预留，上层可放置飞控、GPS模块，下层可放置电池与电调，不同电子元件之间留有足够的空隙保证散热，避免长时间飞行时电子元件积热导致的工作异常。整个机架的棱角位置都做了圆角过渡处理，既避免了组装过程中尖锐边角划伤操作人员，也能降低飞行过程中的空气阻力，减少不必要的动力损耗。
