帕诺系列钣金电气控制箱体结构设计

　　这款钣金箱体结构，是面向工业现场电气元件集成安装场景开发的承载壳体，日常应用覆盖车间生产线旁的就地控制节点、中小型设备的内置电气安装舱、户外辅助设备的电气防护舱等场景，核心作用是为内部安装的继电器、接线端子、小型控制板卡等电气元件提供可靠的物理防护，同时隔绝外界粉尘、飞溅液体对内部元件的干扰，也能避免人员误触带电部件引发安全隐患。

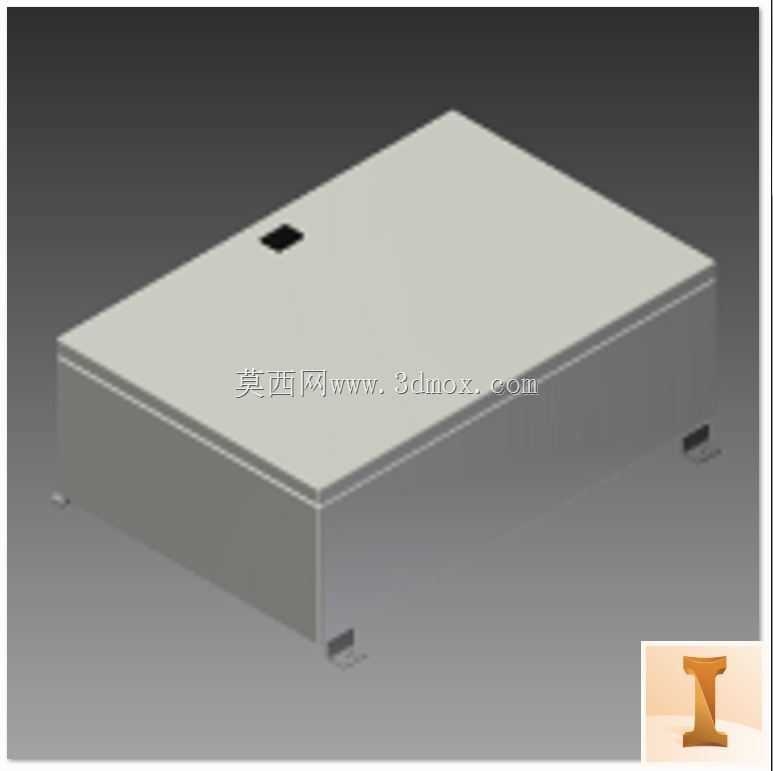

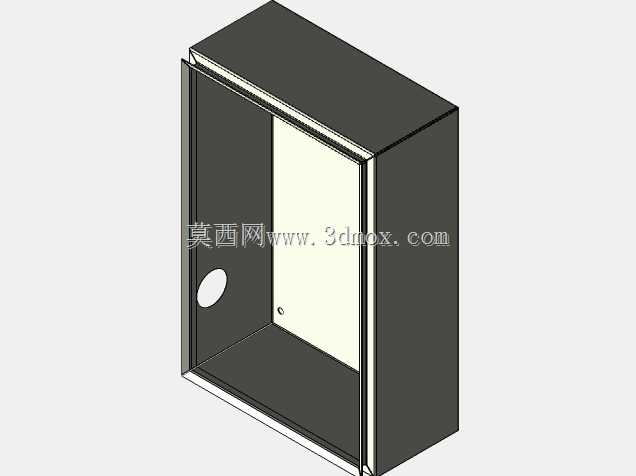

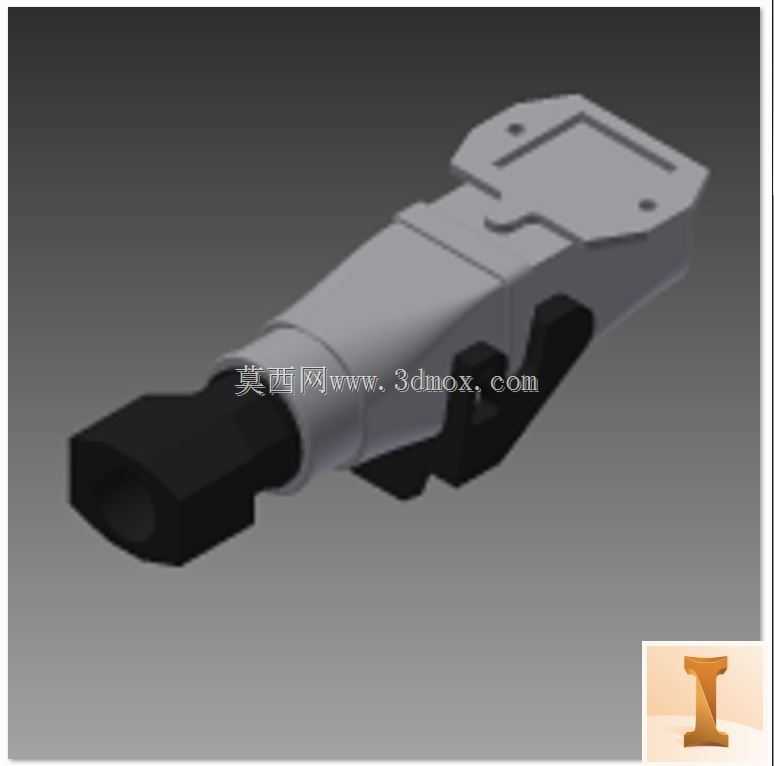

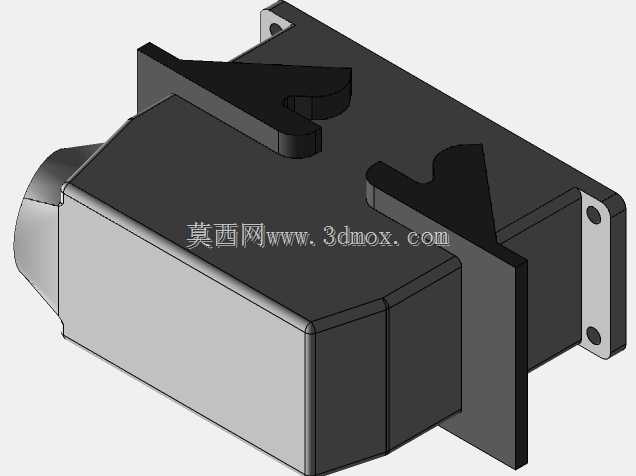

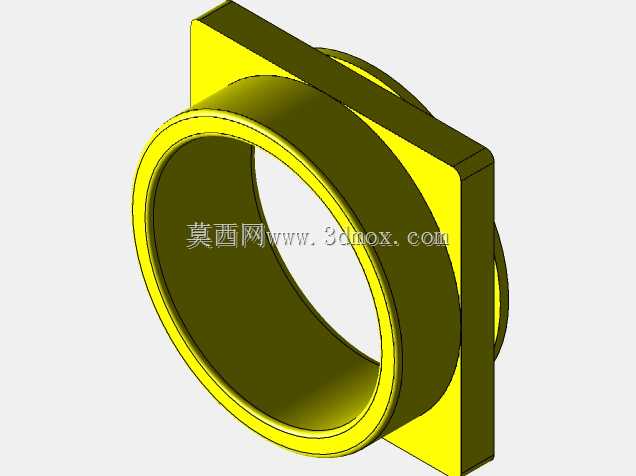

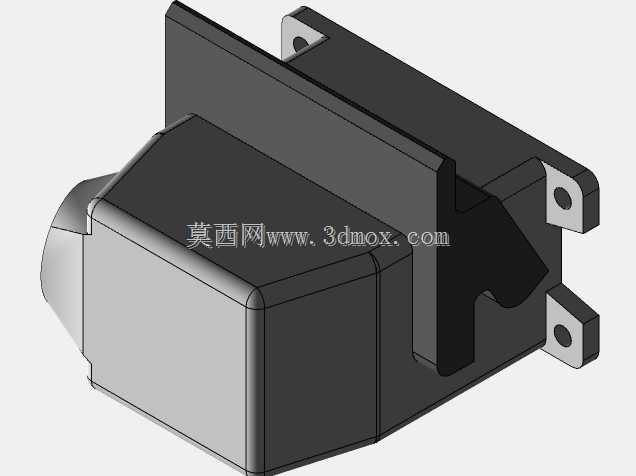

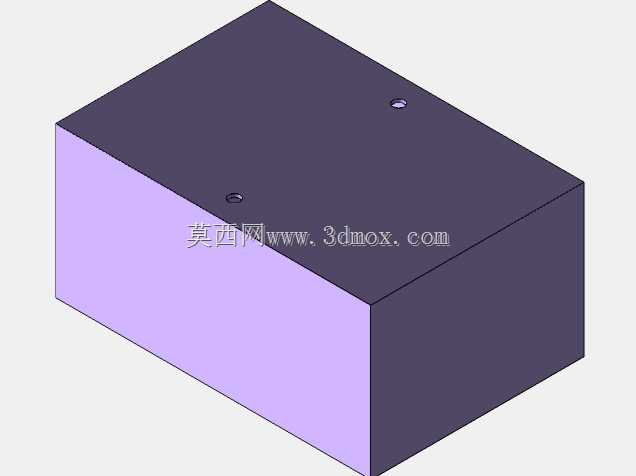

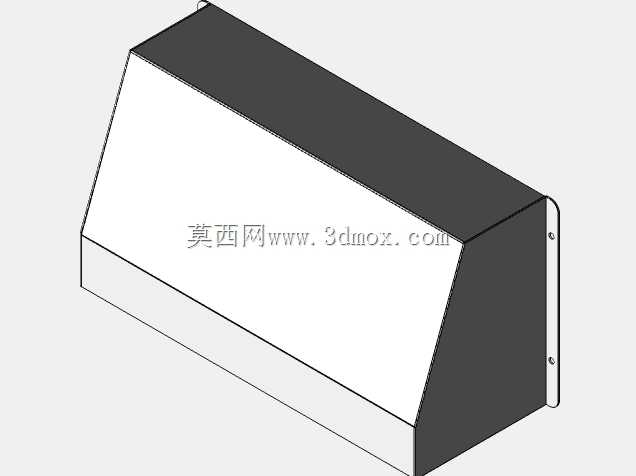

　　从功能特性来看，箱体采用一体化折弯成型的主体结构，侧板与顶板、底板的衔接处采用折边咬合搭配点焊固定的工艺，整体刚性表现优异，在常规工业环境下不会出现侧壁形变、接缝开裂的问题。箱体顶面预留的方形开孔，是为状态指示灯、急停按钮或者小型数显面板预留的安装位，开孔边缘做了去毛刺处理，同时预留了密封圈安装槽，安装操作元件后可以实现接缝处的IP54级防护，满足多数非强腐蚀、非高浸水风险的工业场景使用要求。箱体底部设置的两个下沉式安装脚，是现场安装的核心定位结构，安装脚与箱体主体为一体折弯成型，每个安装脚上预留了长圆形的安装孔，可以适配现场安装基础的小范围孔位偏差，不需要在安装时二次扩孔，降低现场施工的调整工作量。

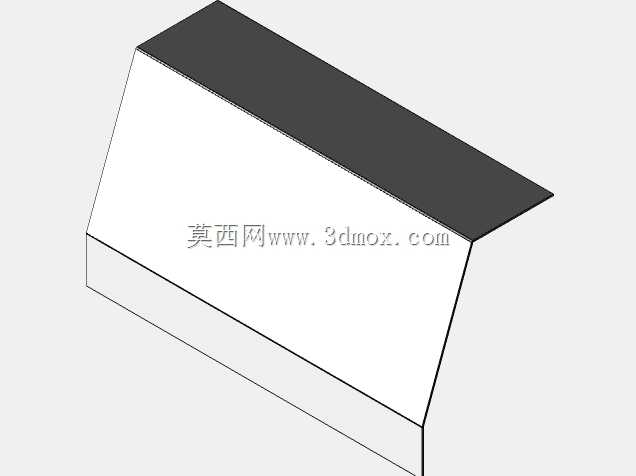

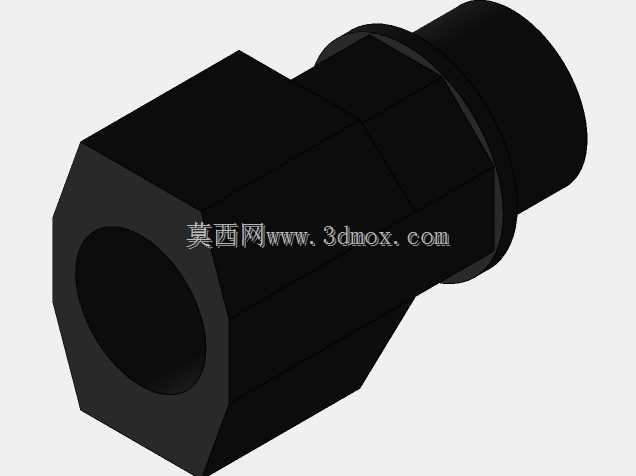

　　设计过程中优先考虑了钣金加工的工艺可行性，所有折弯边的内R角统一按照板材厚度的1.2倍设置，避免折弯时出现板材开裂或者回弹超差的问题；箱体所有外露边缘都做了压边处理，没有裸露的锐边，不管是车间装配人员进行内部元件接线，还是后期运维人员开盖检修，都不会被板材边缘划伤。箱体的侧壁靠近底部的位置预留了敲落孔结构，现场布线时可以根据线缆进线方向，敲除对应位置的预留压片，安装电缆防水接头，不需要现场二次开孔，既提升了施工效率，也避免现场开孔产生的金属碎屑掉入箱体内部引发电气短路风险。

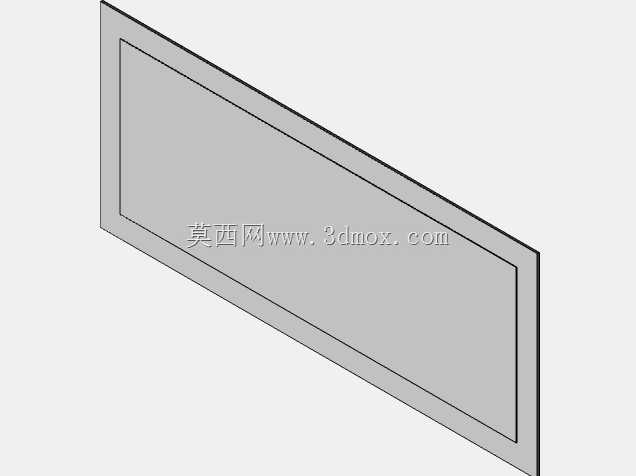

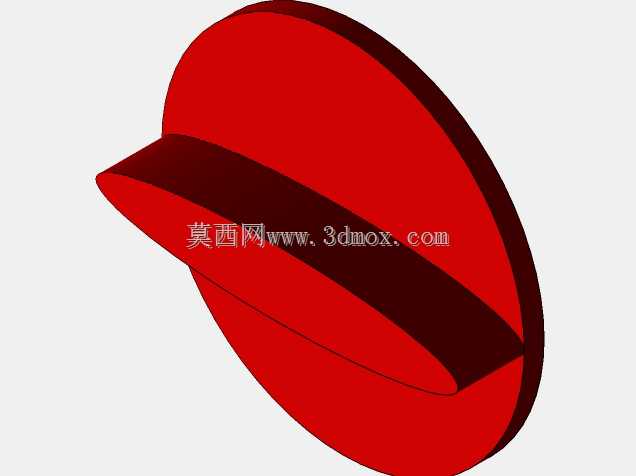

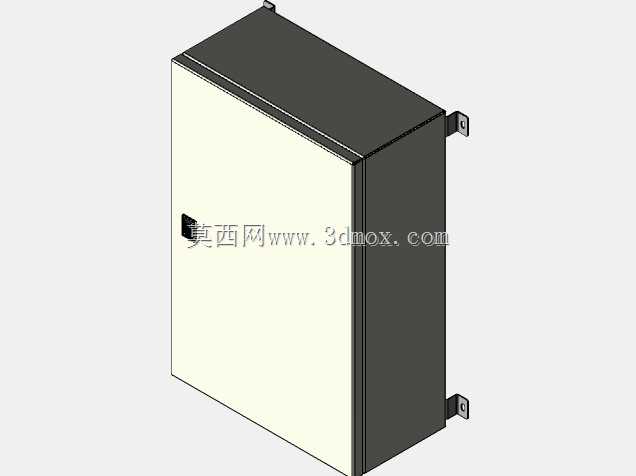

　　从安装边界尺寸来看，这款箱体属于中小型壁挂/落地两用的电控箱体，整体长宽高比例按照常规电气元件排布的空间需求设置，内部净空尺寸可以容纳最多两层导轨安装的电气元件，元件排布时预留了足够的走线空间，强弱电走线可以沿着箱体侧壁的预留走线槽位分开布置，减少信号干扰。箱体的门板（图中未展示开合状态，结构预留了门板安装铰链位）与箱体主体的配合间隙控制在1.5mm以内，关闭后可以配合箱体边缘粘贴的发泡密封条，实现整体的防护要求，同时门板上预留了锁具安装位，可以根据使用场景选择通用型转舌锁或者安全锁具，避免非授权人员随意开启箱体改动内部接线。

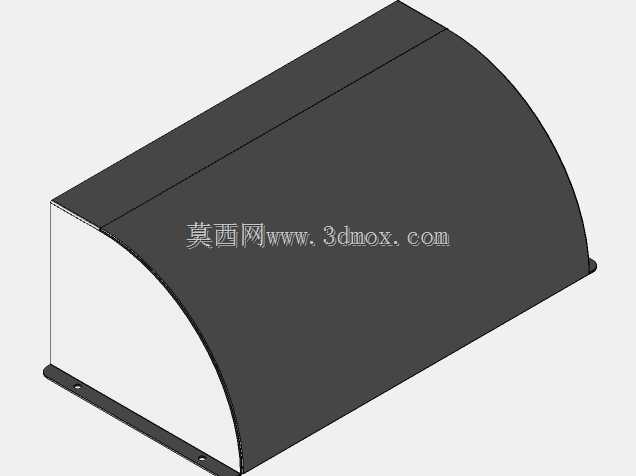

　　在结构强度校核层面，这款箱体的板材选用常规冷轧钢板，板材厚度按照箱体尺寸匹配，在顶部承受10kg静载荷、侧面承受5kg侧向冲击力的情况下，整体形变量不超过1mm，不会影响内部元件的安装精度，也不会导致门板开合卡滞。箱体底部的安装脚突出主体底面3mm，安装时可以让箱体底面与安装基础之间留出均匀间隙，避免安装面不平整导致箱体扭曲变形，同时这个间隙也可以作为底部进线线缆的缓冲空间，避免线缆被箱体底部压损绝缘层。针对户外使用的衍生场景，这款结构只需要在板材表面增加户外塑粉涂层，同时在所有接缝处增加密封胶条，就可以提升防护等级到IP65，不需要改动主体的折弯结构，具备很好的结构衍生性，可以快速适配不同场景的使用需求，减少重复设计的工作量。
