250毫米规格坎帕纳法兰连接构件

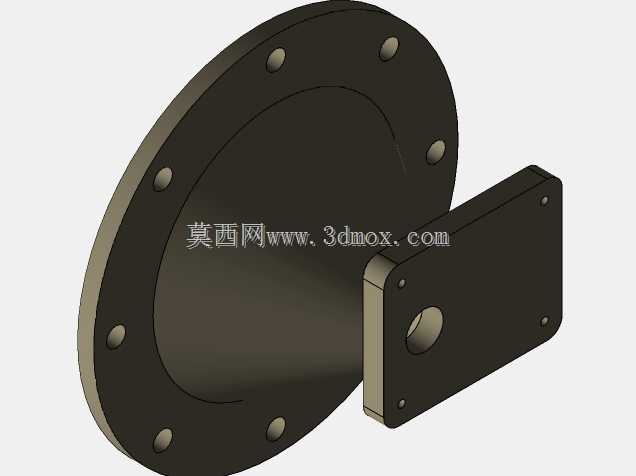

　　该构件常见于工业管路系统的终端转接场景，核心作用是实现大口径管路与方形安装界面的刚性过渡，同时兼顾介质导流与载荷传递的双重需求。从结构设计来看，圆形法兰端采用周向均布的螺栓孔布局，孔位公差按照管路连接通用标准设定，可适配同公称通径的标准法兰对接，法兰端面预留有密封件安装的贴合余量，能保证对接后的密封性能，避免介质输送过程中出现渗漏问题。锥形过渡段采用渐变壁厚设计，从法兰端到方形安装座端平滑收窄，既可以降低介质流经时的局部阻力损失，也能优化结构应力分布，避免截面突变位置出现应力集中，在长期承受管路内压、外部振动载荷时减少结构失效风险。方形安装座端设置有四个角位的安装固定孔，中心位置预留的通孔可用于穿装检测元件、

　　调节杆件或是引出分支管路，安装座与锥段衔接位置做了加厚处理，可承受安装时的螺栓锁紧力矩，以及运行过程中产生的侧向弯矩。在实际工程应用中，这类构件多用于通风除尘管路、粉体输送系统、小型流体设备的进出口转接位置，比如车间除尘系统的风管终端，可通过该构件将圆形风管对接至方形的除尘设备进风口，或是在小型风机的出风口位置，通过该构件实现风机出口与方形送风管道的平顺连接。设计过程中需要重点匹配两端的安装边界尺寸，圆形法兰端的螺栓孔分布圆直径、孔数、孔径要对接现有管路的法兰标准，方形安装座的孔位间距、中心孔直径要匹配对接设备的安装界面，锥段的锥度需要结合管路内的介质流速设定，输送含尘气体时锥度不宜过小，避免粉尘在锥段内壁堆积造成管路堵塞，

　　输送液体介质时要保证内壁平滑过渡，减少湍流产生的振动与噪音。安装时需要先将方形端与设备端面对齐，锁紧四个角的固定螺栓后，再对接圆形法兰端的管路，安装过程中要保证两端面的同轴度偏差在允许范围内，避免锥段承受额外的偏载。构件的整体外形尺寸以250毫米通径为核心设计基准，圆形法兰的外径略大于通径尺寸，满足螺栓安装的操作空间要求，方形安装座的边长尺寸根据对接设备的界面尺寸匹配，整体轴向长度控制在合理范围内，不会占用过多的管路安装空间，同时能保证过渡段的结构强度。在建模过程中，所有安装孔位都做了倒角处理，避免安装时划伤密封件或是操作人员，锥段与两端的衔接位置都做了圆角过渡，既可以降低应力集中，也能减少加工过程中的应力残留。

　　这类转接构件在非标管路设计中应用十分广泛，很多时候标准管路配件无法覆盖圆形到方形的转接需求，就需要根据实际安装场景定制这类构件，建模时需要充分考虑现场的安装空间、对接件的尺寸公差、介质特性带来的载荷影响，才能保证构件安装后可以长期稳定运行。
