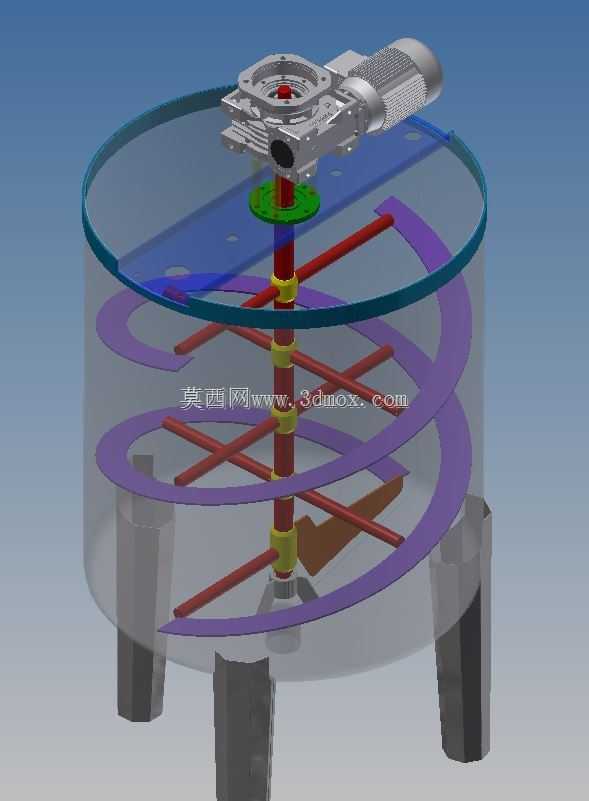

立式带搅拌结构橙汁加工罐体设计

　　在果蔬汁加工的预处理工段，这类带顶置搅拌结构的立式罐体是鲜橙榨汁后均质、调配工序的核心承载设备，区别于普通储液罐，它需要兼顾暂存、混合、防沉淀的多重功能，适配中小型果汁加工线的批次生产需求。从实际应用场景来看，这类罐体通常布置在榨汁机组与后续杀菌、灌装设备之间，承接刚榨出的带果肉橙汁，通过低速搅拌避免果肉纤维沉降分层，同时可在罐内完成糖度调配、酸度调整、稳定剂添加等混合作业，省去单独调配罐的设备投入，适合产能在每小时1到3吨的中小型果蔬加工车间使用。

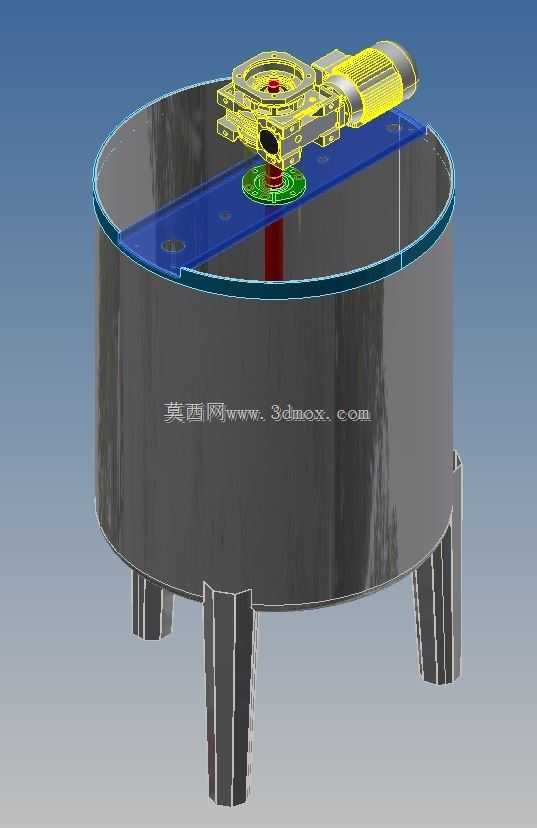

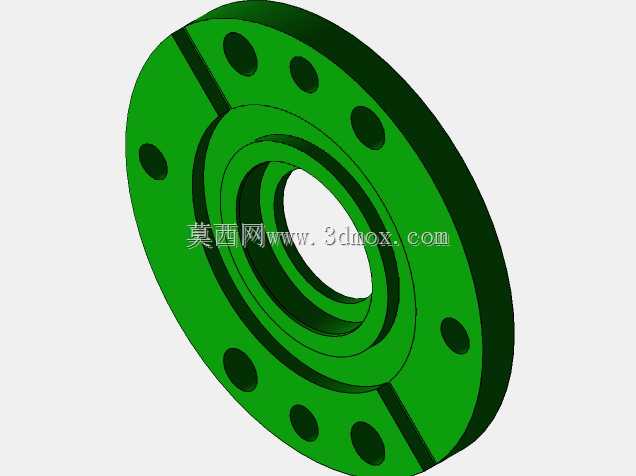

　　设计之初首先要考虑的是安装边界，这类罐体采用三支腿支撑结构，支腿沿罐底圆周均布，安装时需要保证支腿底部的水平度误差不超过千分之二，避免搅拌轴运行时出现偏摆；罐体总高度控制在1.8米左右，罐体内径1.5米，有效容积控制在2.2立方米，预留15%的顶部空间防止搅拌过程中料液飞溅溢出，顶部的搅拌机构安装梁横跨罐口，采用两端螺栓固定的方式与罐身上沿的法兰边连接，不需要在罐壁额外开孔，减少了渗漏风险点。

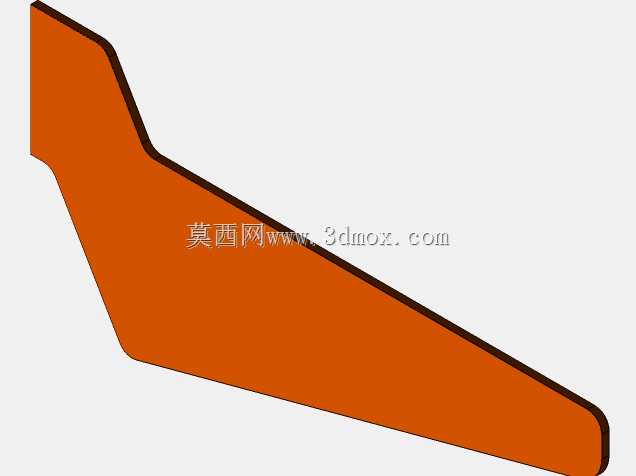

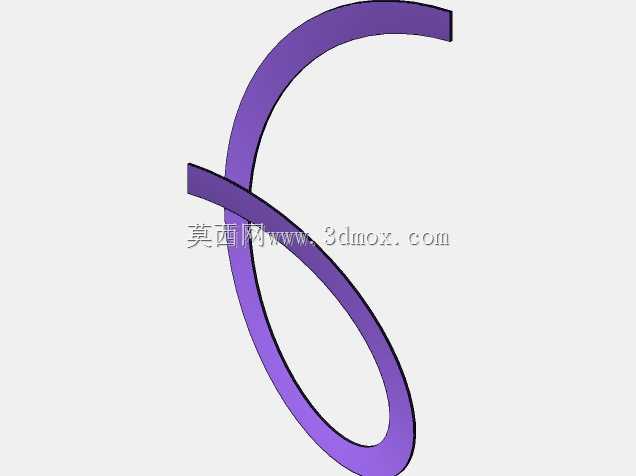

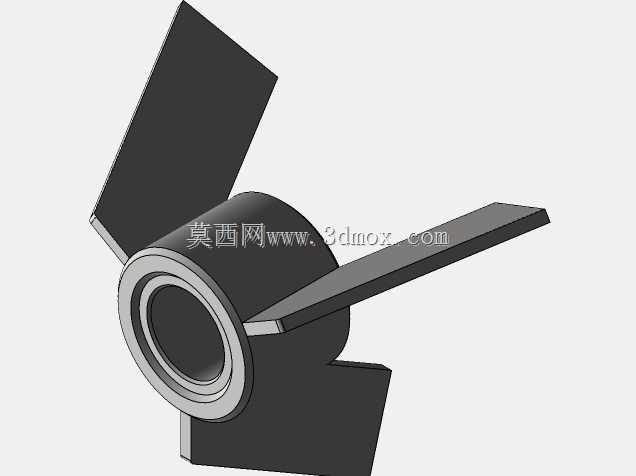

　　功能特性上，顶置的搅拌组件采用减速电机直连搅拌轴的结构，搅拌轴伸入罐内的长度根据罐体液位设计，轴末端距离罐底预留50毫米间隙，避免刮蹭罐底的排料口；搅拌桨采用适合低粘度果蔬汁的轴流型桨叶，运行转速控制在60转每分钟，既能形成稳定的上下轴向流，带动罐底的果肉纤维向上循环，又不会因为转速过高导致料液裹入过多气泡，影响后续灌装的计量精度。罐体顶部预留了进料口、观察口、添加剂投料口的安装位置，罐底中心设置大口径排料口，排料口采用斜面过渡设计，无卫生死角，符合食品加工设备的清洁要求，每次生产结束后可以通过CIP清洗喷头完成罐内自清洁，不需要人工进入罐内清理。

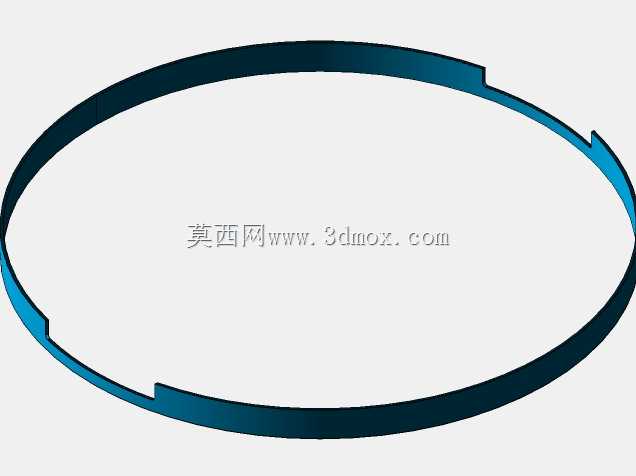

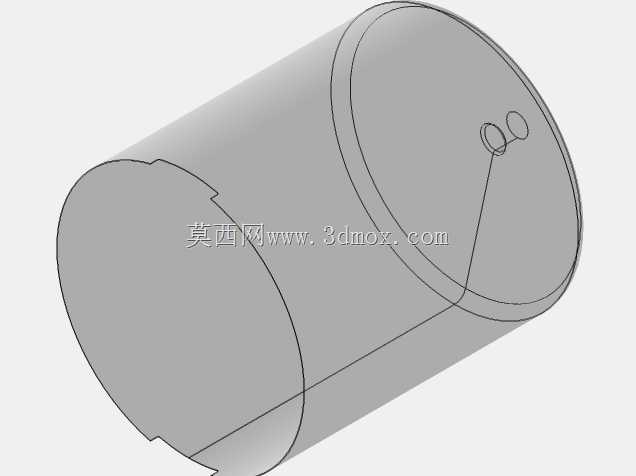

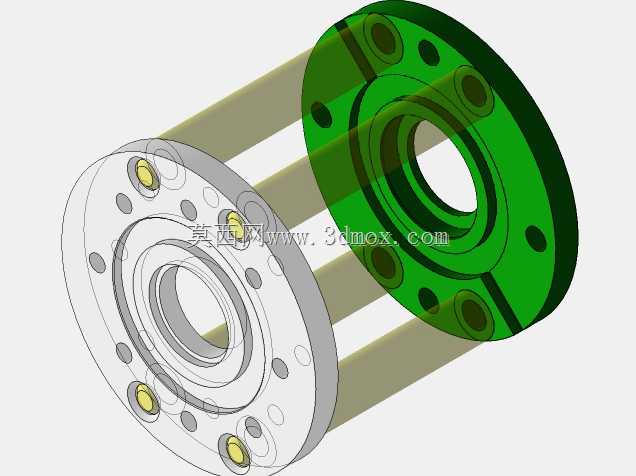

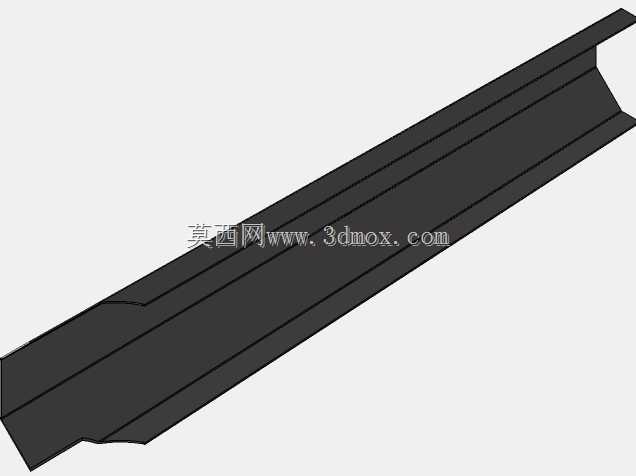

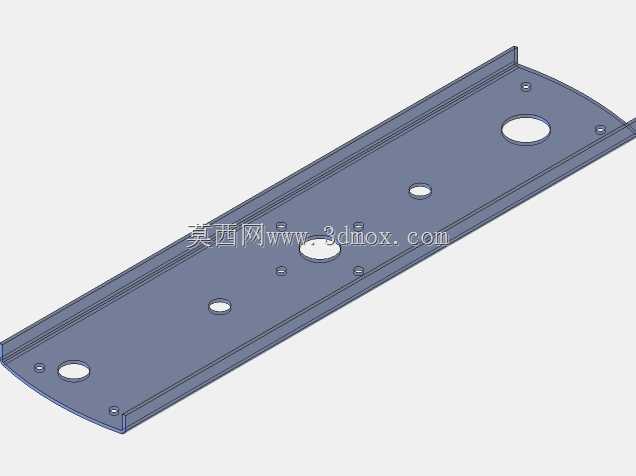

　　结构设计思路上，罐体主体采用食品级不锈钢板材卷制焊接，罐壁厚度根据容积计算选用3毫米厚板材，外部不做额外加强筋，依靠罐身上下的翻边结构保证刚性，既控制了设备整体重量，又能满足满料状态下的结构强度要求；顶部的搅拌安装梁采用矩形不锈钢型材制作，梁上预留的减速电机安装孔位做了定位止口设计，安装时可以直接卡入定位，不需要反复调整同轴度，降低现场安装的调试难度。三支支撑腿采用方管制作，腿底部设置可调脚杯，可以在地面不平整的车间内调整罐体水平，调整行程为正负30毫米，适配大部分加工车间的地面安装条件。

　　从设备选型的角度来看，这类带搅拌的橙汁罐不需要额外配套复杂的控制系统，只需要给减速电机配电即可运行，维护点仅集中在顶部的减速电机与轴封位置，轴封采用食品级硅橡胶密封圈，正常生产情况下每半年更换一次即可，日常运行时只需要定期检查搅拌轴的径向跳动量，保证跳动值不超过0.5毫米就可以长期稳定运行。相比普通的无搅拌储液罐，它的混合效率可以提升40%以上，批次调配的糖度均匀度误差可以控制在0.2白利糖度以内，完全满足鲜橙汁加工的工艺要求，同时罐体的敞口式顶梁设计也方便后期对搅拌组件进行维护更换，不需要拆解罐体主体结构，降低了后期运维的成本。
