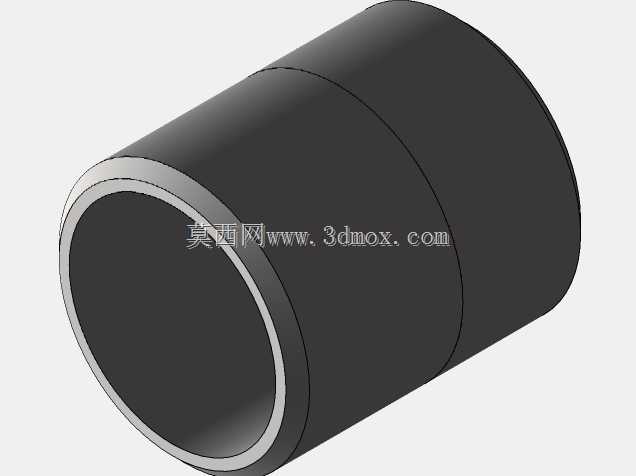

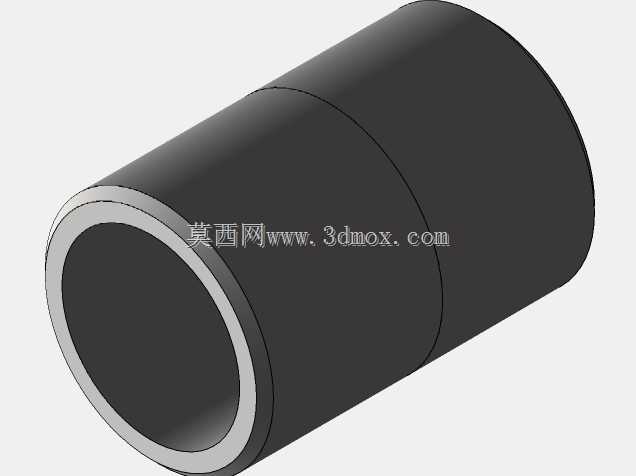

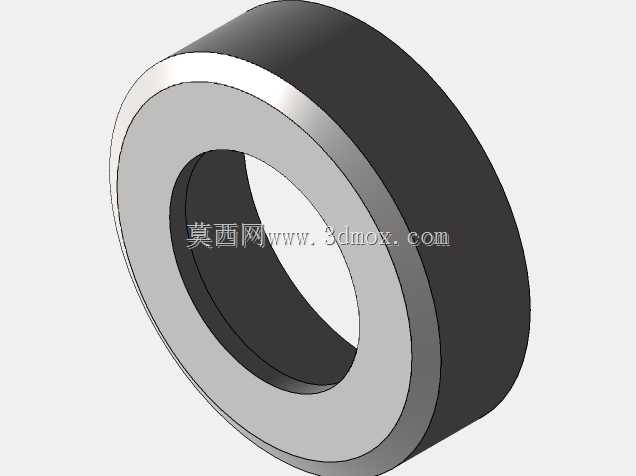

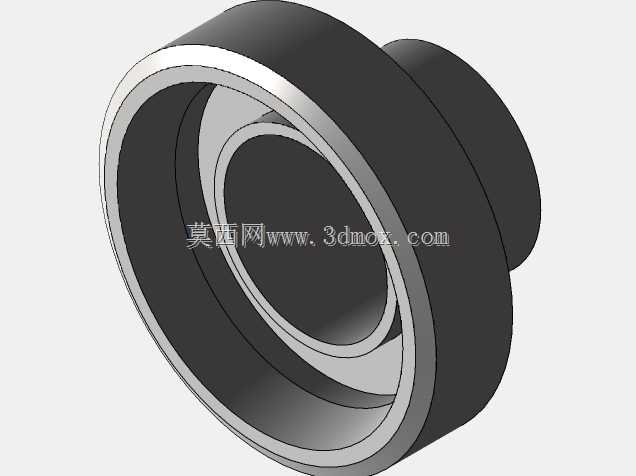

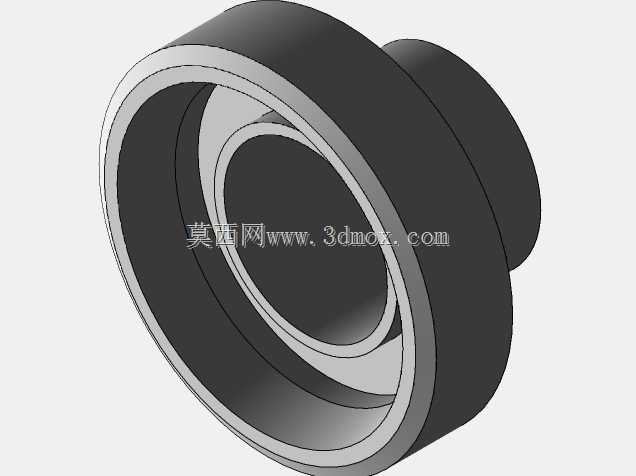

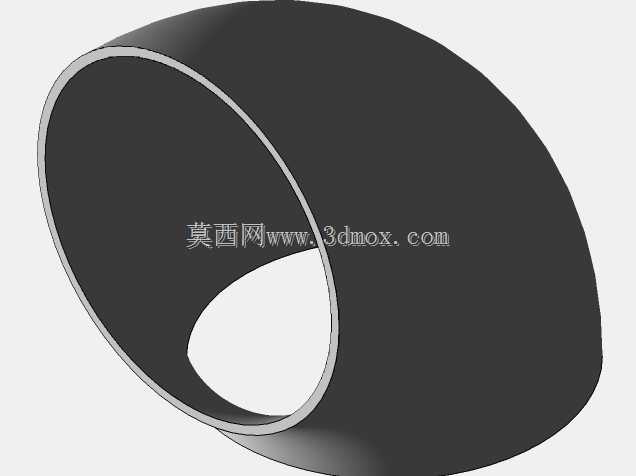

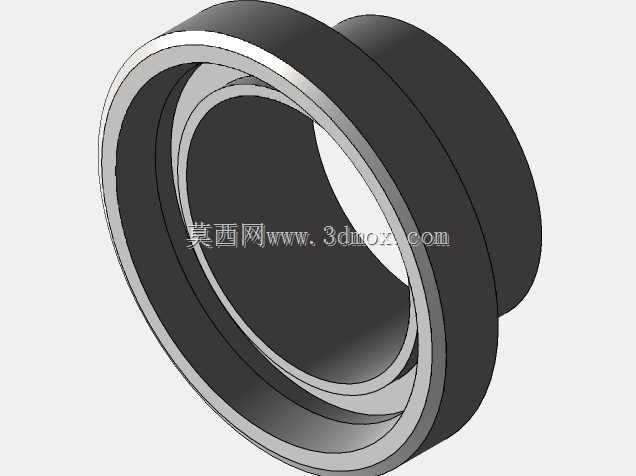

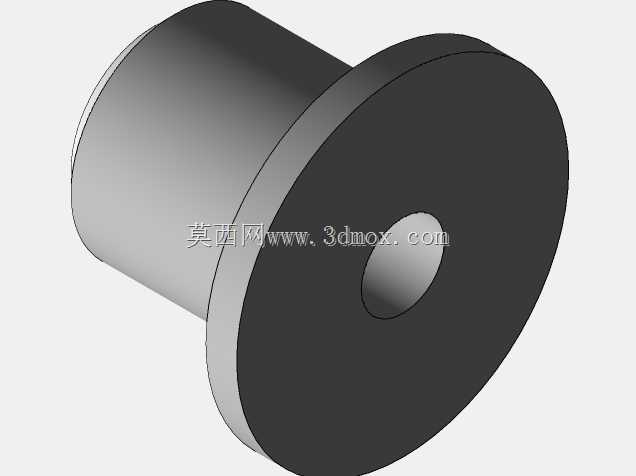

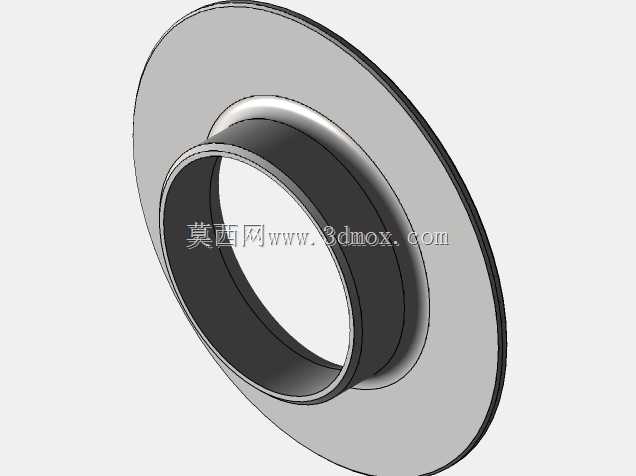

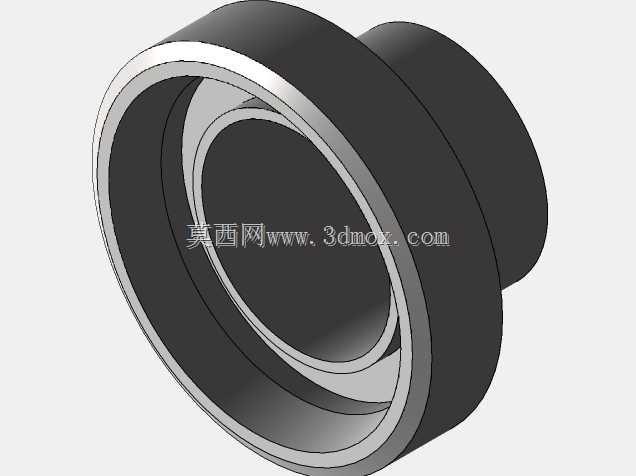

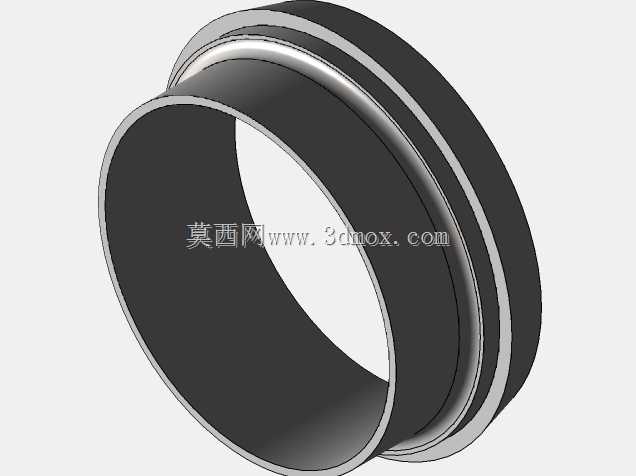

空心圆柱衬套机械配件结构设计

　　这类空心圆柱衬套在工业设备里的应用场景非常广泛，从液压系统的活塞杆导向、传动机构的轴端支撑，到工装夹具的定位套、输送设备的滚轮内衬，几乎所有存在相对运动或轴孔配合的部位都能见到它的身影。很多刚入行的设计人员容易把这类零件当成简单的空心圆筒，忽略了它在整套机构里的核心作用——它不只是填充轴与安装孔之间的间隙，更承担着耐磨减摩、定位导向、吸收振动、保护核心轴件的多重功能，一旦衬套选型或设计不当，会直接导致核心轴件磨损、传动精度下降，甚至出现整套机构卡滞的故障。

　　从设计思路来看，这类衬套的结构看似简单，实则每一处尺寸都需要结合实际工况反复校核。首先要确定的是内外径的配合公差，通常衬套的内孔与运动轴采用间隙配合，根据运动速度、载荷大小的不同，配合间隙从几丝到几十丝不等，低速重载工况下间隙可以适当放大，避免热胀冷缩导致抱轴；高速轻载工况则需要缩小间隙，保证运动精度。衬套的外径与安装基座的孔通常采用过盈配合或者过渡配合，过盈量的选择要兼顾衬套材质的强度——如果是铜质、尼龙这类材质较软的衬套，过盈量过大会导致衬套内孔收缩变形，直接影响与轴的配合间隙，很多现场装配出现的衬套压装后转不动的问题，本质上就是过盈量设计时没有考虑材质的形变余量。

　　衬套的壁厚设计也有讲究，不能盲目追求厚壁提升强度，要结合安装空间的边界来确定。如果安装位置的径向空间有限，壁厚过大会导致轴径被迫缩小，降低轴的整体刚性；壁厚过小则会导致衬套本身的强度不足，压装时容易出现变形、开裂，使用过程中也容易被挤压破损。通常这类通用衬套的壁厚会控制在3mm到10mm之间，具体数值要结合衬套的总长度、承载的径向载荷来计算，长径比过大的衬套还要考虑加工时的形变问题，必要时需要在内外圆加工时增加工艺支撑，避免出现锥度、椭圆度超差的问题。

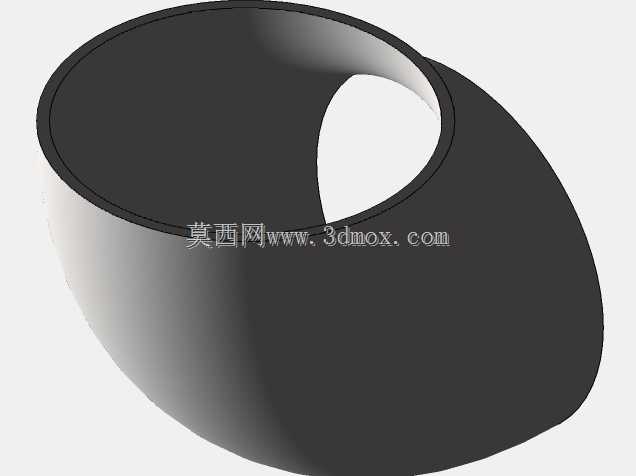

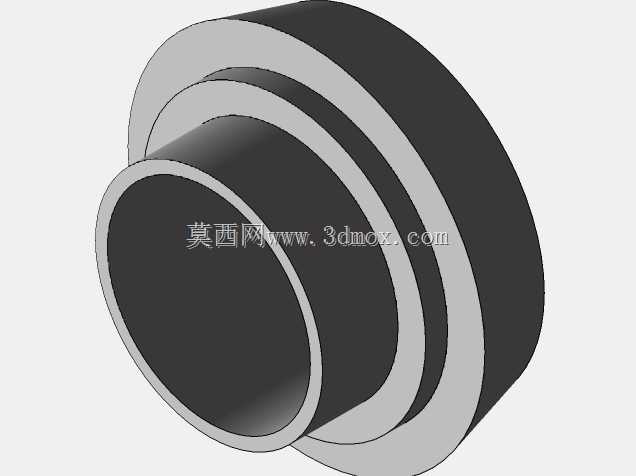

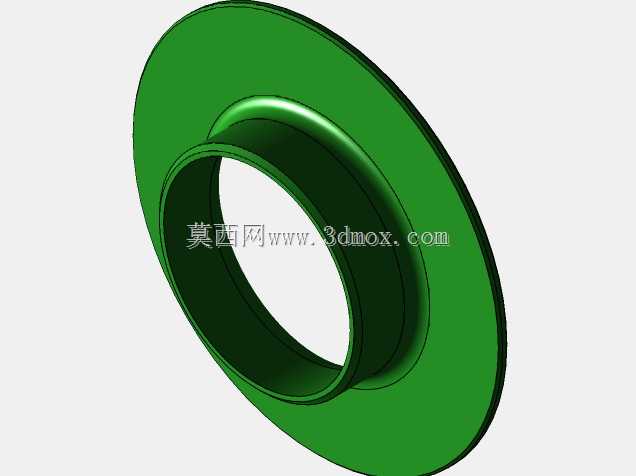

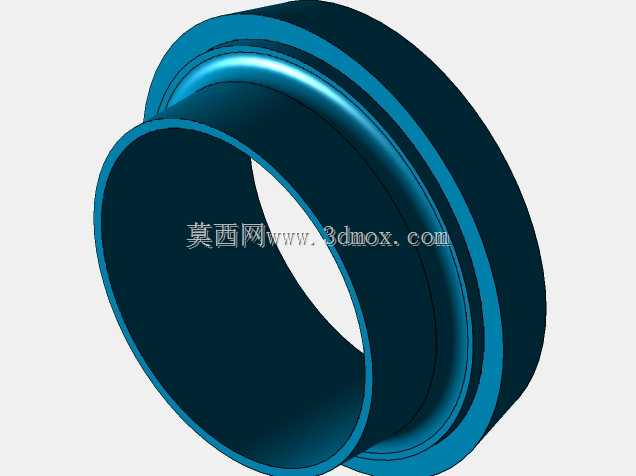

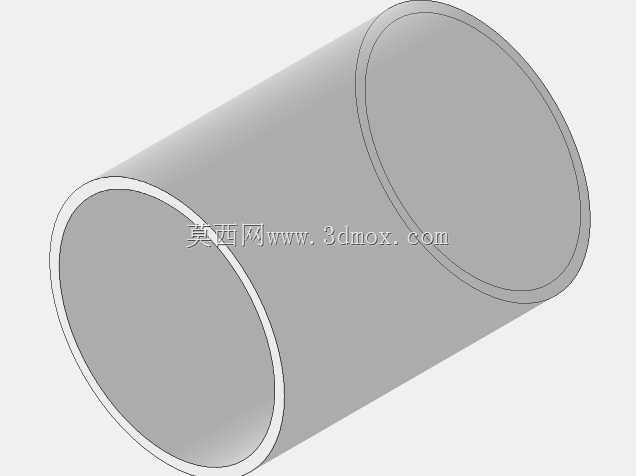

　　从功能特性来看，这类无油槽的直筒衬套通常适用于油脂润滑或者固体自润滑的工况，内孔的表面粗糙度直接影响润滑效果和使用寿命，一般要求内孔粗糙度达到Ra1.6以下，减少运动时的摩擦阻力。衬套的两端通常会设计微小的倒角，一方面是压装时起到导向作用，避免衬套端部被安装孔的锐边切削损坏，另一方面也可以储存少量润滑脂，在设备启动初期提供临时润滑，避免干摩擦。很多设计人员容易忽略端部倒角的尺寸，倒角过大容易导致衬套与安装孔的有效配合长度不足，倒角过小则起不到导向和储油的作用，通常倒角角度取45度，深度在1mm到2mm之间最为合适。

　　在实际设备运行中，这类衬套的更换成本远低于核心轴件和基座孔，所以设计时通常会将衬套作为易损件来考虑，选择硬度低于轴件的材质，让磨损优先发生在衬套上，定期更换衬套就能保证整套机构的精度，大幅降低设备的维护成本。比如在工程机械的铰接点、农业机械的传动部位，这类衬套的更换周期通常在几百到几千小时，维护时只需要拔出旧衬套压入新衬套即可，不需要更换昂贵的轴或结构件，大幅降低了后期运维的难度和成本。

　　安装边界方面，这类衬套的压装需要设计专用的压装工装，压装时的施力面要均匀作用在衬套的端面上，不能通过敲击衬套侧壁的方式安装，否则很容易导致衬套变形。安装基座的孔口也要做对应的倒角，去除孔口的毛刺和飞边，避免压装时这些杂质被挤入衬套与孔的配合面之间，导致衬套安装倾斜或者配合不紧密。如果是在有腐蚀、高温的特殊工况下使用，衬套的材质还要做对应的调整，比如腐蚀环境下选择不锈钢或者聚四氟乙烯材质，高温环境下选择铜基合金或者石墨自润滑材质，不能直接套用常温工况下的设计参数。

　　很多三维建模人员在绘制这类衬套时，容易只画一个简单的拉伸圆筒，忽略了倒角、公差、表面粗糙度这些细节标注，导致加工出来的零件无法满足实际使用要求。实际上这类零件的建模虽然简单，但每一处细节都对应着实际装配和使用中的需求，比如内孔的圆柱度要求、两端面的平行度要求、内外圆的同轴度要求，这些形位公差虽然在三维模型上不一定直接体现，但设计人员在建模时就要做到心中有数，在后续出工程图时完整标注，才能保证加工出来的衬套满足设备的使用需求。
