迷你车床快换式多工位刀具夹持架

　　在小型精密车床的日常加工场景中，常规的单刀位方刀架换刀效率低、重复定位精度差，难以适配小批量多工序的轴类、盘类零件加工需求，这款迷你型多工位刀架正是针对桌面级小型车床、仪表车床的加工痛点设计的刀具夹持组件。从实际使用场景来看，这类刀架主要适配回转直径在200mm以内的小型车床，多用于教学实训、小型五金零件加工、精密仪表零件试制等场景，能够在一次装夹后完成外圆车削、端面车削、切槽、螺纹车削等多道工序的刀具预装，减少换刀时的对刀时间，降低反复拆装刀具带来的定位误差。

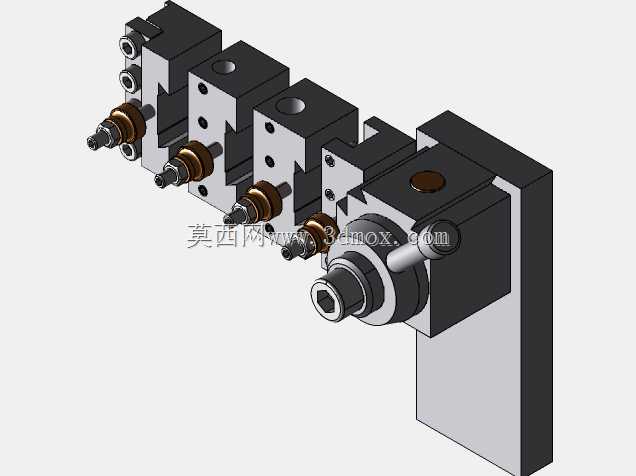

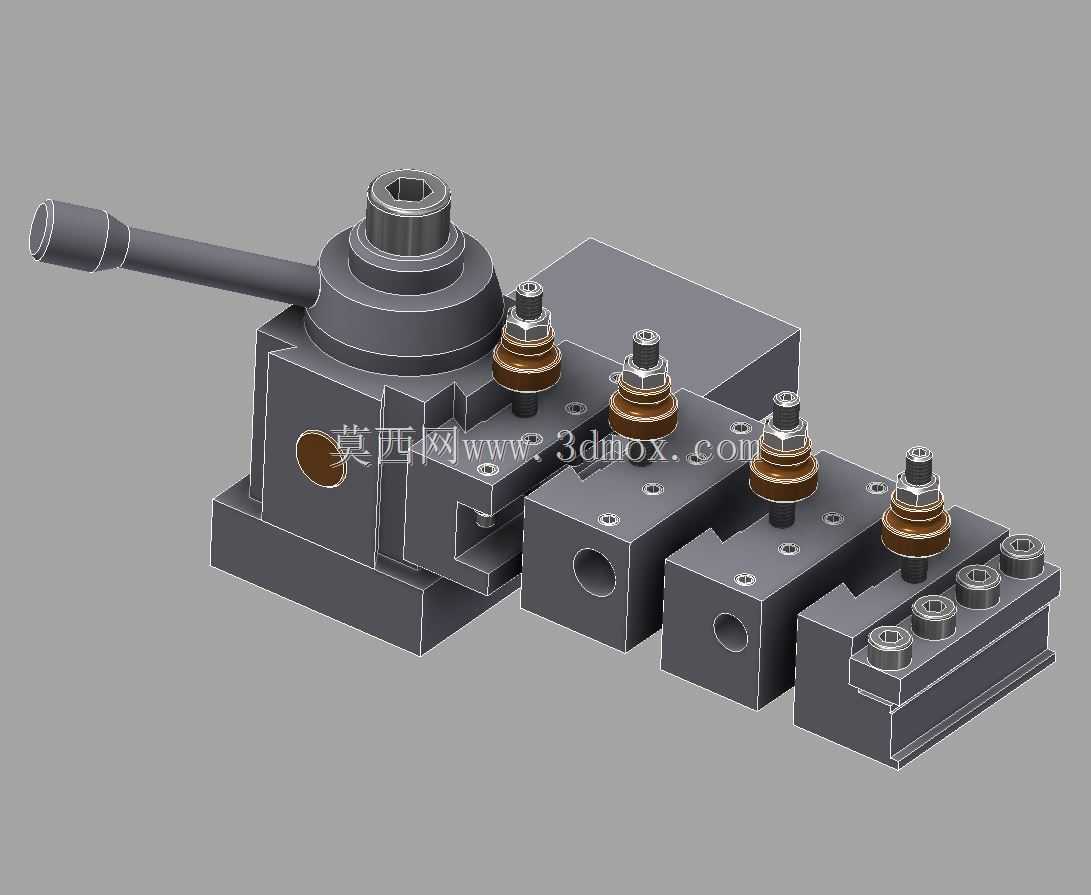

　　从功能特性上看，该刀架采用侧置锁紧手柄结构，扳动手柄即可完成刀架本体的转位与锁紧，无需额外使用扳手拧动锁紧螺母，操作行程短，锁紧力稳定，能够避免加工过程中出现刀架移位导致的零件尺寸超差。刀架上集成了四个独立的刀位安装槽，每个刀位都配备了独立的压紧螺栓与调整垫块，可同时装夹四把不同用途的车刀，刀位的安装面经过精密铣削加工，平面度控制在0.02mm以内，保证刀具安装后的基准统一。刀架底座采用分体式滑座结构，可直接适配车床中拖板的标准T型槽安装尺寸，安装时通过T型螺栓将底座固定在中拖板上，无需对原有车床拖板进行二次加工，安装边界兼容性强，适配多数常见的小型仪表车床安装接口。

　　在设计思路上，这款刀架优先考虑了小型车床的安装空间限制，整体结构紧凑，刀架转位半径控制在80mm以内，不会在加工过程中与车床卡盘、尾座发生运动干涉。内部的转位定位机构采用端面齿盘定位结构，齿盘的啮合齿经过淬硬处理，耐磨性好，重复定位精度可达0.01mm，能够满足精密零件加工的重复定位要求。每个刀位的压紧螺栓采用细牙螺纹设计，压紧行程调节精度高，可适配不同厚度的车刀刀杆，刀杆夹持范围覆盖10mm到20mm的常见方柄车刀尺寸，无需额外制作过渡垫块即可完成常规车刀的装夹。刀架的锁紧机构采用斜面增力结构，扳动手柄时通过内部的斜面推杆将锁紧力放大，保证刀架转位后能够被牢固锁紧，即使在进行大切深的粗加工时，也不会出现刀架松动让刀的问题。

　　从安装边界来看，刀架底座的安装孔距按照小型车床中拖板的通用T型槽间距设计，横向安装调节范围可达60mm，能够根据加工需求调整刀架在中拖板上的安装位置，适配不同长度的零件加工需求。刀架的中心高经过标准化设计，与适配车床的主轴中心高偏差控制在0.05mm以内，安装后仅需微量调整车刀垫片即可保证刀尖与主轴中心等高，减少安装调试的工作量。刀架的外露运动部件都做了倒角处理，没有尖锐棱角，操作时不会划伤操作人员，同时整体采用铸铁材质打造，减震性能好，能够吸收加工过程中的切削振动，提升零件加工的表面质量。在实际使用过程中，这类快换多工位刀架能够将单零件加工的换刀时间缩短60%以上，尤其适合多品种小批量的加工场景，不需要在每换一把刀时都重新对刀，只要首次对刀完成后，后续转位即可直接进入加工状态，大幅提升小型车床的加工效率。
