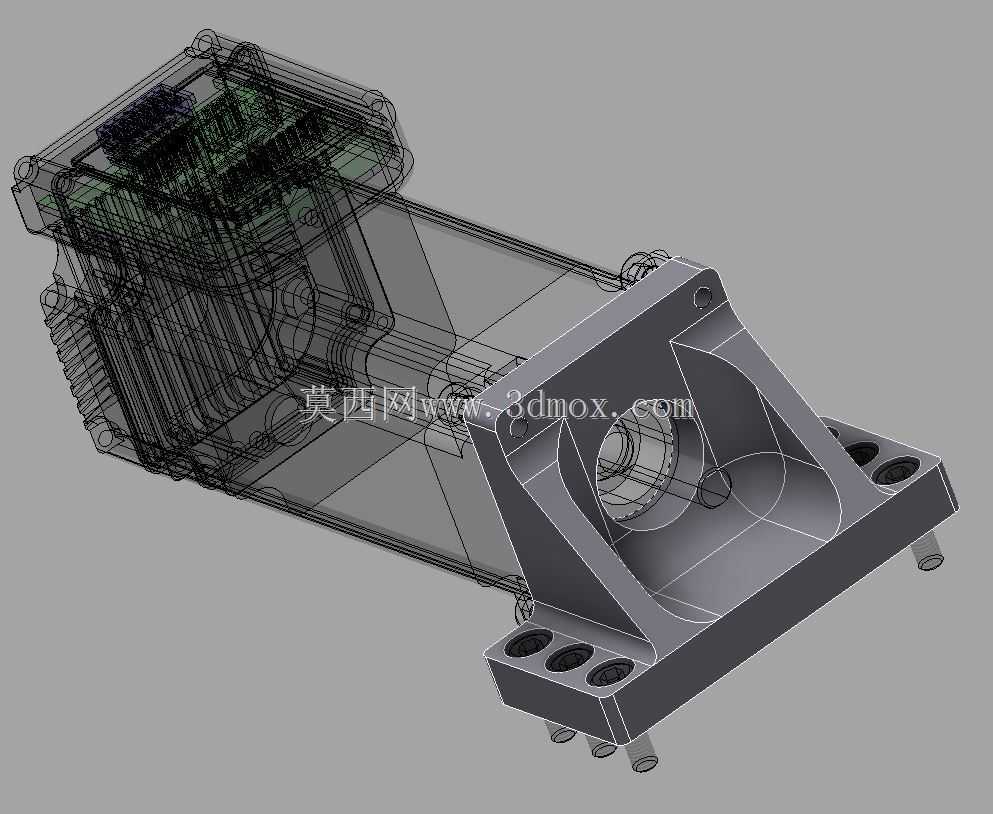

JMC180W伺服电机吊装安装连接结构

　　在轻载自动化传动工位的布局中，伺服电机的安装固定方式直接影响传动链路的同轴度与运行稳定性，这套针对180W功率段JMC伺服电机设计的吊装连接结构，主要适配空间紧凑、电机需要悬空挂载的设备布局场景，常见于小型皮带输送线、桌面级点胶设备、轻载移栽模组的动力端安装，能在有限的设备框架空间内完成电机的可靠固定，同时减少电机本体对设备操作面的空间占用。

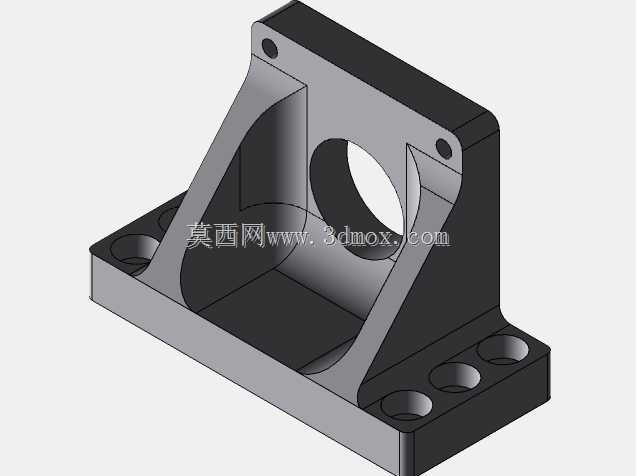

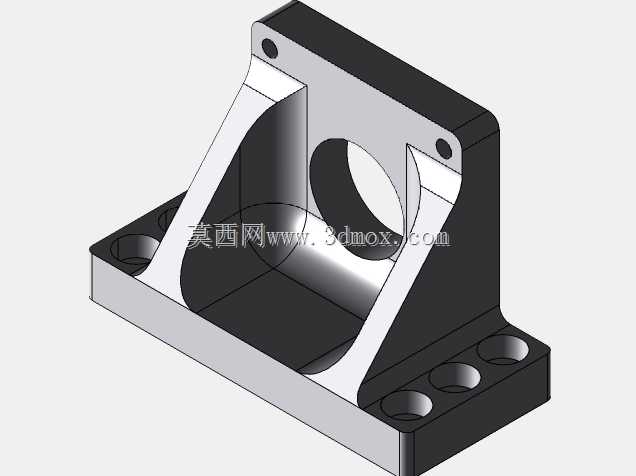

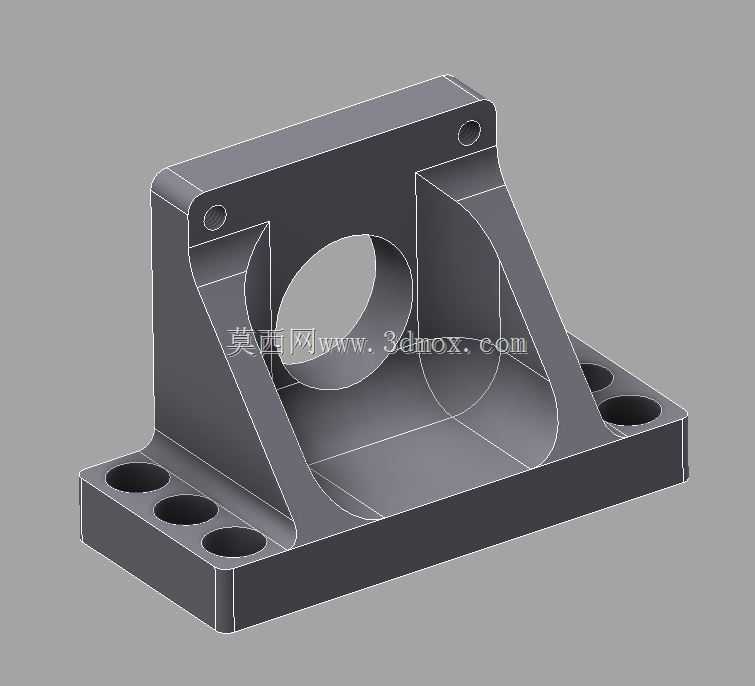

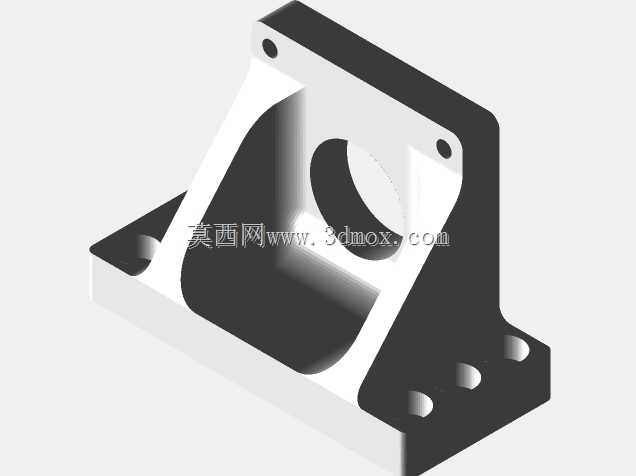

　　从实际功能来看，这套结构承担着电机定位、载荷传递、安装误差补偿三个核心作用，区别于传统的法兰直装、脚座卧式安装形式，吊装结构需要同时承受电机自身重量、传动端带来的径向拉力与启停瞬间的冲击载荷，因此在结构设计阶段，首先对安装基座的受力路径做了优化：基座与设备框架连接的端面设置了四个均布的安装孔，孔位周边做了局部加厚的凸台设计，避免螺栓锁紧时基座出现应力变形，同时凸台的平面度公差控制在0.02mm以内，保证安装后基座与框架贴合面无间隙，减少运行时的振动传递。

　　与电机输出端配合的腔体部分，采用了与电机前端法兰精准匹配的止口设计，止口的配合公差选用H7/h6的间隙配合，既可以保证电机安装时的定位精度，让电机输出轴与后续传动组件的同轴度控制在允许范围内，又不会因为配合过紧导致装配困难，腔体内部预留了足够的空间容纳电机输出端的联轴器安装位，不需要额外调整电机的轴向位置就能完成联轴器的装配，降低现场安装的调试难度。基座的支撑筋板采用了变厚度的斜向布局，从安装法兰端一直延伸到框架连接端面，筋板的走向完全匹配受力时的应力传递路径，在保证整体结构刚性的前提下，尽可能减少了不必要的材料冗余，让整个安装座的重量控制在合理范围内，不会给设备框架带来额外的负重负担。

　　在安装边界的尺寸设计上，这套结构充分考虑了180W伺服电机的外形尺寸特点，整体的横向宽度不超过电机本体的最大外径，纵向的安装高度预留了电机尾部编码器、接线端子的操作空间，安装完成后电机的接线端朝向侧面，不会被基座结构遮挡，方便后期的线缆布线与维护操作。基座上的电机固定孔位采用了通孔设计，螺栓从基座侧穿入直接锁紧在电机前端法兰的螺纹孔上，不需要在电机侧额外加工安装孔，适配原厂标准的JMC180W伺服电机安装尺寸，不需要对电机做任何二次加工就能完成装配。

　　实际应用中，这种吊装安装结构能有效规避卧式安装时电机底座占用设备下部空间的问题，在一些需要在电机下方布置传感器、管线或者其他功能组件的工位，这种结构能让出更多的有效布局空间，同时因为安装位置的抬高，也能减少设备运行时切削液、粉尘等杂物在电机表面积攒的问题，提升电机在复杂工况下的使用寿命。结构的边角位置都做了圆角过渡处理，没有尖锐的棱角，既可以避免装配时划伤操作人员，也能减少应力集中导致的基座开裂风险，在长期承受启停冲击的工况下，结构的疲劳强度能满足设备长期运行的要求。针对传动端可能出现的少量同轴度偏差，基座的止口端面预留了0.1mm的调整余量，装配时可以通过微调电机的位置来补偿加工或者框架焊接带来的安装误差，保证传动链路的顺畅运行，避免因为同轴度偏差导致的电机轴承磨损、联轴器异响等问题。
