工业控制用CNC接线防护箱体结构设计

　　这款CNC板配套的PP防护箱体，主要面向工业现场分布式IO控制、小型设备逻辑控制单元的安装防护场景，在机床辅机控制、小型自动化单机、产线工位信号采集模块的安装中十分常用，能够为内部的控制电路板、接线端子排提供可靠的物理防护，隔绝车间内的切削液飞溅、粉尘飘落，同时避免操作人员误触内部带电接线端子引发安全隐患。

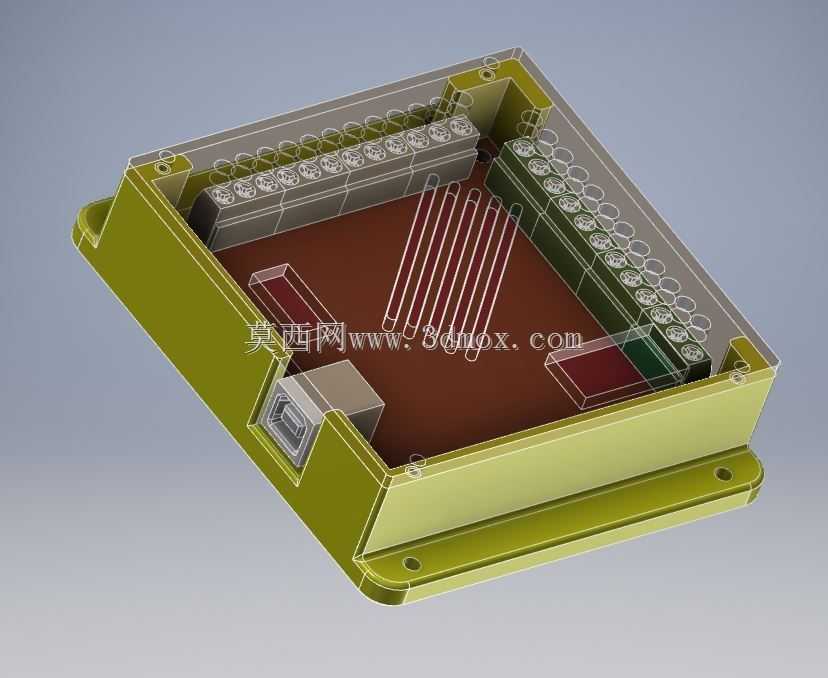

　　从实际使用的角度出发，箱体的设计首先考虑了接线操作的便利性，内部沿两个相邻侧边布置了多组螺钉式接线端子排，端子排的接线位朝向箱体内部预留的操作空间，现场接线时无需额外调整电路板角度，即可完成多芯信号线缆、低压供电线缆的压接固定，端子排旁预留的走线槽位，能够将不同走向的信号线规整排布，避免线缆杂乱堆积在电路板上方，影响后续的检修排查。箱体侧壁预留的USB接口开孔，直接对应内部电路板的调试接口位置，现场调试程序、导出参数时无需拆开上盖，直接插接调试线缆即可完成操作，大幅减少了现场维护的工作量。

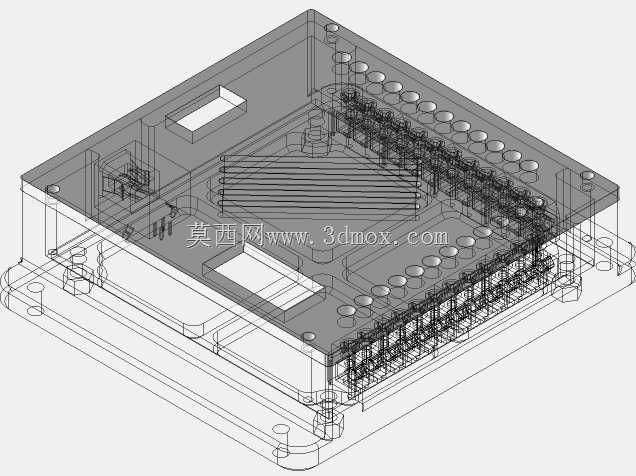

　　结构设计上，箱体采用带安装法兰的一体化底座结构，底座两侧延伸出带安装孔的固定耳，安装孔位的间距经过适配，既可以通过螺栓直接固定在设备的钣金安装板上，也可以搭配导轨卡扣卡装在标准电气安装导轨上，适配不同设备的安装条件。箱体的上下盖配合面做了止口结构，合盖后能够形成弯折的配合缝隙，相比平面贴合的结构，能够更好地阻挡粉尘和飞溅液体渗入箱体内部，配合PP材质本身的耐酸碱、耐油污特性，能够在多数机加工车间、装配车间的环境下长期稳定使用，不会因为接触少量切削液、润滑油出现壳体脆化开裂的问题。

　　内部的电路板安装位做了定位柱设计，电路板放置后可以通过定位柱完成快速定位，不需要反复调整位置即可对准安装孔位，锁上固定螺钉后不会出现电路板移位的情况，避免运输、设备震动过程中电路板与壳体发生摩擦，导致线路磨损短路。箱体的内部空间预留了足够的余量，除了安装当前尺寸的CNC控制板之外，也可以适配相同安装孔位的其他小型控制板，不需要重新加工壳体，提升了箱体的通用适配性。

　　考虑到现场使用的散热需求，箱体内部端子排与电路板的发热元件之间预留了空气流通间隙，上盖采用半透明的PP材质，既可以在不拆开上盖的情况下观察内部接线状态、指示灯工作状态，也不会完全封闭内部空间，设备长期运行时产生的少量热量可以通过配合缝隙缓慢散出，不会因为内部积温过高导致电子元件寿命缩短。安装法兰的厚度做了加强处理，固定螺栓锁紧时不会出现法兰变形断裂的问题，即使在有持续震动的设备上安装，也能保持长期的固定可靠性，不会出现固定松动、箱体移位的情况。

　　在接线出线的位置，箱体边缘预留了多组出线敲落孔位，现场施工时可以根据实际的线缆走向、线缆数量选择对应位置的敲落孔，安装线缆防水接头后即可完成出线的密封处理，不需要额外在箱体上钻孔，减少现场加工的工作量，也避免自行钻孔导致的壳体开裂、防护等级下降问题。整体结构没有复杂的异形曲面，注塑生产时脱模难度低，成型后的尺寸一致性好，批量生产时的良率更高，也能有效控制生产成本，适配工业配件大批量应用的成本需求。
