QPX数控板接线防护壳体结构设计

　　在工业数控设备的电控系统搭建环节，板卡类控制元件的防护与安装一直是结构设计中容易被忽略却直接影响设备运行稳定性的细节，这款QPX数控板配套的接线防护壳体，正是针对嵌入式数控板卡的安装防护需求开发的结构件。从实际应用场景来看，这类壳体主要适配小型数控装置、台式数控改造单元、小型自动化控制终端的内置板卡安装，既可以作为独立控制模块的外置防护外壳，也能嵌入到大型设备的电控仓内作为板卡的独立安装载体，避免板卡直接暴露在积尘、凝露、意外触碰的工况环境中。

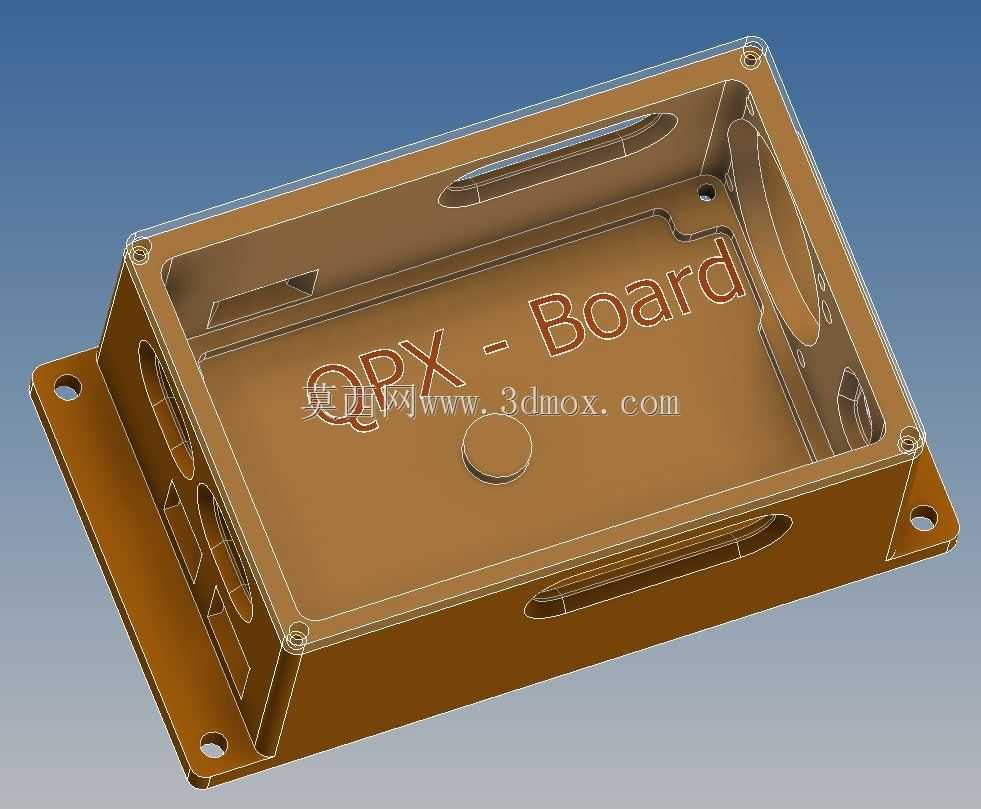

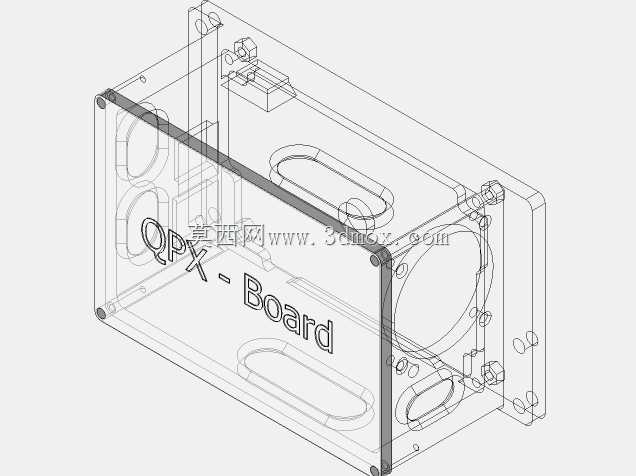

　　从结构设计思路来看，这款壳体采用一体化铣削成型的腔体结构，整体为带安装耳的矩形盒体，腔体内部预留了完整的QPX数控板安装平面，平面上设置的定位凸台刚好匹配板卡上的定位孔位，安装时不需要额外制作定位治具，直接将板卡对准凸台放置即可完成预定位，后续锁付固定螺丝时不会出现板卡偏移的问题。腔体侧壁的开槽并非随意设置，每一处开槽都对应板卡上的外接接口位置，包括电源输入接口、信号通讯接口、调试端口的对应位置都预留了足够的插接操作空间，不会出现接口被壳体遮挡、插头无法完全插入的问题，同时开槽边缘做了圆弧过渡处理，避免插拔接线时割伤线材绝缘层。

　　壳体外侧延伸出的四个带孔安装耳，是考虑到不同安装场景的固定需求设计的，安装耳上的通孔尺寸适配常用的M3/M4规格固定螺丝，既可以通过螺丝将整个壳体固定在设备的安装平面上，也能配合导轨卡扣实现DIN导轨的快速挂载，适配不同设备内部的安装布局。腔体的深度设计经过反复校核，既保证板卡上最高的电解电容、接线端子等元件不会与上盖发生干涉，又尽可能压缩了壳体的整体厚度，减少对设备内部安装空间的占用，对于内部空间紧凑的小型数控设备来说，这种紧凑化的尺寸设计能够大幅提升空间利用率。

　　从功能特性来看，这款壳体除了基础的物理防护作用外，腔体内部的边角位置预留了走线槽位，板卡外接的线材可以沿着槽位规整排布，避免内部线材杂乱堆积影响散热，同时壳体的金属材质本身具备一定的电磁屏蔽效果，能够减少外界电磁干扰对数控板卡信号传输的影响，提升数控系统运行的抗干扰能力。壳体与上盖的配合面采用阶梯式止口设计，合盖后止口位置能够阻挡大部分粉尘从接缝处进入腔体内部，适配车间多尘的常规工业工况，不需要额外增加密封胶条就能满足IP54级别的基础防护要求，如果应用在潮湿或者多油污的工况，还可以在止口位置加装薄橡胶密封垫进一步提升防护等级。

　　在安装边界方面，这款壳体的外部轮廓尺寸经过标准化设计，安装耳的孔位间距与市面上同规格的通用数控板安装盒保持兼容，替换原有老旧壳体时不需要重新在设备安装板上打孔，直接对齐原有孔位就能完成固定，大幅降低现场改造的工作量。腔体内部的安装孔位采用统一的螺纹规格，所有固定螺丝都可以使用同一种规格的内六角扳手进行操作，现场装配和后期维护时不需要频繁更换工具，提升装配和检修的效率。另外，壳体表面做了氧化钝化处理，不会因为长期使用出现锈蚀掉屑的问题，避免金属碎屑掉落到板卡上造成短路隐患，适配工业现场长期连续运行的使用需求。
