20mm规格铝型材配套滑块螺母

　　在工业铝型材框架搭建的各类场景中，这类适配20mm槽宽铝型材的滑块螺母是使用频率极高的连接件，不管是小型设备的防护外罩、流水线工作台的层板安装，还是自动化设备的外围机架、检测工位的治具固定，都能见到它的身影。和普通的外装螺母不同，它可以预先滑入铝型材的T型槽内，在型材长度方向的任意位置实现锁紧固定，不需要在型材上额外打孔攻丝，也不会破坏铝型材本身的阳极氧化表层，装配调整的灵活性远高于传统打孔连接的方案。

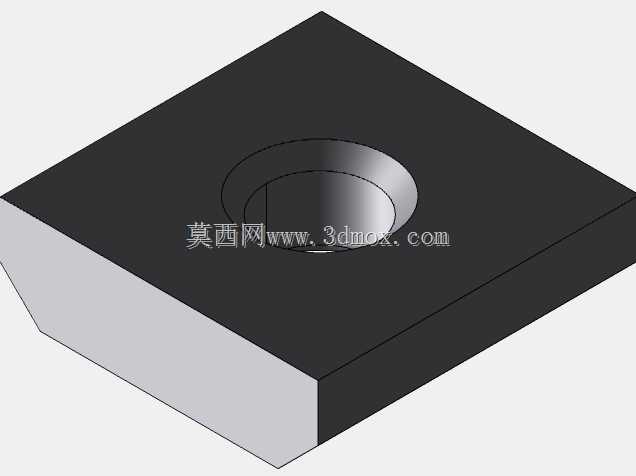

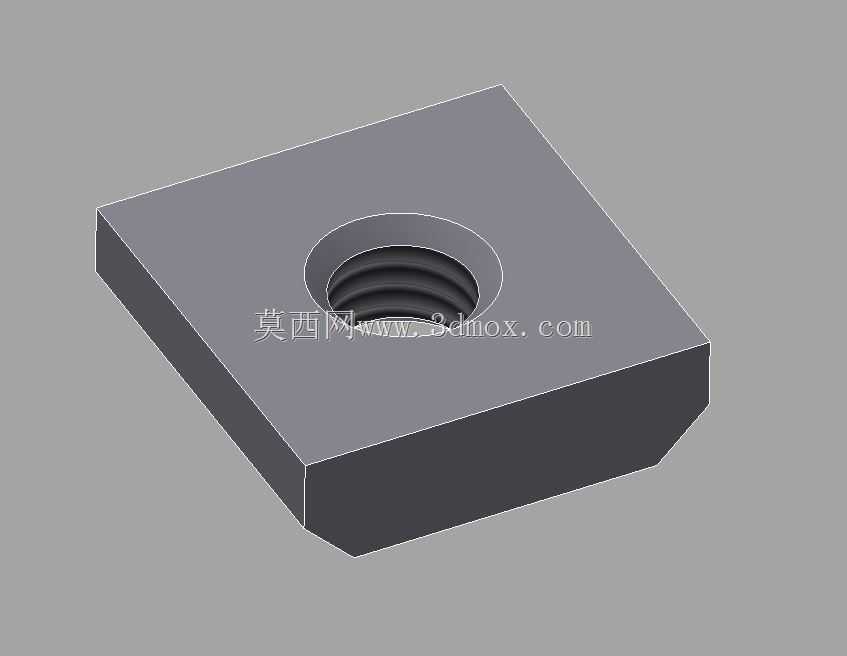

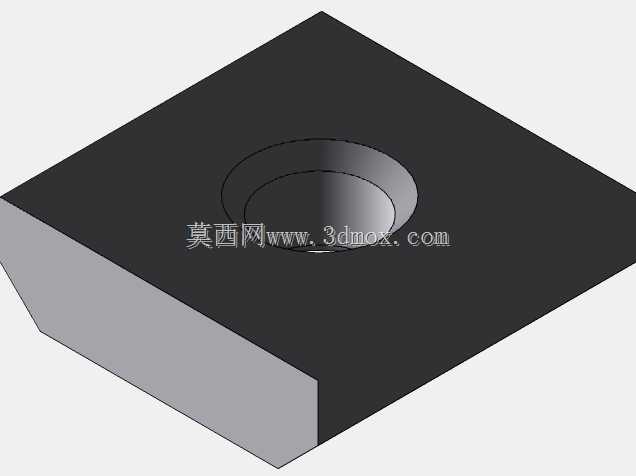

　　从结构设计来看，这款滑块螺母采用方形主体结构，单边做了小角度的倒角处理，这个细节设计是为了在滑入型材槽道的时候减少卡滞，即使是从型材端面装入，也能顺着槽口的导向顺滑推入，不需要反复调整对位角度。螺母中心加工有标准内螺纹孔，螺纹精度适配常用的粗牙螺纹规格，和配套螺栓锁紧的时候，螺纹啮合长度足够，能提供稳定的锁紧力，不会因为反复拆装出现滑牙的问题。螺母的厚度经过匹配设计，装入铝型材槽内之后，上表面和型材槽口基本齐平，不会突出型材表面，避免安装外部板材或者附件的时候出现间隙，保证连接面的平整性。

　　实际选型使用的时候，首先要确认适配的铝型材槽宽参数，这款螺母专门对应20mm系列的欧标铝型材槽道，槽道的内部空腔尺寸和螺母的外形尺寸做了间隙配合设计，既不会因为间隙过大导致锁紧的时候螺母偏转，也不会因为间隙过小出现滑动卡涩。安装的时候既可以在铝型材框架组装前从端面滑入槽道，也可以在框架组装完成后，从槽口的任意位置直接卡入——方形的主体在卡入槽道后，拧紧螺栓的时候螺母会自动卡紧在槽道内部，不会跟转，不需要额外用工具固定螺母本体，单人就能完成装配操作，能大幅提升现场组装的效率。

　　在不同的应用场景下，这款螺母的负载能力也经过实际验证：固定轻型的传感器安装支架、线槽、亚克力防护板的时候，单颗螺母配合对应规格的螺栓就能提供足够的锁紧力；如果是固定较重的承载板、导轨安装座这类负载较大的部件，可以按照受力间距均匀布置多颗螺母，分散连接点的受力，避免长期负载下出现连接松动。和弹片螺母、弹性螺母这类同类型的铝型材连接件相比，这款滑块螺母的结构更简单，整体为实心金属加工而成，没有额外的弹性部件，在频繁调整位置、反复拆装的使用场景下，不会出现弹性部件疲劳失效的问题，长期使用的可靠性更高，适合用在需要经常调整安装位置、设备维护频率较高的工位上。

　　建模的时候，这类零件需要重点关注几个关键尺寸的匹配：首先是螺母主体的外形尺寸，要严格对应铝型材槽道的内部宽度，保证滑动顺畅同时不出现过大旷量；其次是中心螺纹孔的位置度，要保证螺纹孔和螺母端面垂直，避免螺栓锁紧的时候出现偏斜，导致锁紧力不足或者螺栓受力弯曲；另外边缘的倒角尺寸也要控制合理，倒角过大容易导致螺母在槽内锁紧时发生转动，倒角过小则会增加装入时的卡滞概率。实际生产中这类螺母一般采用碳钢或者不锈钢材质加工，表面做镀锌或者镀镍处理，提升防锈能力，适配车间多油污、多粉尘的使用环境，即使长期在工业环境下使用，也不会因为锈蚀导致和铝型材槽道粘连，方便后期的设备改造和部件调整。
