直角攻丝铰孔工装夹具结构设计

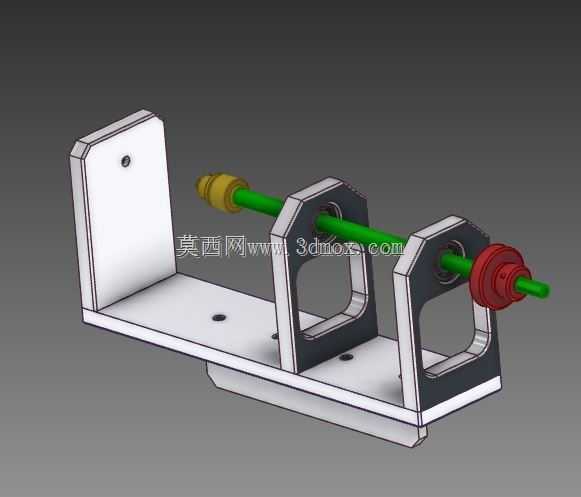

　　在小型金属件批量机加工场景里，经常会遇到需要在工件垂直立面与水平基准面呈直角位置加工内螺纹、完成铰孔工序的需求，这类加工如果单纯依靠操作工手持丝锥、铰刀找正，很容易出现螺纹孔轴线歪斜、铰孔圆度超差、螺纹牙型缺损的问题，尤其是针对小尺寸薄壁工件，手持加工的进给力度很难控制，稍不注意就会造成丝锥断裂在工件内，直接导致工件报废。这套工装就是针对这类直角位置的螺纹加工、铰孔工序设计的专用辅具，整套结构依托L型的安装基座作为承载主体，基座的垂直立板用于和机床工作台或者专用加工工位的定位面靠紧固定，水平底板上开设的多个沉头安装孔，可以适配不同工位的T型槽螺栓固定需求，安装时只要保证基座立板与加工工位的垂直基准贴合，就能快速完成整套工装的定位找正，不需要每次加工前反复校准工装的垂直度，能大幅缩减单件加工的辅助准备时间。

　　基座水平面上设置了两个对称布置的导向支架，两个支架的中心孔保持严格的同轴度，同时中心孔的轴线与基座垂直立板的立面、水平底板的平面都保持精确的垂直关系，这一设计直接保证了穿过支架的加工杆轴线始终与待加工面保持垂直，从根源上避免了手动进给时的角度偏斜问题。加工杆的两端分别适配不同的加工头，一端可以装夹丝锥用于内螺纹攻丝作业，另一端可以换装铰刀用于精铰孔工序，加工杆与导向支架的配合段采用高精度间隙配合，既保证加工杆可以沿轴线顺畅滑动进给，又不会出现径向的晃动，进给过程中加工杆的径向跳动量可以控制在0.02mm以内，完全满足普通精度级别的螺纹加工、铰孔工序的公差要求。靠近垂直立板一侧的加工杆端部设置了进给手轮结构，操作工可以通过转动手轮带动加工杆旋转，同时沿轴向施加稳定的进给力，相比手持铰杠的操作方式，这种带导向的进给结构可以让进给速度保持均匀，不会出现手动操作时忽快忽慢导致的螺纹烂牙、铰孔表面粗糙度超差的问题。

　　两个导向支架与基座底板之间采用可拆卸的螺栓连接结构，如果需要加工不同直径规格的螺纹、铰制不同尺寸的孔位，只需要更换对应中心孔尺寸的导向支架，同时换装匹配的加工杆即可，不需要更换整套工装基座，能有效降低多规格加工场景下的工装制作成本。基座垂直立板上开设的定位孔，可以配合定位销实现工装与待加工工件的快速定位，装夹工件时只要将工件的定位基准孔与立板上的定位销对齐，就能保证待加工孔位的轴线与加工杆轴线完全重合，不需要每次装夹都反复对刀找正，对于小批量多批次的同规格工件加工来说，能有效降低操作工的劳动强度，同时提升加工工序的一致性，减少不同操作工操作带来的加工质量波动。

　　从安装边界来看，整套工装的水平底板长度控制在200mm以内，垂直立板高度不超过120mm，整体占用的工位空间很小，既可以固定在台式钻床的工作台上配合动力头完成机动进给加工，也可以单独作为手动加工工装放置在钳工台面上使用，适配的加工场景非常灵活。导向支架上还设置了注油孔，可以定期向导向孔内加注润滑油，减小加工杆滑动进给时的摩擦阻力，延长工装的使用寿命，同时避免加工杆往复运动出现卡滞，影响加工过程的顺畅性。加工杆上设置的行程限位结构，可以控制丝锥、铰刀的进给深度，防止进给过深导致丝锥碰到底孔端面、或者铰孔深度超出工艺要求，对于有严格深度要求的螺纹孔、铰孔加工来说，这个限位结构可以直接保证加工深度的一致性，不需要操作工每次加工都反复测量深度尺寸，进一步提升加工效率。

　　在实际车间应用中，这类工装尤其适合小型钣金件、型材件的端面螺纹加工，这类工件本身刚性较差，如果采用机用攻丝直接加工，很容易因为进给冲击力导致工件变形，而这套手动导向工装的进给力度可以由操作工灵活控制，遇到加工阻力变大的情况可以及时反转退刀排屑，有效降低丝锥断裂的风险。同时整套结构没有复杂的传动部件，日常维护只需要定期清洁导向孔内的切屑、加注润滑油即可，不需要复杂的调试维护，非常适合车间一线的加工场景使用，对于没有专用攻丝机的小型加工门店来说，这套工装可以在普通台钻甚至钳工台上完成高精度的直角位置攻丝、铰孔作业，投入成本很低，但能带来的加工质量提升效果非常明显。
