适用于齿轮箱的直齿圆柱齿轮结构设计

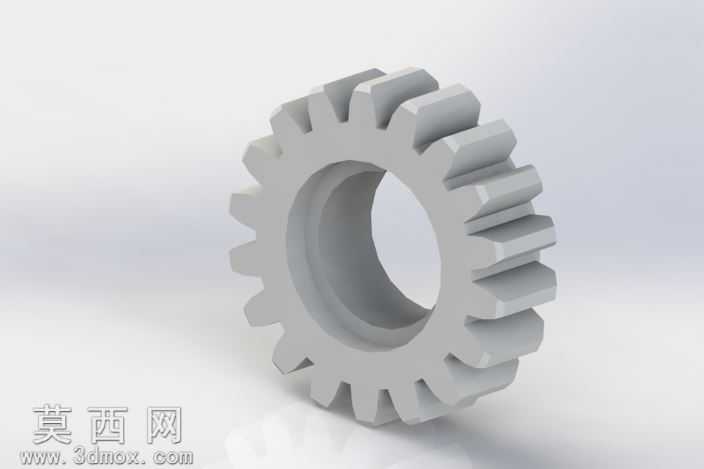

该齿轮模型采用三维参数化建模方式完成，建模过程中首先以齿轮分度圆、齿顶圆、齿根圆的基准参数为核心，先绘制齿轮的中心基准轴与径向基准平面，确定齿轮的内孔直径、齿宽、齿顶高系数、顶隙系数等核心结构参数，通过渐开线齿廓的参数化方程生成单齿的齿廓曲线，再通过圆周阵列操作完成全部轮齿的结构生成，保证所有轮齿的齿距、齿形精度完全一致，符合标准直齿圆柱齿轮的啮合参数要求。模型的结构设计完全适配齿轮箱的装配需求，中心内孔采用光滑圆柱孔设计，可与齿轮箱的传动轴形成间隙配合，保证传动过程中齿轮的回转精度，齿宽尺寸经过合理设定，既保证足够的轮齿接触强度，又避免齿宽过大带来的偏载问题。材质设定上选用工程中常用的45号钢材质，渲染时赋予金属哑光质感，还原钢制齿轮经过机加工后的真实表面效果，轮齿的端面、齿面、内孔壁等不同加工面设置了差异化的粗糙度表现，区分铣削加工面与磨削加工面的视觉差异。设计过程中重点考量了齿轮的传动啮合特性，所有齿形参数均符合标准直齿轮的设计规范，齿根处做了标准圆角过渡处理，避免应力集中导致的轮齿断裂问题，轮齿的齿顶倒角也做了合理设置，减少齿轮啮合过程中的冲击与磨损。该齿轮作为齿轮箱内的核心传动零件，可与同模数的其他直齿轮形成稳定的啮合传动关系，实现固定传动比的动力传递，整体结构简洁规整，无多余的冗余设计，既满足机械传动的强度与精度要求，也适配齿轮箱内部的紧凑安装空间，建模过程中保留了所有参数化特征，后续可根据实际传动需求调整模数、齿数、齿宽等参数快速生成适配不同工况的齿轮变体。
