老式手摇研磨机机械结构设计

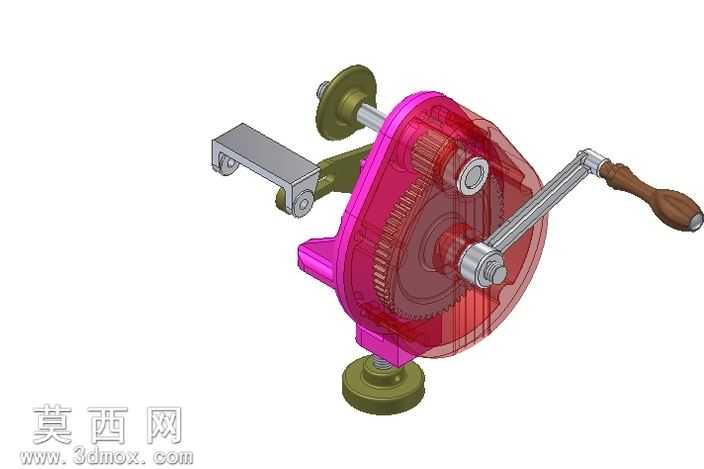

本作品为老式手摇研磨机的三维结构设计，采用Autodesk Inventor完成全参数化建模与装配验证，整体还原了传统手动研磨设备的机械运作逻辑。建模阶段首先对核心传动组件进行尺寸推导，以手摇曲柄的输入扭矩为基准，匹配内部渐开线圆柱齿轮的模数、齿数与传动比，确保手动输入较小的力即可带动磨盘输出足够的研磨扭矩，齿轮齿形按照标准渐开线参数绘制，齿面啮合间隙控制在合理公差范围内，避免传动卡滞。外壳部分采用半透明可视化设计，建模时通过曲面拉伸、倒角、抽壳命令完成壳体的异形轮廓构建，半透明材质赋予时调整了漫反射与透明度参数，既可以清晰展示内部齿轮排布与传动路径，又保留了壳体的结构质感。曲柄组件分为金属转轴与木质握柄两部分，金属转轴采用镀铬金属材质，设置了合适的金属粗糙度与反射参数，还原金属构件的冷硬质感，木质握柄则赋予木纹纹理材质，调整纹理映射方向匹配握柄的圆柱曲面，还原实木握柄的触感视觉效果。底部固定底座采用带安装孔的法兰式结构，建模时预留了标准紧固件安装位，可通过螺栓将整机固定在工作台面，避免研磨作业时设备晃动。输出端的磨盘安装轴与齿轮组输出轴采用同轴设计，通过键连接传递扭矩，磨盘端面设置了研磨齿结构，可适配不同研磨作业的需求。整体装配过程中添加了符合实际机械运动的约束关系，手摇曲柄可带动整组齿轮完成连续传动，所有运动部件无干涉，结构设计兼顾了传统手动工具的实用性与机械结构的合理性，可作为手动传动机械的教学参考模型，也可用于复古五金工具的结构改良设计参考。
