卷料裁切工位送料切纸一体化结构

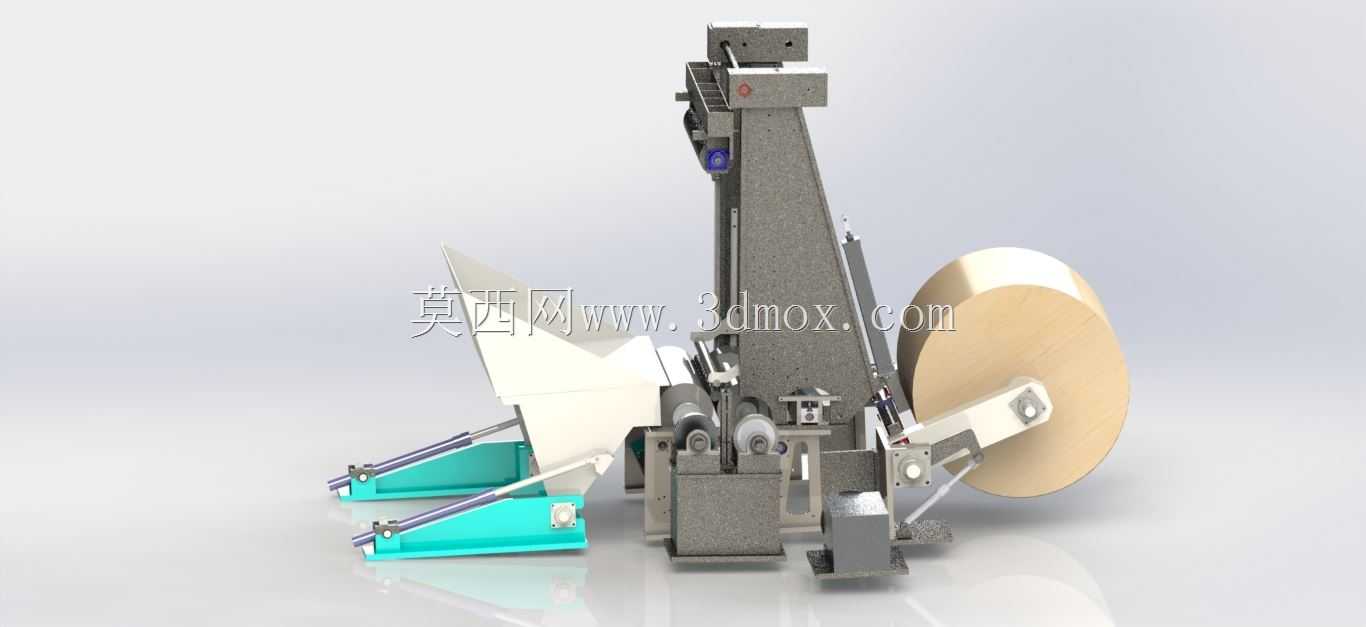

　　这套卷料裁切结构主要面向软质卷状纸品的连续加工场景，常见于包装印刷生产线的前端备料工段、纸品深加工的定长裁切工位，也可适配薄型无纺布、柔性包装膜类卷材的定长切断工序，替代传统人工拉料裁切的低效作业模式，解决人工裁切长度误差大、切口不齐、送料张力波动导致的材料褶皱问题。从结构布局来看，整套机构采用立式集成排布，底部通过两组可调式支撑脚完成整机调平，支撑脚带有腰型安装孔，可适配不同安装基面的固定需求，整机安装边界宽度控制在800mm区间，纵深方向预留1200mm的操作维护空间，高度方向总尺寸不超过1500mm，可直接嵌入现有生产线的卷材出料端，不需要对原有产线做大规模结构改造。纸卷承载部分采用悬臂式气胀轴支撑结构，

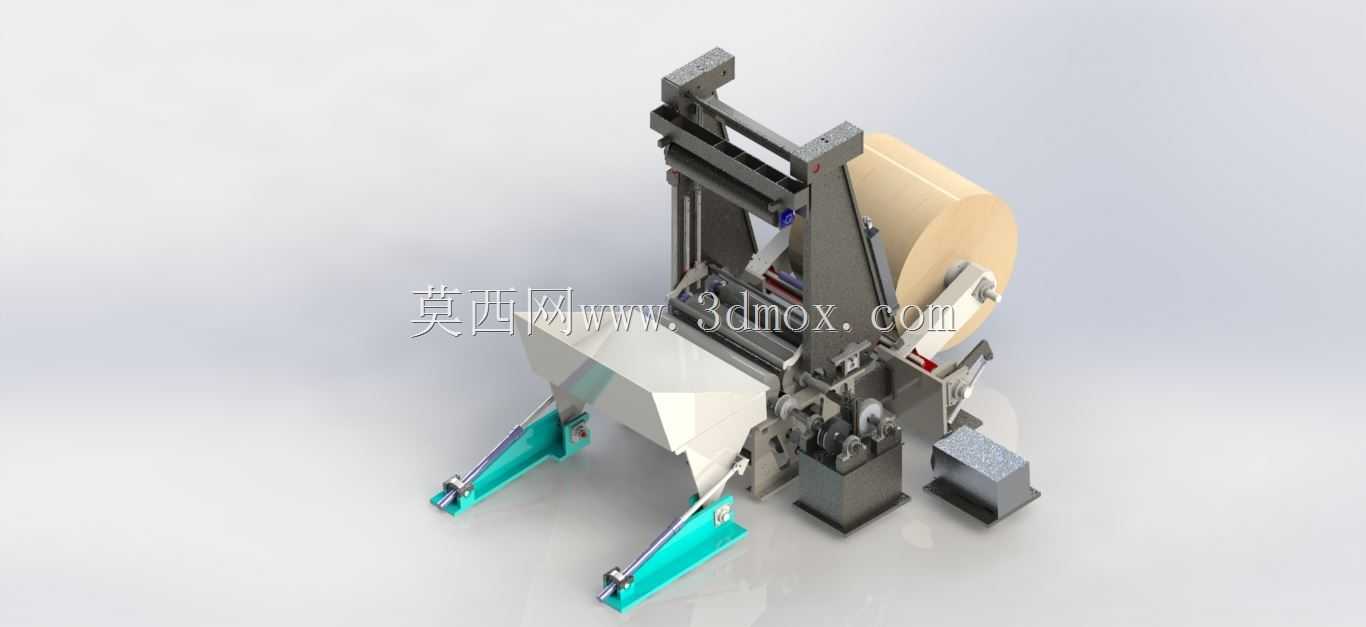

　　可适配最大直径600mm、幅宽500mm以内的卷装材料，气胀轴端带有阻尼调节机构，可根据材料厚度、送料速度实时调整放卷阻尼，避免放卷过程中纸卷惯性过冲导致的材料松垮、偏移问题。送料路径上设置了多组导向辊，其中一组导向辊带有张力检测摆臂，可实时反馈送料张力波动，联动放卷阻尼机构做动态调整，保证送料过程中材料始终处于张紧但不拉伸的状态，避免薄纸类材料被拉断或者出现拉伸变形。裁切执行部分采用滚切与直切结合的结构设计，定长送料完成后，压料机构先动作将材料压紧固定，避免裁切过程中材料移位，随后裁切刀组下行完成切断，切口平整度可控制在0.2mm以内，满足后续印刷、包装工序的材料边缘精度要求。两侧的青绿色支撑构件为裁切工位的角度调节支架，

　　可根据不同产线的出料高度、接料方向调整裁切工位的倾斜角度，调整范围在0-15度区间，适配不同高度的接料平台或者后续输送机构的进料高度。设备的驱动部分集中布置在机架侧方，传动路径做了封闭防护，避免生产过程中纸尘落入传动机构导致的卡滞、磨损问题，日常维护时仅需打开侧方防护盖板即可完成传动部件的润滑、检修操作。接料部分采用倾斜式导料板结构，裁切完成的单张材料可沿导料板自然滑落到接料台或者后续输送带上，不需要额外设置拨料机构，减少了结构复杂度与故障点。在设计这套结构时，优先考虑了卷材换料的操作便捷性，气胀轴的锁紧机构采用快拆式设计，更换纸卷时不需要额外工具，仅需扳动锁紧手柄即可完成气胀轴的拆卸与安装，单卷换料时间可控制在2分钟以内，

　　适配多规格小批量的生产切换需求。机架主体采用方管焊接结构，焊接后做整体去应力处理，避免长期运行过程中机架变形导致的送料精度下降、裁切对位偏移问题，所有与材料接触的辊面均做了硬质阳极氧化处理，表面粗糙度控制在Ra0.8以内，避免刮伤材料表面影响成品质量。针对不同厚度的材料，裁切刀的下压力度可通过侧方的调节螺母做微调，裁切薄纸时降低下压力避免刀组磕碰损伤，裁切厚纸或者复合层材料时增大下压力保证切口完全切断，不会出现连丝、毛边问题。送料辊采用橡胶包覆辊与钢辊对压的结构，对压间隙可根据材料厚度做无级调节，保证送料过程中不会出现打滑、送料长度误差超差的问题，送料长度精度可控制在±0.5mm/m以内，满足绝大多数纸品加工、包装备料的精度要求。
