大口径法兰式蜗轮传动蝶阀三维设计

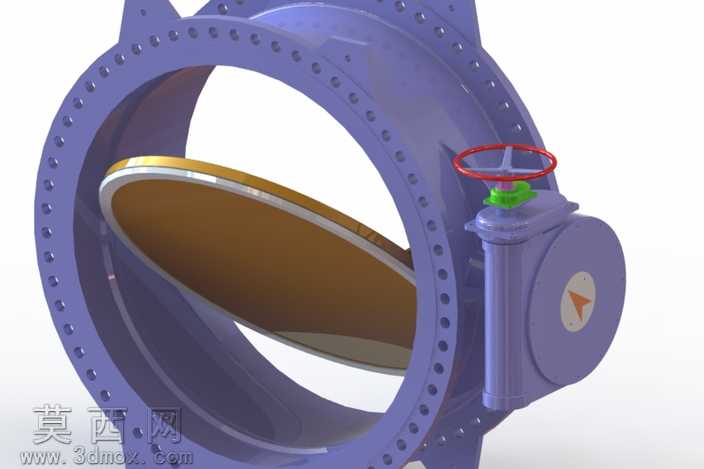

本模型为公称通径DN2500、公称压力PN25的大口径蝶阀三维设计成果，建模过程严格遵循工业阀门设计规范，先通过草图绘制确定阀体法兰的螺栓孔分布、阀座密封面的尺寸基准，再通过旋转、拉伸、阵列等特征命令完成主体结构搭建。阀体采用流线型筒状结构，法兰端面上的螺栓孔沿圆周均匀阵列，保证与管道对接时的受力均匀，阀体内腔做了平滑过渡处理，可有效降低流体通过时的阻力损失。蝶板采用偏心密封结构设计，密封面贴合金属与软质复合材质，既保证高压工况下的密封可靠性，又减少启闭过程中的密封面磨损，蝶板边缘做了圆弧过渡处理，避免流体冲蚀造成的结构损伤。驱动部分采用蜗轮蜗杆传动机构，顶部设置红色手轮作为操作输入端，蜗轮箱侧面带有开度指示标识，可直观反馈阀门的启闭角度，传动机构的壳体做了加强筋设计，提升大扭矩输出时的结构强度。材质分配上，阀体与蝶板主体赋予金属哑光紫蓝色涂装材质，模拟工业阀门的防腐漆面效果，密封面赋予金色金属材质区分密封结构，手轮采用红色哑光塑料材质，开度指示盘采用白色底配红色箭头的标识材质，各部件材质区分清晰，便于识别结构组成。渲染阶段采用柔和的工业场景光源，通过多角度光影突出阀体的曲面轮廓与法兰的螺栓孔细节，透明背景设置可方便将模型直接导入管道系统装配场景中使用。设计过程中充分考虑大口径阀门的安装与维护需求，蜗轮机构与阀体采用分体式连接结构，便于后期拆卸维护，整体结构比例协调，所有配合部位均预留合理的装配间隙，完全符合实际工业阀门的生产制造要求，可用于管道系统的流体通断控制、流量调节工况的仿真演示与装配验证。
