25W功率铝壳线绕电阻三维结构设计

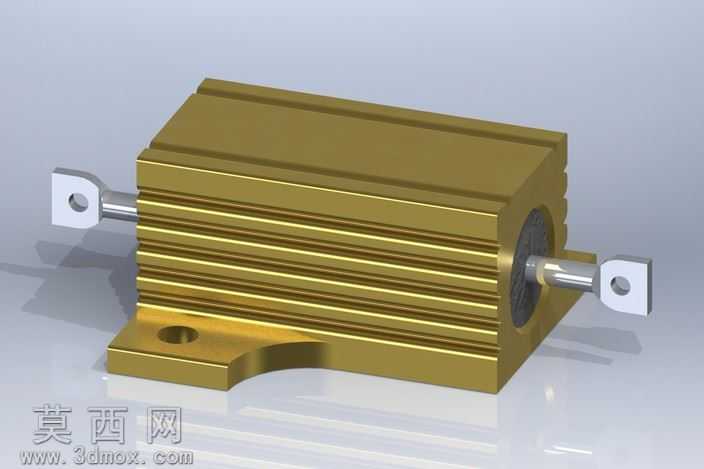

本作品为25W功率型铝壳线绕电阻的三维参数化建模成果，建模阶段以实际工业用功率电阻的实物测绘尺寸为基准，采用SolidWorks完成全参数化结构搭建，先通过草图绘制勾勒出铝制散热外壳的基础轮廓，针对外壳表面的平行散热鳍片结构，使用线性阵列特征完成等距排布，保证鳍片间距、厚度完全符合散热设计规范，同时对外壳底部的安装固定座做了细节处理，预留的安装孔位尺寸适配标准紧固件规格，安装座与主体外壳的衔接处做了平滑过渡的圆角处理，避免应力集中问题。内部电阻芯的建模还原了线绕电阻的缠绕结构，两端的金属引出端采用拉伸与切除特征组合制作，引出端的接线片开孔尺寸匹配常规电路接线端子规格，各零部件之间的装配关系完全按照实际产品的组装逻辑设置配合约束，保证装配体无干涉、结构可动逻辑符合实物特性。渲染阶段采用Keyshot完成材质与场景搭建，铝制外壳赋予金色阳极氧化铝材质，调整材质的粗糙度与金属度参数还原金属氧化层的哑光金属质感，散热鳍片的缝隙处通过光影设置强化结构层次感，两端引出端赋予抛光不锈钢材质，与金色铝壳形成视觉区分，底部安装座与外壳做同材质处理保证视觉统一性，场景采用柔和的工作室漫反射光源，避免强反光掩盖结构细节，同时添加轻微的环境遮蔽效果突出各部件的衔接关系。设计过程中重点考量了该类功率电阻的散热需求，外壳鳍片的排布方向、整体结构的通风间隙都经过合理性验证，既还原了实物的外观特征，也完整复现了产品的内部结构逻辑，可用于电子电路教学演示、电气设备装配仿真、产品宣传展示等多个场景，模型各参数可编辑调整，能够适配不同功率规格同类型电阻的快速改型设计。
