博世力士乐重载支撑调平脚结构

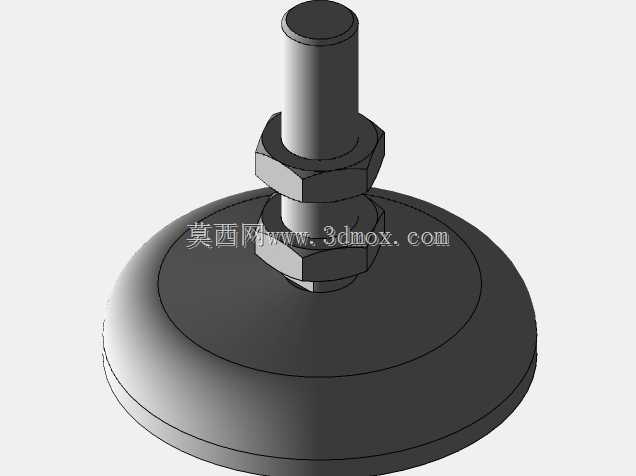

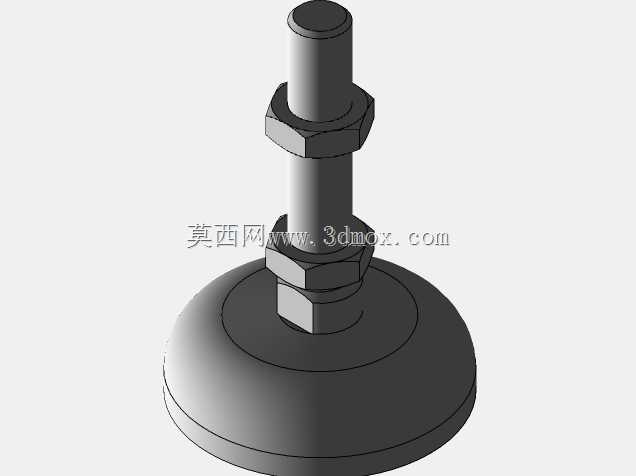

　　在各类工业生产设备、输送线体、大型机架的安装部署环节，地面平整度偏差带来的设备水平度误差，始终是影响设备运行稳定性、加工精度、使用寿命的核心因素之一，这类调平支撑脚正是为解决该类工程问题设计的标准支撑部件。不同于普通固定地脚，该款调平脚采用螺杆与底座组合的结构，通过螺杆上的多组锁紧螺母实现高度调节与位置锁止，能够在不额外垫塞垫片的前提下，单点位实现毫米级的高度微调，适配不同平整度的水泥地面、环氧地坪甚至钢板铺装地面的安装需求。从结构设计逻辑来看，底座采用大直径盘式结构，底部为平整接触面，能够有效分散设备传导下来的垂直载荷，避免局部压强过大造成地面凹陷或者支撑点下沉，盘体边缘做了圆弧过渡处理，

　　既可以减少安装过程中边角磕碰造成的人员划伤，也能避免应力集中导致的底座受力开裂。螺杆部分采用全牙外螺纹设计，配合上下两组锁紧螺母，在调整到目标高度后，通过双螺母对顶锁死的方式，彻底消除螺纹间隙带来的支撑松动问题，即使设备运行过程中存在持续振动，也不会出现支撑高度偏移、设备倾斜的情况。实际应用场景中，这类调平脚广泛适配各类自动化装配线、皮带输送机、小型加工机床、检测设备台架、工业铝型材机架的底部支撑，单点位额定支撑载荷可以覆盖从轻型工作台到中重型加工设备的需求，安装时不需要在地面做预埋膨胀螺栓固定，仅靠底座与地面的摩擦力以及设备自身重量即可实现稳定支撑，部分需要频繁移位调整布局的生产车间，

　　使用这类调平脚可以大幅降低设备重新部署的工作量，不需要反复做地面打孔预埋。从安装边界尺寸来看，底座直径的设计充分考虑了支撑稳定性需求，直径越大支撑抗倾覆能力越强，螺杆长度覆盖了常见的地面高度差调节范围，常规场景下50毫米以内的地面平整度偏差都可以通过该调平脚完成水平校准，不需要额外垫高底座。设计过程中，螺杆与底座的连接部位做了应力强化处理，避免侧向力作用下螺杆从底座根部断裂，螺纹采用标准公制粗牙螺纹，通用性强，现场安装时如果出现螺杆长度不匹配的情况，可以直接替换同规格标准螺杆，不需要整体更换支撑脚，降低现场维护的配件成本。在设备水平校准作业时，作业人员只需要先将所有支撑脚预锁在设备底部安装孔位，将设备落位到目标安装位置后，

　　逐一旋转调节螺母调整各点位高度，配合水平仪完成整机水平度校准后，将上下锁紧螺母对顶拧紧即可完成安装，整个过程不需要复杂的专用工具，普通活动扳手即可完成全部操作。相比传统的焊接式固定地脚，这种可调式结构能够抵消地面沉降带来的设备倾斜问题，后期设备运维过程中如果出现地面局部沉降，只需要重新微调对应点位的支撑高度即可恢复设备水平，不需要重新吊装设备做基础整改。针对有防震需求的精密加工、检测类设备，这类金属盘式调平脚还可以在底座底部加装橡胶减震垫，进一步隔绝地面传导的振动，同时避免金属底座与环氧地坪直接接触造成地面漆面划伤。整个结构没有复杂的活动机构，所有部件均为标准机械加工件，故障率极低，长期使用过程中仅需要定期检查锁紧螺母是否出现松动，不需要做额外的润滑保养，适配绝大多数工业生产场景的设备支撑需求。在三维建模过程中，该模型完整还原了螺纹细节、螺母外形、底座的圆弧过渡特征，结构工程师在做设备整体布局设计时，可以直接调用该模型装配到机架底部，提前校验安装空间、调节行程是否满足现场部署需求，避免后期生产装配时出现支撑脚与地面线槽、周边设备干涉的问题。
