博世力士乐工业设备基础支撑安装座

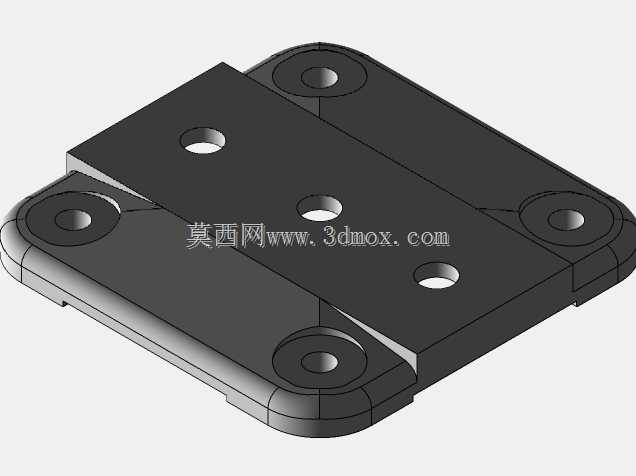

　　在工业自动化生产线、重型设备装配工位以及模块化工业工作站的搭建场景中，这类基础支撑部件是整套设备安装精度与运行稳定性的核心载体，很多现场调试出现的振动异响、位置偏移、同轴度超差问题，追根溯源往往是底部支撑座的选型或安装匹配度不足导致的。这款支撑件采用上下叠合式的板体结构，下层基座设置四个带沉孔的安装位，可直接通过螺栓固定在型材机架、铸铁平台或者混凝土预埋板上，沉孔设计能够让螺栓头完全没入板体内部，不会出现突出部分干涉上层部件安装的问题，同时四个安装孔的孔位公差经过严格控制，能适配市面上主流的欧标、国标工业铝型材安装孔距，也能匹配铸铁设备平台的标准T型槽间距，不需要现场二次扩孔调整。上层承载板设置三个贯通安装孔，

　　用于固定上方的力士乐系列功能组件，不管是线性导轨的端部固定座、气动元件的安装支架还是小型输送模组的底部连接，都能通过这三个孔位实现精准定位，孔位周边做了局部加厚处理，在螺栓锁紧时不会因为局部应力集中导致板体变形，长期承受交变载荷也不会出现孔位滑牙、板体翘曲的问题。从设计思路来看，这款支撑件没有采用一体化整块式结构，而是拆分上下两层板体，中间通过定位止口配合，既保证了装配后的整体刚性，又能在需要调整上层组件高度或者更换不同规格承载板时，不需要拆卸整个底部基座，只需要松开上层连接螺栓就能完成调整，大幅降低了现场维护的拆装工作量。板体的边角位置都做了圆弧过渡处理，没有尖锐的直角毛刺，一方面避免了安装过程中划伤操作人员的风险，

　　另一方面也减少了应力集中点，在设备运行产生持续振动的工况下，不会从边角位置萌生疲劳裂纹。上下板体的配合面做了精铣加工，平面度控制在0.02mm以内，安装后不会出现面贴合不实导致的虚位，承载时受力均匀分布在整个接触面上，不会出现局部压强过大导致的板体压痕或者变形。在实际选型使用时，需要注意安装边界的预留：下层基座的整体外轮廓尺寸要比安装面的有效承载区域单边小5mm以上，方便调整安装位置时的微调操作，四个沉孔的深度要匹配所选螺栓的长度，螺栓锁紧后末端不能超出基座底面，否则会导致支撑座放置不平，运行时产生规律性振动。上层承载板的三个安装孔中心距要和待固定组件的安装孔位做匹配校验，如果存在微小偏差，

　　可以通过上层板与下层基座之间的调整间隙做微量补偿，补偿量控制在0.5mm以内不会影响整体支撑刚性。这类支撑件在实际产线中应用范围极广，从皮带输送机的端部驱动座支撑、气动冲压工位的模具安装底座，到检测设备的传感器支架固定基座，都能看到同结构支撑件的身影，它不需要复杂的定制加工，标准件的形式就能覆盖大部分常规安装需求，相比现场焊接的自制支撑座，它的加工精度更高、安装一致性更好，不需要焊后做时效处理和二次机加工，能大幅缩短设备组装的周期。在承载能力方面，板体采用高强度合金结构钢材质，经过表面发黑处理防锈，静态承载能力可以达到800kg以上，完全能满足大部分工业轻型、中型设备的支撑需求，即使是有一定冲击载荷的工位，只要螺栓锁紧力矩符合要求，也不会出现支撑失效的问题。很多结构设计人员在做设备方案时，往往容易忽略底部支撑件的选型，随便找一块钢板打孔焊接就投入使用，最后在调试阶段出现各种各样的安装精度问题，反而耗费更多的时间去整改，选用这类成熟的标准支撑部件，从设计源头就规避了很多潜在的结构风险，也能让整个设备的外观规整度更高，安装维护的便利性也更好。
