博世力士乐滑动门随机钥匙锁结构设计

　　在工业柜体、设备防护舱、车间隔断滑动门的配套锁具选型中，这类带随机钥匙的滑动门锁是应用占比颇高的一类部件，尤其适配需要分级权限管控的生产现场场景——不同运维人员持对应钥匙开启对应舱门，避免无关人员误动设备内部的传动、电气元件，从物理层面筑牢设备运维的安全边界。从实际安装场景来看，这类锁具主要适配厚度1.2mm到2.5mm的冷轧钢门板，安装时不需要在门板上做复杂的沉台加工，仅需按照定位尺寸冲裁出对应矩形安装孔与两个定位小孔，即可从门板外侧将锁体嵌入，通过背部的两个卡扣与锁紧片完成固定，整个安装过程不需要额外焊接工序，适配钣金加工的常规流水线作业节奏，能有效降低柜体生产环节的装配工时。

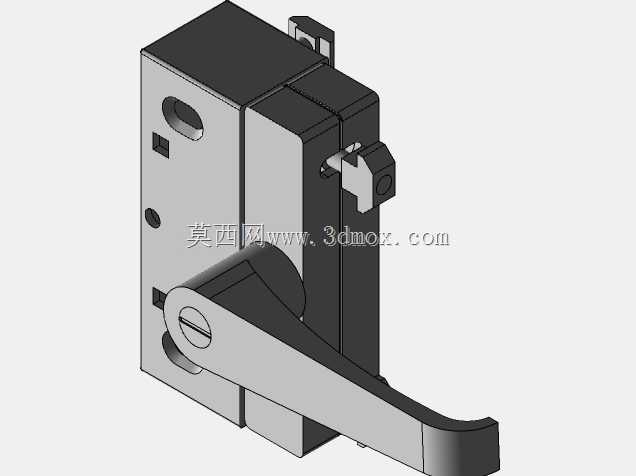

　　从功能特性层面拆解，这款锁的核心设计点在于随机钥匙的适配逻辑：每把锁的锁芯弹子排布做了差异化配置，同批次锁具的钥匙互开率能控制在千分之一以内，既满足单台设备的独立管控需求，也可根据用户需求做通开组配置，适配整条生产线统一运维的管理需求。锁体的执手做了加长杠杆设计，开启时的力臂长度经过测算，操作人员带劳保手套操作时也能轻松施力，转动执手的过程中，锁舌会沿着内部导向槽做直线伸缩动作，锁舌的伸出量达到12mm，能牢牢勾住滑动门的门框挡边，即使设备运行过程中产生持续振动，锁舌也不会出现自行滑脱的问题，避免滑动门意外开启引发的安全隐患。

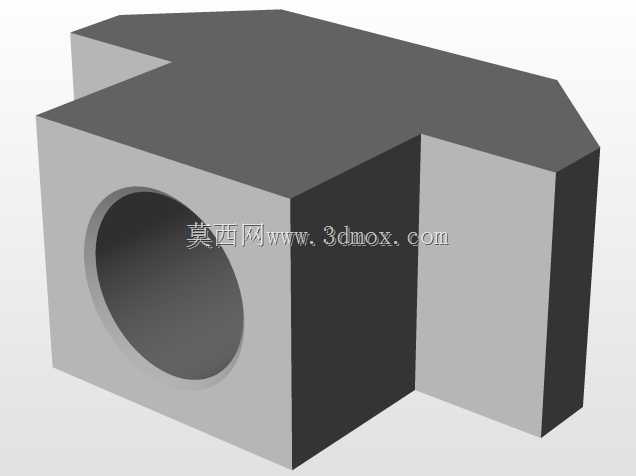

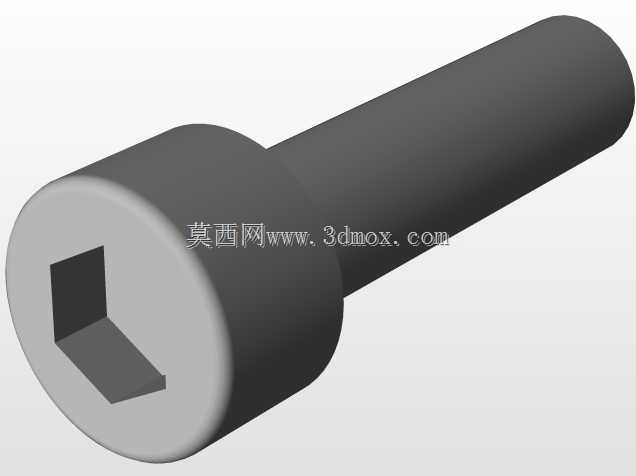

　　从结构设计思路来看，整个锁体采用模块化拆分设计，分为外壳基座、执手传动组件、锁芯限位组件、锁舌滑动组件四个独立模块，各模块之间通过卡扣与小直径圆柱销完成装配，没有采用过多的螺丝紧固件，一方面能减少装配环节的零件数量，降低生产过程的物料管理成本，另一方面也能避免长期使用过程中螺丝松动引发的锁体卡滞问题。锁体的外壳基座采用锌合金压铸成型，表面做黑色喷塑处理，能适应车间内的油污、切削液飞溅环境，不会出现短时间内锈蚀掉漆的问题；执手部分采用同材质压铸后做哑光喷砂处理，握持时的摩擦力足够，即使手上沾有少量油污也不会出现打滑情况。锁芯部分采用铜质弹子搭配不锈钢弹簧，长期插拔钥匙的磨损量极小，能满足万次以上的开启寿命要求，适配工业设备十年以上的使用周期。

　　关于安装边界的尺寸细节，这款锁的整体外露轮廓尺寸控制在长120mm、宽65mm、厚度28mm的范围内，安装后突出门板表面的高度仅22mm，不会在滑动门开合过程中与周边的门框、管线支架产生刮碰；锁体背部嵌入门板的深度为32mm，需要预留的内部安装空间不超过门板后方40mm范围，即使滑动门背部布置有走线槽、小型电气元件，也不会出现安装干涉问题。锁舌的动作行程为15mm，适配滑动门与门框之间3mm到8mm的间隙范围，不需要在安装时做过于精密的间隙调整，能降低钣金加工的精度要求，减少生产环节的返工率。在实际使用过程中，当钥匙插入锁芯转动到解锁位置时，执手的转动限位会被解除，此时向下扳动执手即可带动锁舌回缩，完成开门动作；关门后将执手扳回原位，拔出钥匙后锁芯会自动弹出限位销，将执手锁死，此时外力扳动执手无法带动锁舌动作，能有效防止非授权开启。

　　针对工业场景的特殊使用需求，这款锁的内部传动部件做了防卡滞设计：锁舌与导向槽之间预留了0.2mm的配合间隙，并且在导向槽表面做了自润滑涂层处理，即使有少量灰尘、铁屑进入锁体内部，也不会造成锁舌卡滞，日常运维仅需要每半年在锁芯内注入少量石墨粉润滑即可，不需要做复杂的拆解维护。锁体的所有外露边角都做了R2以上的圆角处理，安装后不会有尖锐的边角突出，避免操作人员过往时被刮蹭受伤，符合工业设备的安全设计规范。在配套不同类型的滑动门时，这款锁可以根据门的开合方向调整锁舌的安装方向，不需要更换额外的配件，仅需要拆解锁体背部的锁舌固定销，将锁舌旋转180度后重新固定即可适配左开、右开两种滑动门安装需求，能大幅减少锁具的备货品类，降低设备生产企业的物料库存压力。
