嵌入式地板电子锁机械结构设计

　　这款锁具主要应用于洁净车间、数据中心机房、涉密办公区域、高端实验室等场景的地面嵌入式安装需求，区别于常规门装锁具，这类场景中部分通道门、设备检修口、地面管线盖板需要与地面齐平的锁止结构，避免凸起结构绊碍通行，同时满足权限管控要求，防止非授权人员开启地面盖板或进入管控区域。

　　从实际用途来看，该锁体承担地面封闭构件的锁止固定功能，日常状态下锁舌伸出卡入安装基座的锁止位，将地面盖板与地面基层牢牢固定，授权触发后锁舌收回即可开启盖板，同时考虑到电控系统可能出现断电、驱动故障的情况，专门设置了手动释放结构，无需拆解锁体即可从指定位置完成手动解锁，避免电控失效后盖板无法开启的应急难题。

　　功能特性上，锁体采用12V低压驱动方案，适配工业场景常见的弱电供电体系，无需单独布设高压供电线路，降低安装布线的安全风险与成本。锁体内部设置两级传动结构，驱动端的动力通过传动柱传递至锁舌，运动过程中设置导向限位结构，避免锁舌伸缩出现卡滞、偏斜问题。顶部的四个圆形沉台结构为安装固定位，可通过沉头螺丝将锁体主体固定在盖板背面的安装槽内，顶部的圆形旋钮为手动解锁的操作端，当电控驱动失效时，旋转该旋钮即可通过内部的离合结构脱开驱动传动，手动带动锁舌收回完成解锁。锁体侧面的圆形结构为锁舌的伸出端，锁舌采用圆柱形结构，相比片状锁舌抗剪切能力更强，能够承受更大的外力撬动，适配地面盖板可能承受的踩踏、重物碾压带来的载荷冲击。

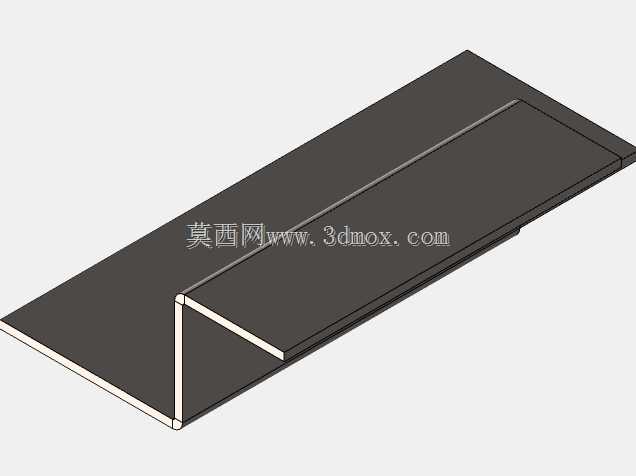

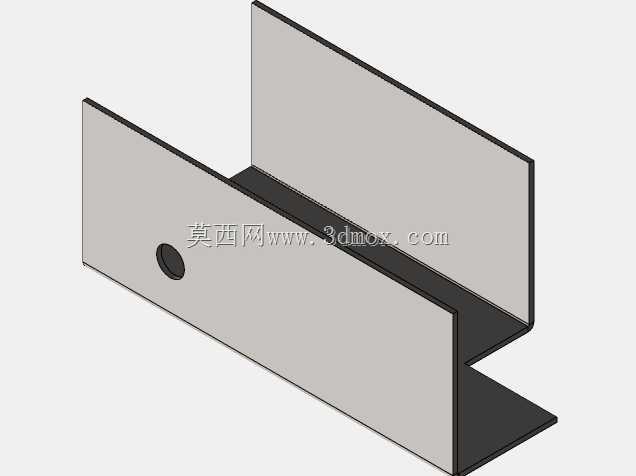

　　设计思路上，整体采用长方体盒式集成结构，所有传动、驱动部件全部集成在金属壳体内，壳体采用折弯焊接成型的金属结构，具备足够的结构强度，同时可以隔绝地面下的潮气、灰尘进入锁体内部，提升部件使用寿命。设计过程中优先考虑安装的齐平性要求，锁体整体嵌入盖板背面的预留槽内，仅手动解锁旋钮与盖板表面齐平，不会在地面形成凸起障碍，满足洁净车间、机房等场景对地面平整度的要求。传动结构的设计充分考虑了运动行程与锁止可靠性的平衡，锁舌伸出长度满足常规安装基座的锁止深度要求，避免锁止过浅受外力冲击滑脱，同时控制驱动行程在合理范围，降低驱动部件的功率需求，适配小体积低压驱动元件的选型。手动释放结构采用常闭合离合设计，正常电控驱动时离合处于结合状态，手动操作端不会随驱动动作空转，需要手动解锁时操作旋钮带动离合脱开，即可直接驱动锁舌动作，操作逻辑简单可靠，应急状态下无需额外工具即可完成操作。

　　外形尺寸与安装边界方面，锁体主体为规则长方体结构，长宽尺寸适配常规地面盖板的背面安装空间，厚度方向控制在较小尺寸范围内，不需要在地面基层开挖过深的安装槽，降低现场施工的工作量。安装时需要在盖板背面按照锁体外形尺寸铣出对应深度的嵌入槽，将锁体放入槽内后通过四个沉台位的螺丝完成固定，锁舌对应位置需要在盖板侧边开出对应的让位孔，保证锁舌可以顺利伸出卡入地面基座的锁孔内。手动解锁旋钮的安装位置需要与盖板表面的预留孔对齐，保证旋钮表面与盖板表面齐平，同时旋钮周边预留微小间隙，避免盖板受力变形后卡滞旋钮。布线方面需要在锁体的供电端预留弱电线路的走线槽，将12V供电线路沿盖板背面的走线空间引至就近的弱电供电点位，线路需要做防磨损、防潮处理，避免长期使用后线路破损出现供电故障。锁体安装完成后需要进行多次电控解锁、手动解锁测试，确认锁舌伸缩无卡滞，锁止状态下锁舌完全伸入锁孔，手动解锁操作顺畅无卡顿，同时测试锁体承受垂直载荷的能力，确认盖板承受常规踩踏、轻型设备碾压时锁体不会出现变形、锁止失效的问题。
