博世力士乐45至60系列工业承重铰链结构

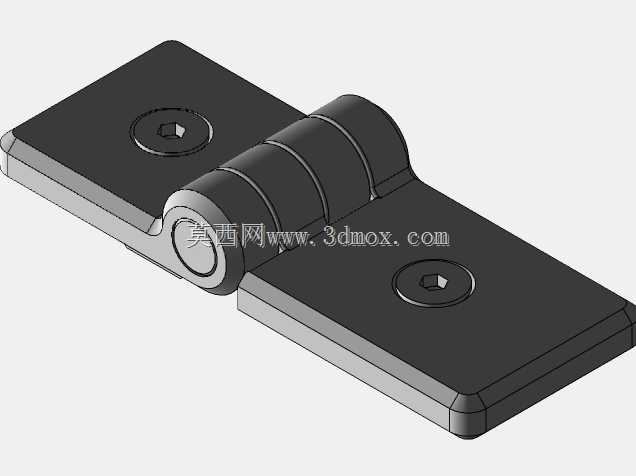

　　在工业设备的柜体、防护门、检修舱门的铰接场景中，这类重载型铰链的选型直接决定了门体的开合寿命、承重稳定性以及安装后的外观一致性，很多设备运维阶段出现的门体下垂、开合卡滞、密封失效问题，追根溯源都是铰接件的结构设计与安装边界没有匹配实际工况。这款45/60系列的铰接结构，针对工业场景下的平板门安装做了针对性的结构优化，两个安装翼面采用平整的大接触面设计，不需要在门板或门框上做沉台铣削加工，直接贴合钣金或型材表面即可完成固定，安装面上预留的内六角沉孔位置，刚好适配常用的内六角圆柱头螺钉，螺钉锁紧后头部完全没入翼面，不会突出表面刮擦操作人员或干涉门体开合轨迹。

　　从功能特性来看，这款铰链的铰接转轴部分采用多段卷圆的合页筒体结构，相比单段筒体的普通合页，转轴的受力接触长度更长，单位面积的承压更小，在承受大尺寸厚重门板的垂直载荷时，不会出现筒体变形、转轴抱死的问题，筒体与转轴之间的配合间隙经过合理控制，既保证了开合过程的顺畅无卡滞，又不会因为间隙过大导致门体出现横向窜动，影响门体周边的密封胶条压缩量均匀性。两个翼面的边缘都做了小圆弧倒角处理，没有尖锐的铣削棱角，安装过程中不会划伤施工人员的手套或手部，也不会在设备后续使用过程中剐蹭周边的管线或操作人员的工作服。

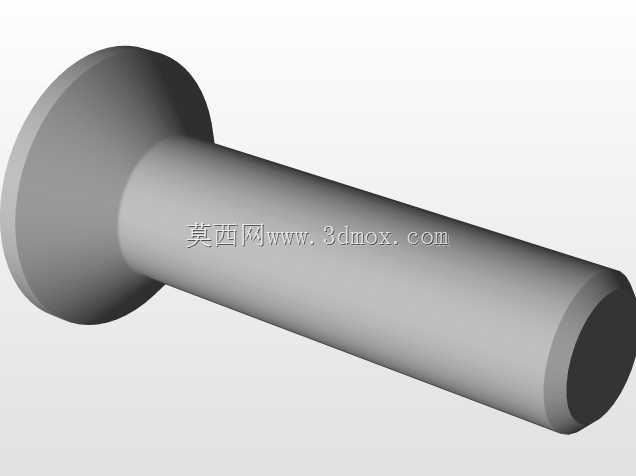

　　设计思路上，这款铰链没有采用快拆式的销轴结构，而是采用压装式的固定转轴，避免工业现场设备运行过程中的振动导致销轴窜出脱落，造成门体掉落的安全隐患，翼面的厚度经过载荷校核，在额定承重范围内，翼面不会出现翘曲变形，保证安装面始终与门板、门框保持完全贴合，不会因为长期受力出现螺钉松动的问题。铰链的开合角度覆盖常规工业防护门的0到180度开合需求，在门体完全打开时，翼面不会与门框侧边发生碰撞干涉，不需要额外在门体上加装限位挡块，减少了现场安装的配件数量与施工工序。

　　从安装边界来看，这款铰链的两个翼面尺寸适配45系与60系的工业铝型材安装槽距，也可以直接适配厚度2mm到5mm的冷轧钢板钣金门，安装时只需要在门板和门框对应的位置加工螺钉过孔，不需要做额外的避让结构，翼面的宽度刚好覆盖铝型材的安装面宽度，安装后不会突出型材表面，保持设备外表面的平整一致性。转轴中心到安装面的距离经过精准计算，在门体开合过程中，门板的内侧面不会与门框的侧边发生刮擦，即使门板内侧粘贴了厚度3mm以内的密封胶条，也能保证开合全程无干涉。在自动化生产线的设备防护栏门、大型工控柜体的检修门、重型设备的舱门等场景中，这类铰链可以承受几十公斤的门体重量，长期反复开合不会出现磨损松旷，相比普通民用合页，其抗疲劳性能、抗冲击性能都更适配工业现场的复杂工况，即使设备周边存在切削液飞溅、粉尘附着的情况，铰链的转动结构也不会因为异物侵入出现卡滞，日常只需要定期在转轴位置加注少量润滑脂即可满足长期使用需求，不需要频繁更换铰接件，降低设备的后期运维成本。在做三维结构设计时，这款铰链的模型可以直接导入设备整体装配中，提前验证安装位置的干涉情况，确认螺钉的安装空间是否足够，避免生产装配阶段才发现铰接位置与内部元器件、管线发生碰撞，减少设计返工的概率，同时可以根据铰链的承重参数，匹配对应重量的门体设计，提前核算单扇门需要配置的铰链数量，保证门体安装后的受力均匀，避免长期使用出现下垂变形。
