博世力士乐45系列工业承重铰链结构

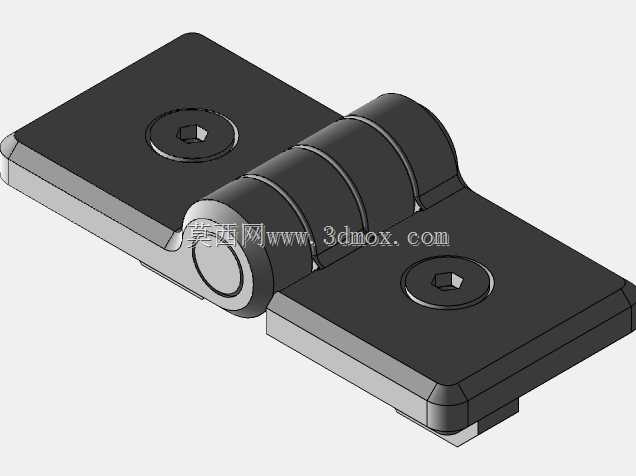

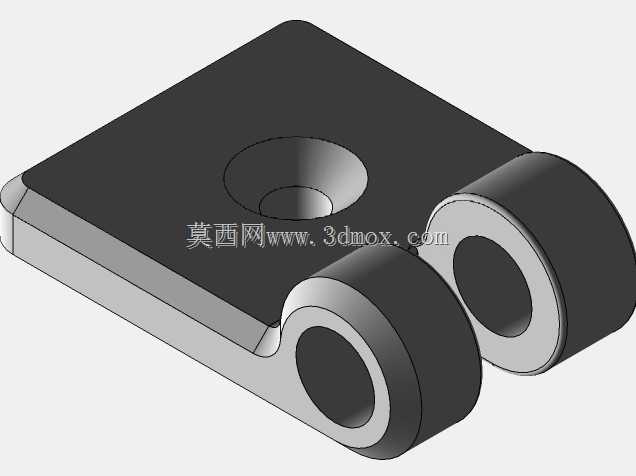

　　在工业柜体、设备防护门、重载箱盖的铰接场景中，这类带阻尼承重属性的平置铰链是连接固定与转动功能的核心部件，不同于民用家具合页的轻载设计，45规格的工业铰链需要兼顾静态承重、转动顺滑度、长期使用的耐磨性能，以及户外或工业车间环境下的抗腐蚀、抗形变能力。从结构设计来看，这款铰链采用对称式双页片布局，两个安装页片分别对应待连接的两个构件，中间的卷边筒状铰接结构采用多段式轴套设计，相比单段通轴结构，多段轴套可以分散转动过程中的径向受力，避免长期重载开合导致的轴部弯曲变形，同时页片与轴套的衔接处做了圆弧过渡处理，消除应力集中点，在承受门体自重带来的剪切力时，不会在衔接位置出现开裂问题。页片表面做了平整的沉头安装孔设计，

　　内六角沉头孔可以让安装螺丝完全沉入页片平面，不会突出表面干涉门体开合，也避免了螺丝头外露造成的剐蹭风险，两个安装孔的孔位间距经过适配，对应工业铝型材、冷轧钢板柜体的标准安装孔距，不需要现场二次打孔调整，直接适配常规的工业柜体安装基准。安装边界上，这类铰链的页片厚度、轴套直径都经过标准化匹配，当门体厚度在2-5mm区间、单扇门自重不超过45kg时，单组铰链配合另外一组合页即可满足承重需求，开合角度可以达到180度平展状态，在门体完全打开时不会出现页片之间的硬接触磕碰，转动过程中轴套内部的间隙控制在0.1mm以内，不会出现门体下垂、晃动的旷量问题。实际应用场景里，这类铰链广泛用在工业设备的电气柜柜门、机床防护舱侧门、物流重载周转箱箱盖、

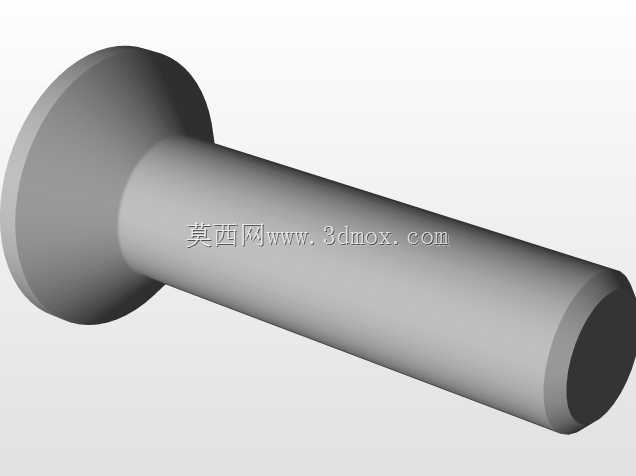

　　自动化生产线的安全防护门位置，相比外露式合页，这款铰链的安装面完全贴合构件表面，没有突出的安装结构，在设备外观整洁度要求高的场景下，不会破坏设备整体的平面观感，同时黑色的表面处理层可以适配多数工业设备的深灰、黑色外观配色，不需要额外做表面装饰处理。设计过程中，这类铰链的页片采用压铸一体成型工艺，材质选用锌合金基材，相比冲压钢板合页，压铸结构的内部材质密度更均匀，承受冲击载荷时不会出现冲压件常见的卷边、弯折变形问题，轴芯部分采用不锈钢材质，避免长期转动出现的锈死问题，即使在有切削液、潮湿粉尘的车间环境里，也能保证数年的开合顺畅度，不需要定期加注润滑脂维护。在做设备结构选型时，需要注意铰链的安装面平面度要求，

　　两个待连接构件的安装面平面度公差需要控制在0.2mm以内，如果安装面存在凸起或凹陷，会导致页片安装后出现强制形变，长期使用会加速轴套的磨损，甚至出现页片断裂的问题；同时安装螺丝的长度需要匹配页片沉孔深度加上构件厚度，螺丝过长会顶到构件内部的元器件，过短则会导致固定强度不足，在门体反复开合的震动下出现螺丝松动。另外，这款铰链的页片边缘做了小倒角处理，安装过程中不会划伤安装人员的手部，也不会在门体开合过程中剐蹭相邻的密封胶条，配合柜体上的发泡密封胶条使用时，页片的厚度不会干涉胶条的压缩量，可以保证柜门关闭后的密封防护等级达到IP54以上，满足一般工业场景的防尘防溅需求。在三维建模过程中，这个铰链的结构细节还原度直接影响整机设备的装配干涉检查结果，尤其是轴套的转动间隙、沉头孔的深度尺寸、页片的圆角过渡位置，都需要和实际五金件的尺寸保持一致，否则在做虚拟装配时会出现门体无法完全闭合、开合过程中与柜体边框碰撞的问题，给后续的实物加工装配带来不必要的返工。
