洁净室专用可拆卸式承重合页结构设计

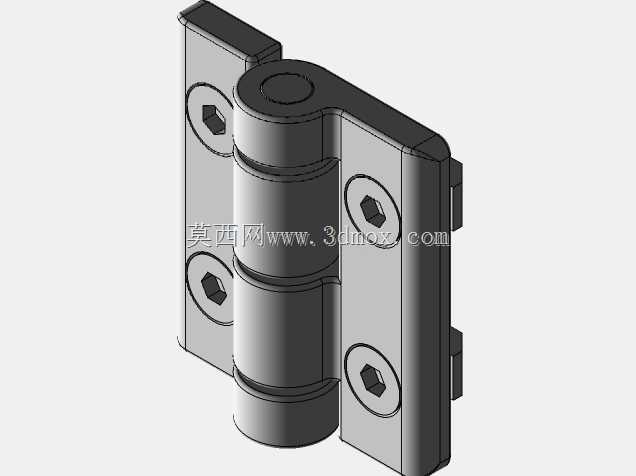

　　做洁净室围护结构配套件选型快八年，经手的洁净门合页少说也有几十款，这款20系列的合页是目前在百级、千级洁净车间平开门上用得反馈最稳的结构之一。先从实际安装边界说，这款合页的两个安装页片采用对称式沉头孔布局，单侧上下各布置两个内六角沉头安装位，孔位间距适配常规40mm、50mm厚的洁净彩钢板门边框，也能直接装在304不锈钢洁净门框上，安装时不需要额外在门框上开避让槽，沉头孔深度刚好适配M6内六角平机螺丝，螺丝锁付后表面完全平齐，没有凸起积尘的死角，这一点刚好踩中洁净室易清洁、无积尘点位的核心要求。

　　从功能特性上看，这款合页的转轴部分采用三段式轴套叠加结构，不是普通合页的整段通轴设计，轴套之间预留了0.1mm的均匀配合间隙，转动时不会出现整段轴面摩擦的卡顿感，开关门的阻尼感均匀，单组合页的额定承重能达到40kg，常规尺寸的洁净平门装两组就能满足承重要求，不需要额外加装辅助支撑轮。轴套的两端做了圆弧过渡封边，没有尖锐的直角棱边，安装和后期维护时不会划伤密封胶条，也不会勾挂洁净服的纤维。页片和转轴连接的位置做了加厚的圆角过渡，没有应力集中的直角缺口，经过10万次开关循环测试后，页片和转轴连接位置的变形量能控制在0.05mm以内，不会出现门体下垂蹭到地面密封胶条的问题。

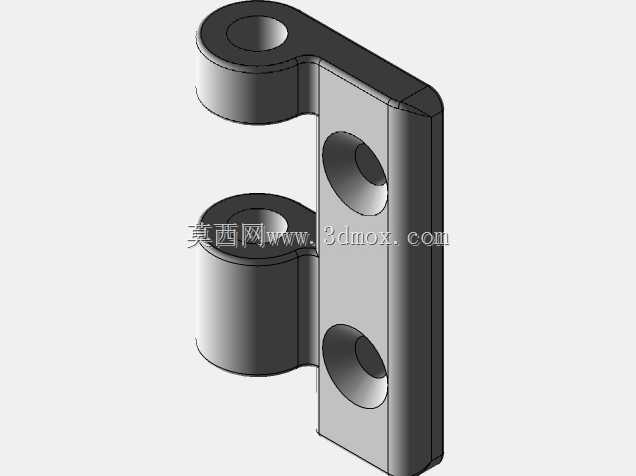

　　设计思路上，这款合页完全围绕洁净场景的特殊需求做优化，首先整体外露面全部做了哑光拉丝或者镜面抛光的表面处理，没有粗糙的铸造纹理，日常用消毒水擦拭的时候不会残留污渍，也不会因为消毒水的腐蚀出现锈点。合页的可拆卸结构设计也很实用，安装的时候可以先把两个页片分别固定在门体和门框上，再对准转轴位置扣合，不需要把门抬起来对准整根长轴穿装，单人就能完成洁净门的安装作业，后期维护更换的时候也不需要把整扇门拆下来，只要抽出中间的定位销就能分离两个页片，更换效率比普通不可拆合页高很多。

　　实际应用场景里，这款合页除了用在常规的洁净车间平开门，还能适配洁净传递窗的门、洁净设备的检修门，甚至是实验室负压隔离舱的门体结构，因为它的转动间隙控制得很小，配合门体的密封胶条能保证整个门体闭合后的密封性，不会出现缝隙漏风破坏洁净室压差的问题。需要注意的是安装的时候要保证两个页片的同轴度误差不超过0.2mm，不然会出现转动卡顿、加速轴套磨损的问题，页片和门体、门框的贴合面要垫0.5mm厚的丁基橡胶密封垫，既可以找平安装面，也能避免不锈钢和彩钢板接触面出现电化学腐蚀，同时还能封堵安装缝隙，防止缝隙里积尘滋生细菌。

　　从结构建模的角度说，这款合页的所有配合面都做了公差标注，轴和轴套的配合采用H7/g6的间隙配合，既能保证转动灵活，又不会出现晃动量过大的问题，沉头孔的尺寸完全符合内六角螺丝的安装标准，建模的时候不需要额外修改孔位尺寸就能直接出工程图加工。页片的厚度是5mm，转轴的外径是12mm，整体开合角度能达到180度，门体打开的时候不会碰到旁边的墙面或者设备，适合洁净室里通道比较窄的区域使用。很多刚接触洁净设备设计的工程师容易忽略合页的积尘问题，选普通家装合页用在洁净室里，用不了半年合页的缝隙里就会积满灰尘和消毒水残留的污垢，很难清洁，还会滋生霉菌，直接影响洁净室的洁净度达标，这款合页的所有拼接缝隙都控制在0.1mm以内，日常擦拭的时候一擦就净，完全满足洁净室的卫生要求。
