工业可拆卸式承重合页结构设计

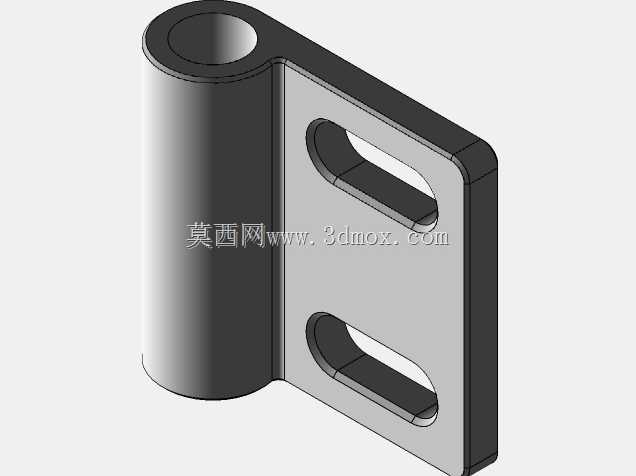

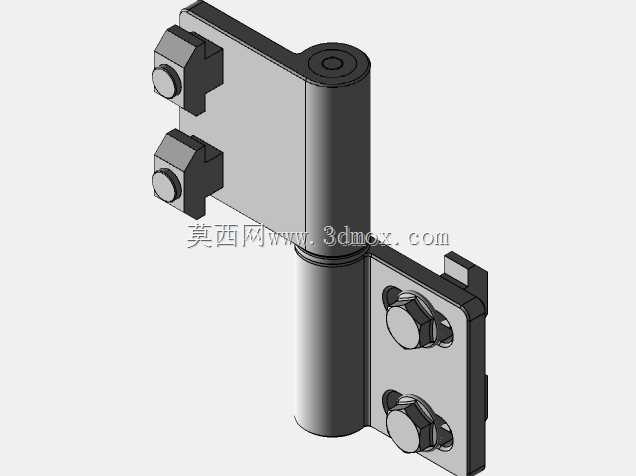

　　在工业设备柜体、重型防护门、生产线旁的安全防护栏、大型设备检修舱门这类需要频繁开合且对连接可靠性有要求的场景里，铰接部件的选型直接影响整套结构的使用寿命与维护便捷度。这款合页采用分体式可拆卸结构，两个安装页片通过中间的卷制轴套配合销轴实现铰接，无需额外定制异形连接件，就能满足两个相对转动部件的连接需求。从结构设计逻辑来看，左侧页片采用两个带定位凸台的快装卡接结构，安装时可以先将凸台卡入安装面板的预制卡槽内完成预定位，不需要操作人员全程托举页片拧紧紧固件，大幅降低高空或者狭窄安装空间内的作业难度；右侧页片则采用两个内六角螺栓紧固的安装方式，配合页片背面的定位止口，安装完成后不会出现页片移位、转动松脱的问题，适合需要长期固定、

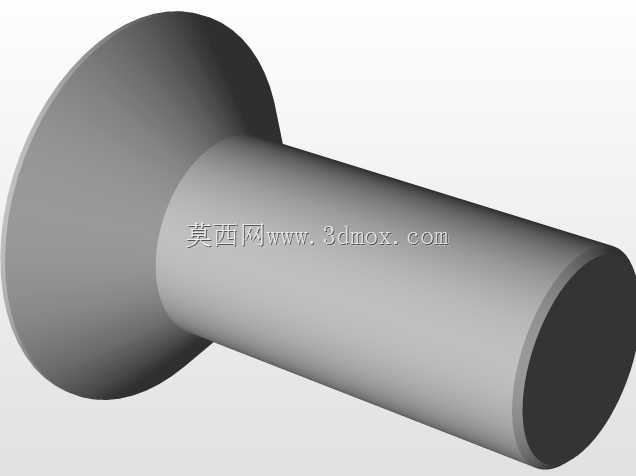

　　不频繁拆卸的一侧安装面。中间的铰接轴套采用加长卷边设计，轴套的配合长度覆盖了两个页片的整个铰接接触段，相比短轴套的普通民用合页，受力时轴套的接触面积更大，单位面积承受的压应力更小，即使长期承受门体的偏载力矩，也不容易出现轴套变形、销轴卡顿的问题。从安装边界来看，两个页片的安装面均为平面结构，不需要在安装基材上加工复杂的沉台或者异形槽，只需要按照页片上的安装孔位、卡接凸台的位置加工对应的通孔与卡槽即可，适配常见的冷轧钢板柜体、铝合金型材框架、复合树脂防护板等多种工业常用基材。在实际使用场景中，这类合页可以承受单扇门体几十公斤的垂向载荷，开合过程中转动阻力均匀，没有明显的旷量，当设备需要进行内部大件检修时，只需要抽出中间的铰接销轴，

　　就能直接将整扇门体拆下，不需要逐个拧松所有安装螺栓，能大幅缩短设备维护的停机时间。设计时也充分考虑了工业场景的容错性，页片的安装孔位预留了一定的位置调整余量，即使安装面板上的孔位存在小范围的加工误差，也能顺利完成装配，不会出现孔位对不上无法安装的问题；卡接凸台的尺寸与常见的工业板材厚度适配，不需要额外加装调整垫片就能实现夹紧固定，避免长期使用后螺栓松动导致页片晃动。铰接销轴的端部做了防脱限位结构，正常开合使用时销轴不会从轴套内滑出，只有在需要拆卸门体时，通过专用工具才能将销轴顶出，避免设备运行过程中销轴脱落导致门体坠落的安全风险。在生产线的安全防护门应用中，这类合页还可以配合限位开关使用，页片转动到特定角度时可以触发开关信号，

　　实现门体打开时设备自动停机的安全联锁功能，不需要额外在合页外部加装复杂的触发机构，整体结构更加紧凑。对于户外使用的设备场景，合页的转动配合面预留了润滑脂加注的间隙，定期加注润滑脂后，可以在多尘、潮湿的环境下长期保持顺畅转动，不会出现锈蚀卡滞的问题；页片的边缘都做了圆角钝化处理，安装和使用过程中不会划伤操作人员的手部，符合工业设备的安全设计规范。
