工业铝型材用直角加强支撑角撑结构

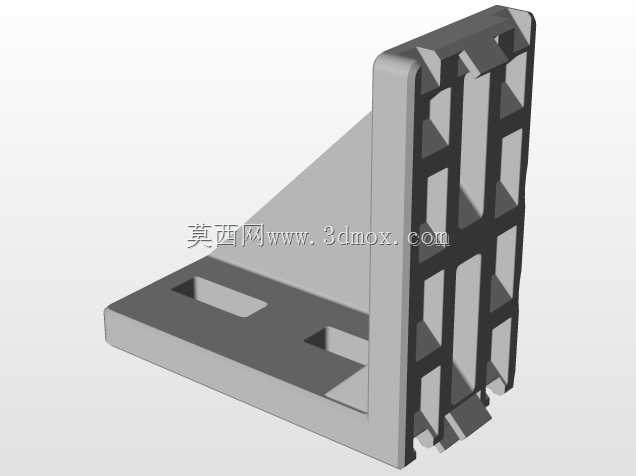

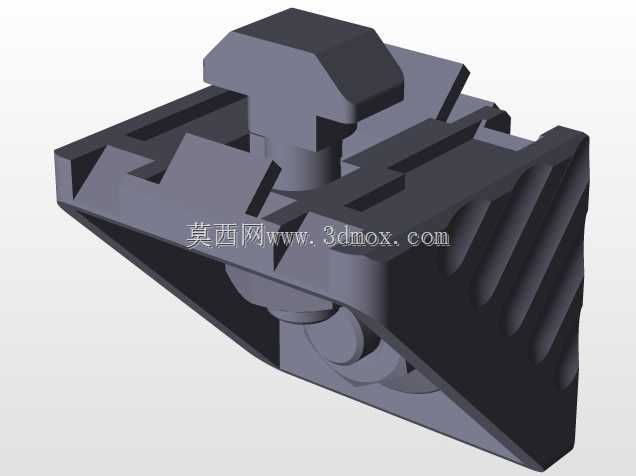

　　在工业铝型材搭建的生产线机架、设备防护围栏、物料周转台架、自动化设备外围框架等场景中，直角连接部位的结构刚性一直是设计环节需要重点考量的部分——单纯依靠型材端面的直角连接件搭配螺栓锁紧，长期承受侧向载荷、设备运行带来的持续振动或是物料堆放的静载荷时，连接位置很容易出现缝隙扩张、螺栓松动，甚至框架整体形变偏移的问题，这类角撑结构就是针对这类直角连接的补强需求设计的。从实际使用场景来看，这类支撑件大多适配主流规格的工业铝型材安装槽，不需要对型材做额外的打孔、铣削加工，直接通过配套的T型螺栓与型材预设的槽道配合锁紧即可，安装效率远高于现场焊接的补强筋板，也不会出现焊接带来的型材热变形、焊渣残留需要后期打磨的问题，

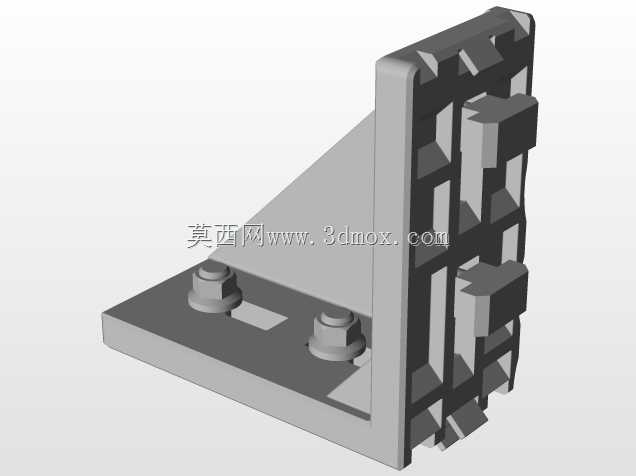

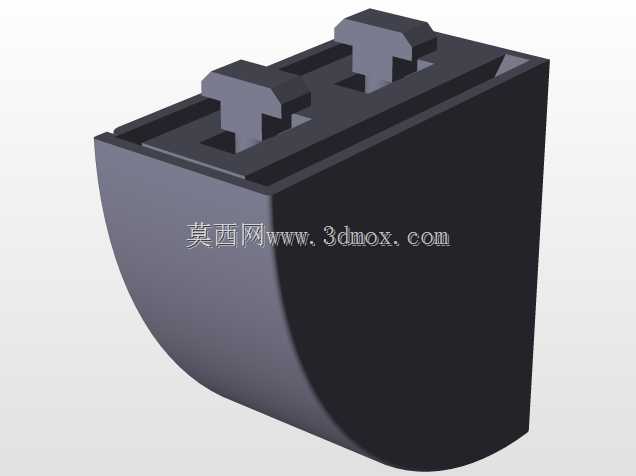

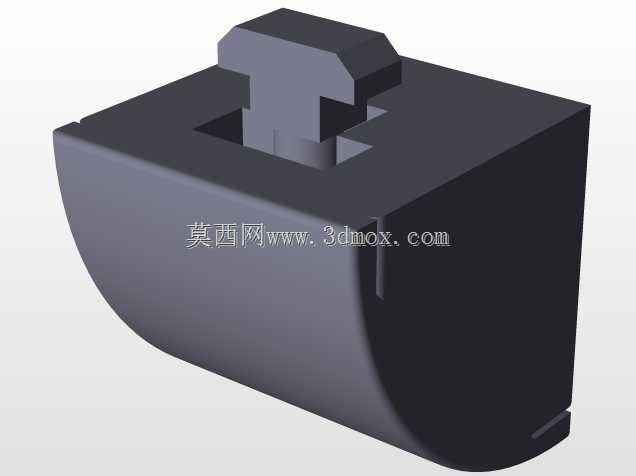

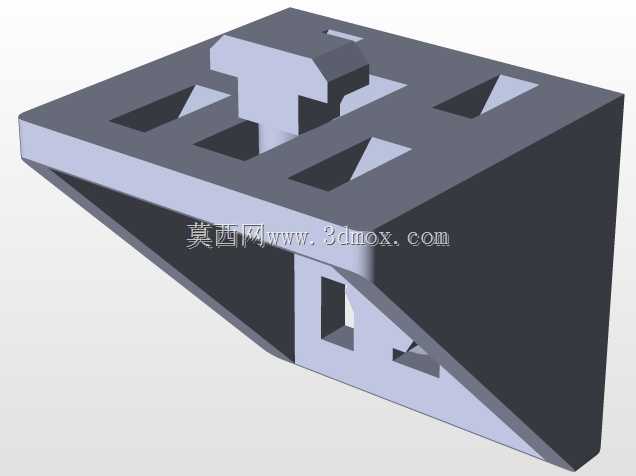

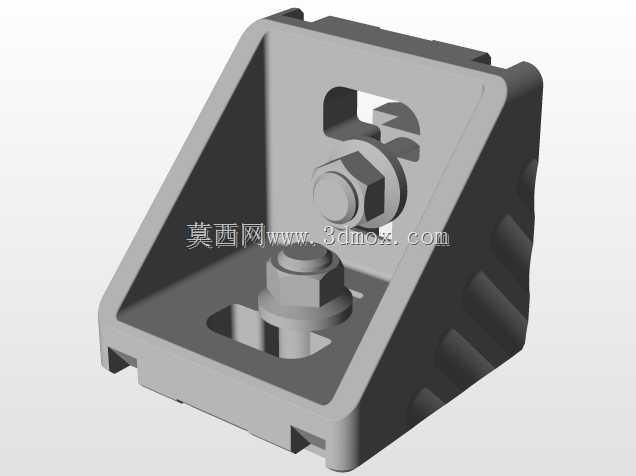

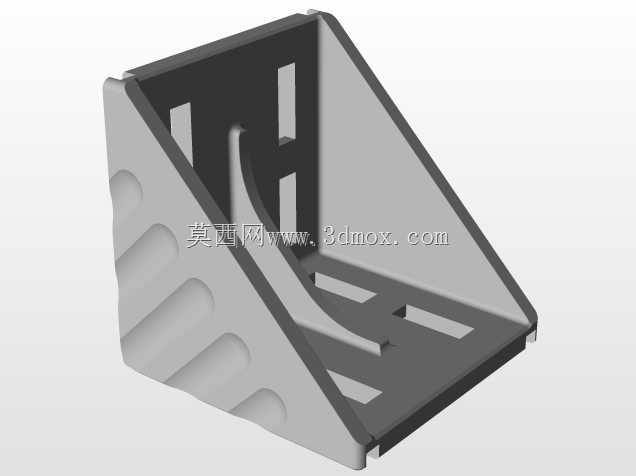

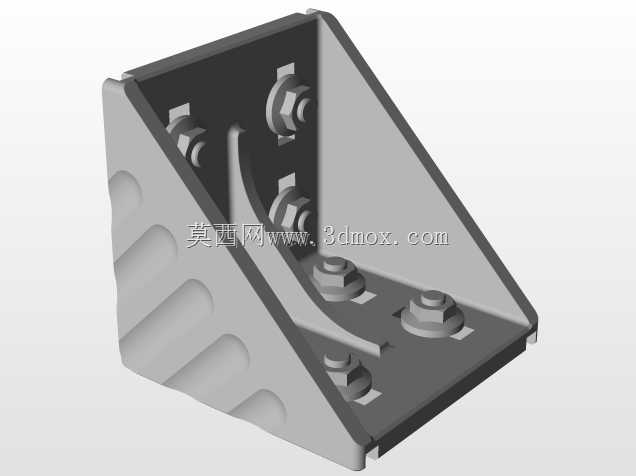

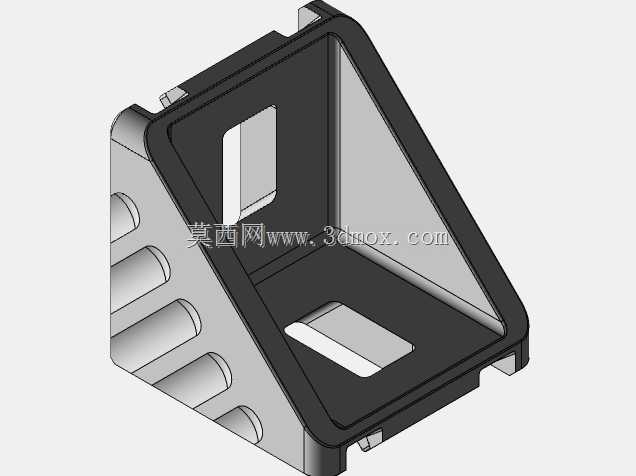

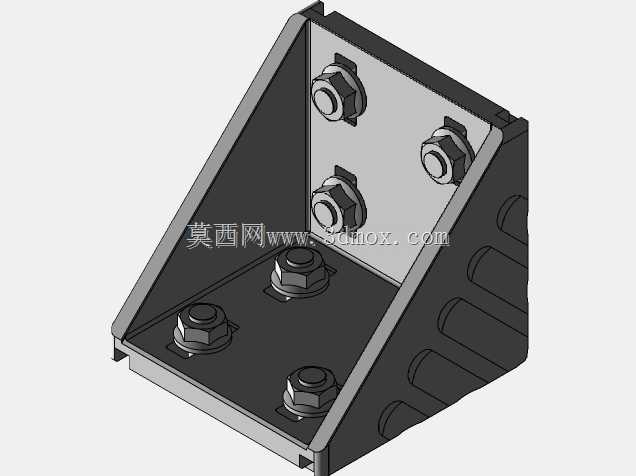

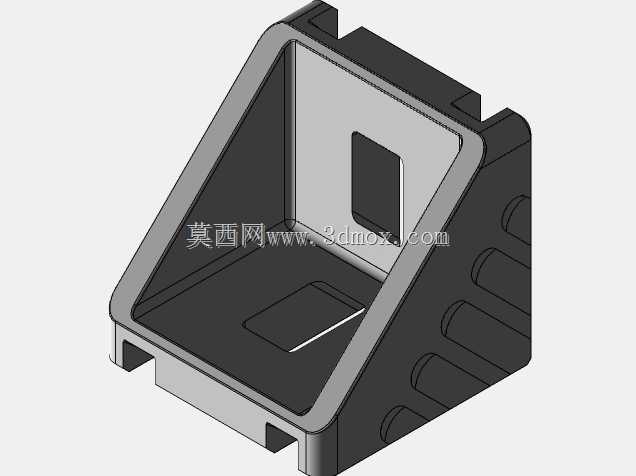

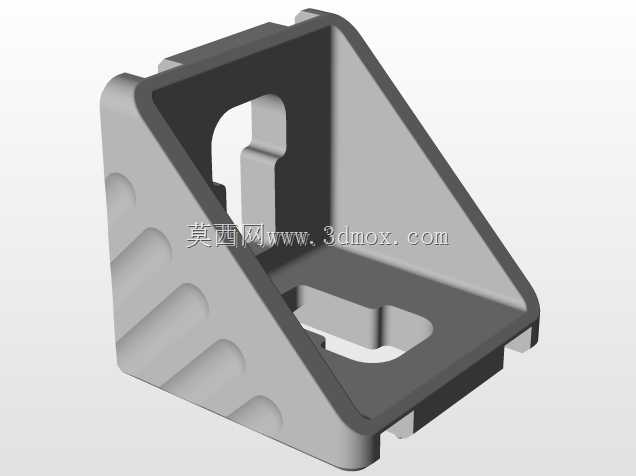

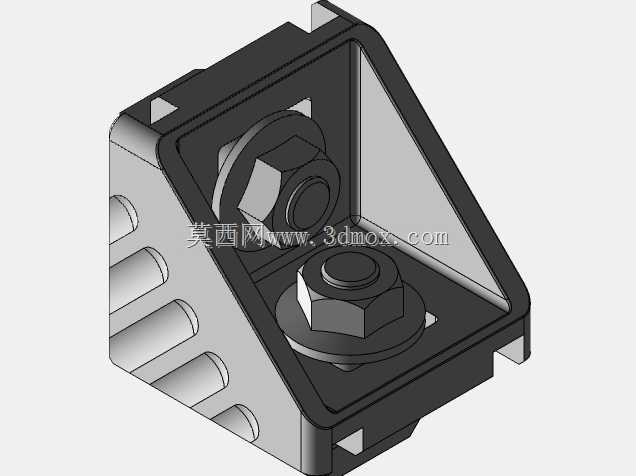

　　对于需要快速拆装调整的模块化生产线来说，这类配件的适配性优势非常明显。从结构设计逻辑来看，整个角撑采用直角三角形的力学承载构型，两个互相垂直的安装面分别贴合两根垂直相交的铝型材表面，斜面部分做了等距分布的凹槽式加强筋设计，不是单纯的实心三角块结构——这种设计一方面在不降低整体抗弯截面模量的前提下，大幅削减了零件本身的自重，减少安装后给整体框架带来的额外负载，另一方面凹槽的结构也能分散应力传递路径，避免直角根部位置出现应力集中导致的零件断裂问题。安装面的位置预留了对应型材槽距的螺栓沉孔，沉孔的深度刚好可以容纳螺栓头与配套的法兰螺母，安装完成后螺栓头不会突出零件表面，不会影响后续外围护板、走线槽等其他配件的安装贴合。

　　两个垂直安装面的相交位置做了微小的避让倒角，避免因为型材切割端面存在微小毛刺、或是两根型材垂直拼接时存在的直角缝隙导致角撑无法完全贴合型材表面，保证锁紧后整个支撑件与型材表面完全贴合，载荷可以均匀传递到两根型材的壁面上，不会出现局部点受力的情况。从安装边界来看，这类角撑的安装不会超出铝型材的外轮廓边界，在多根型材密集拼接的位置也不会出现相邻配件干涉的问题，不管是用在框架的外侧直角位置做外补强，还是在框架内侧的直角位置做内支撑，都能找到合适的安装点位。在实际选型过程中，需要根据框架承载的载荷等级选择对应尺寸的角撑：轻载的物料置物架可以选择尺寸偏小的款式，而承受持续振动的设备主机架、大跨度的输送线支撑位置，则需要搭配更大尺寸、

　　加强筋密度更高的款式，同时配合更高强度等级的锁紧螺栓，才能保证长期运行下的结构稳定性。这类支撑件的使用，不需要改变原有铝型材框架的模块化设计逻辑，只是在原有直角连接的基础上额外增加一道承载补强结构，就能让整个框架的抗侧向形变能力提升40%以上，尤其是在设备启停带来的交变载荷工况下，能有效延缓连接位置的疲劳松动，减少后期设备维护过程中紧固螺栓的频次，降低框架形变导致的设备对位偏差问题。很多设计人员在做铝型材框架设计时，容易忽略直角位置的补强设计，等到设备组装完成后加载测试时才发现机架晃动感明显，这时候再补装焊接筋板不仅破坏原有型材的表面处理层，还会耽误项目进度，而这类标准化的角撑配件，刚好可以在设计阶段直接纳入BOM清单，在组装时同步完成安装，从源头提升框架的整体刚性。另外，角撑表面的处理工艺也适配工业场景的使用需求，均匀的喷塑层可以适应车间内的油污、潮湿环境，不会轻易出现锈蚀掉漆的问题，长期使用也能保持尺寸精度，不会因为锈蚀导致安装孔位错位、支撑面不平整的问题。在一些需要频繁调整布局的生产线场景中，这类角撑可以随型材一起拆卸重复利用，不像焊接的补强结构一旦拆卸就完全报废，能大幅降低生产线迭代调整的配件成本。
