博世力士乐型材用端到端连接构件

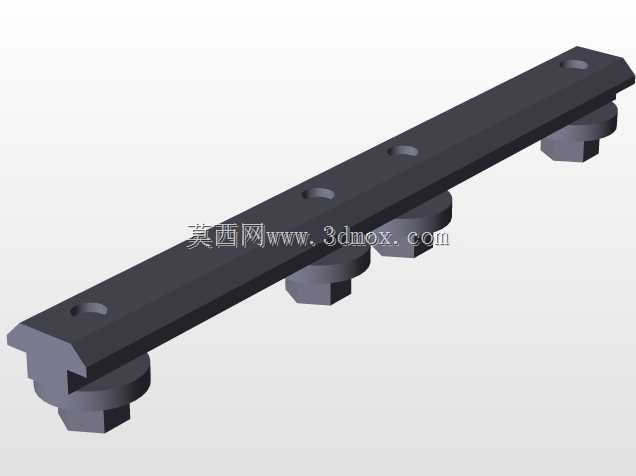

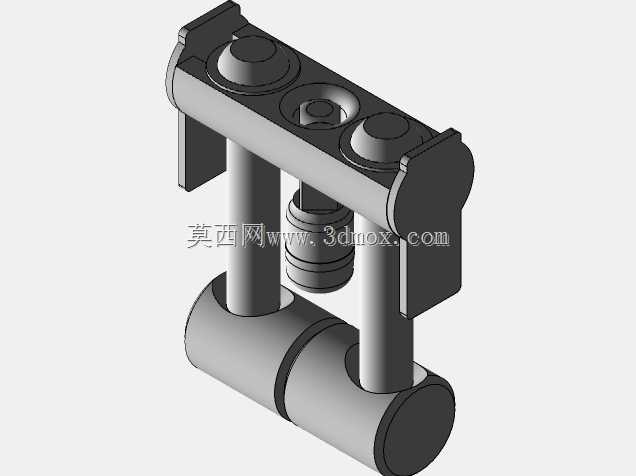

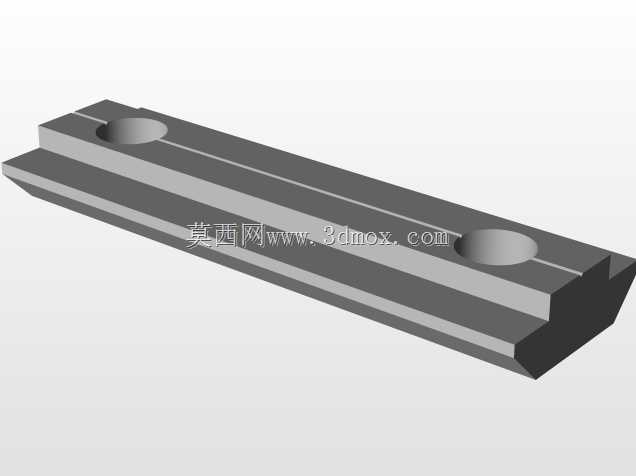

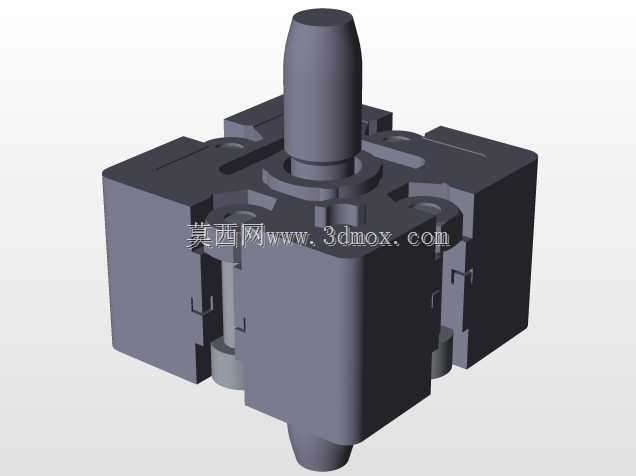

　　在工业铝型材搭建的生产线、设备机架、线性导向系统的现场施工与装配环节中，这类端到端连接构件是实现同规格型材沿长度方向无缝拼接的核心紧固件，不少现场装配的技工都遇到过长尺寸型材受运输、吊装限制无法整根进场的问题，或是设备改造时需要延长现有型材导轨的工况，这时候就需要这类连接件来完成两段型材的刚性对接，避免拼接处出现错位、间隙或是受力后松脱的问题。从结构设计来看，该构件采用长条形主体搭配四个均布的锁紧凸台结构，主体部分嵌入型材预设的T型槽内，凸台部分卡入型材端面的定位槽后，通过锁紧动作将两段型材沿轴向拉紧，这种设计不需要在型材上额外做打孔、攻丝等二次加工，不会破坏型材本身的结构强度，也不会在型材外表面留下突出的安装结构，

　　能保证拼接后型材的安装基准面保持齐平，不会影响后续滑块、附件在型材上的顺畅滑动。实际选型使用时，首先要确认该连接件适配的型材槽宽规格，安装前需要清理两段型材对接端面的毛刺、切削残留，保证端面贴合度达到90%垂直要求，避免拼接后出现直线度超差的问题；安装时先将四个锁紧凸台分别预置入两段型材端部的T型槽内，调整连接件位置让主体完全嵌入槽内，保证两段型材的对接缝隙控制在0.1mm以内，再依次锁紧各个凸台的锁紧结构，锁紧过程中要交替对角施力，避免单侧受力导致型材对接处出现翘曲。这类连接件的应用场景覆盖了自动化生产线的机身延长、线性导轨的长行程拼接、设备防护栏的加长组装、物料输送线的机架对接等多个工况，相比传统的角码拼接、

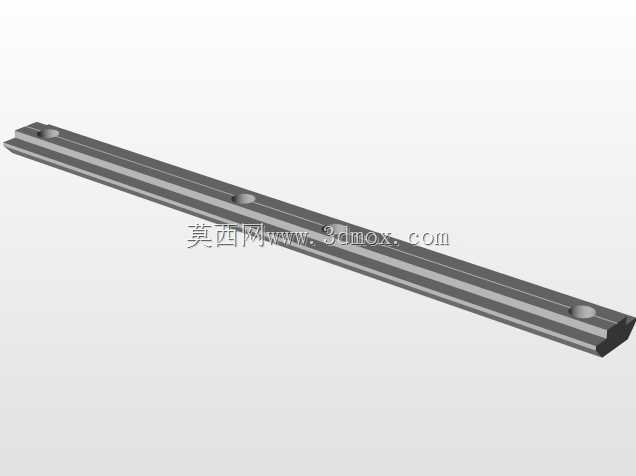

　　外置连接板拼接的方式，这种内嵌式的端到端连接不会占用型材外部的安装空间，拼接后的整体刚性更强，能承受沿型材长度方向的拉压载荷，也能承受一定的垂直于型材方向的弯曲载荷，在长行程线性运动的设备中，使用这类连接件拼接的型材导轨，其直线度误差可以控制在每米0.2mm以内，完全满足普通自动化设备的运行精度要求。从设计思路上看，该构件的长条形主体做了等截面设计，在保证自身结构强度的前提下尽可能减少材料用量，四个锁紧凸台的间距与型材端面的安装孔位完全匹配，凸台的外形做了倒角导向处理，方便现场装配时快速置入型材槽内，不需要复杂的专用工装，只用普通内六角扳手就可以完成全部安装操作，能大幅缩短现场装配的工时。在维护场景中，如果后期需要拆分拼接的型材，

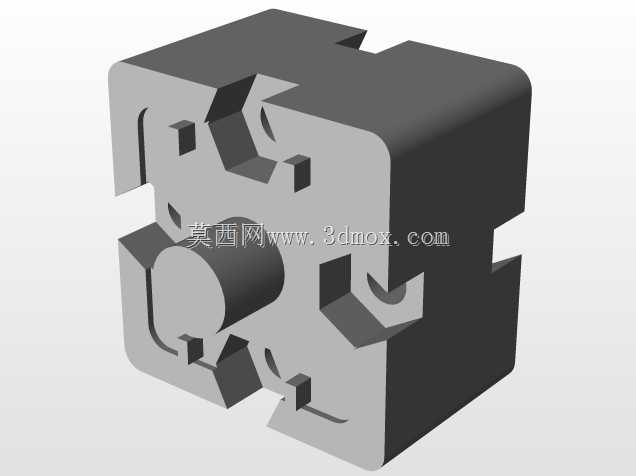

　　只需要松开各个凸台的锁紧结构，就可以将两段型材分离，不会对型材本身造成不可逆的损伤，连接件也可以重复使用，降低了设备改造、搬迁的成本。需要注意的是，这类连接件仅适用于同规格同系列的型材端到端对接，不能用于不同规格型材的连接，也不能作为承重结构的主受力件使用，在大负载、高动态运行的设备场景中，拼接完成后需要额外在型材拼接处的外侧加装加强压板，进一步提升连接的刚性，避免设备长期运行后拼接处出现松动移位。不少刚入行的结构设计人员在做长尺寸型材机架设计时，往往会忽略运输尺寸的限制，直接设计整根长型材，导致进场时无法通过车间门、电梯，或是运输成本大幅提升，合理选用这类端到端连接件，就可以将长型材拆分为多段短型材运输，现场再完成拼接，既不影响最终的使用强度，也能解决运输、进场的难题。在实际建模过程中，需要严格匹配型材槽的内部尺寸，保证连接件主体与槽壁的间隙控制在合理范围，间隙过大会导致拼接后型材出现晃动，间隙过小则会导致安装时无法顺利嵌入槽内，锁紧凸台的高度也要与型材槽的深度匹配，保证锁紧后凸台能完全压紧槽的内壁，实现可靠的轴向拉紧。
