博世力士乐气动角度连接接头结构

　　在工厂气动施工线的管路排布作业中，经常会遇到管路需要转向、不同安装面的气路对接场景，这类场景下如果直接硬掰气管或者采用多段直通接头拼接，不仅会让管路排布杂乱，还容易因为管路弯折导致气路通径缩窄、气压损失过大，甚至长期弯折后出现气管开裂漏气的问题，这款角度连接部件就是针对这类施工痛点设计的专用气动连接构件。从实际使用场景来看，这类连接件广泛应用在自动化生产线的气动回路搭建、设备气路改造、车间集中供气支路布设等作业中，尤其是在设备安装空间局促、管路需要在垂直安装面之间完成转向对接的位置，这类角度接头可以直接完成90度方向的气路转向，不需要额外搭配多段接头组合，能大幅减少管路连接点，降低漏气风险，同时让管路排布更规整，

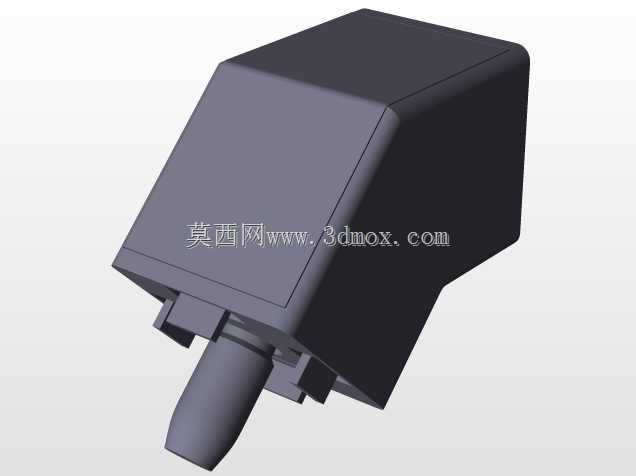

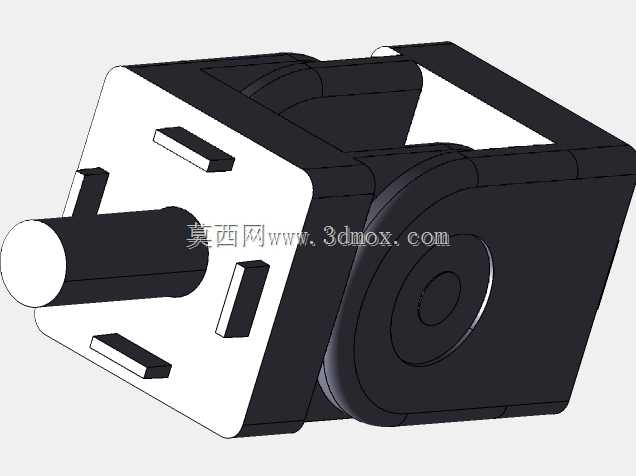

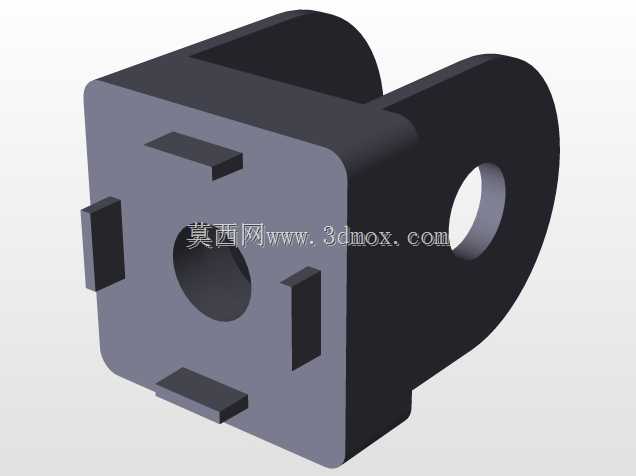

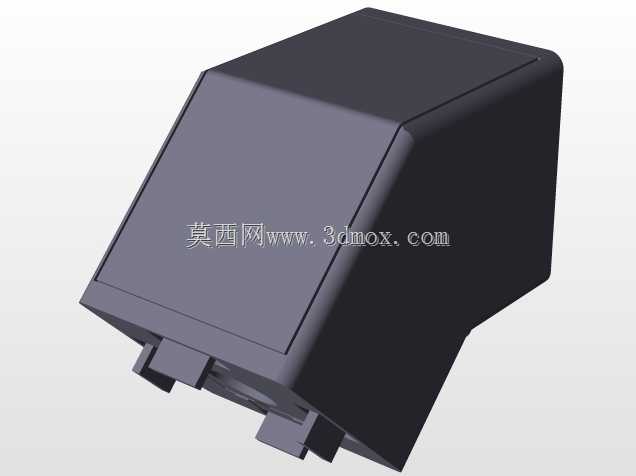

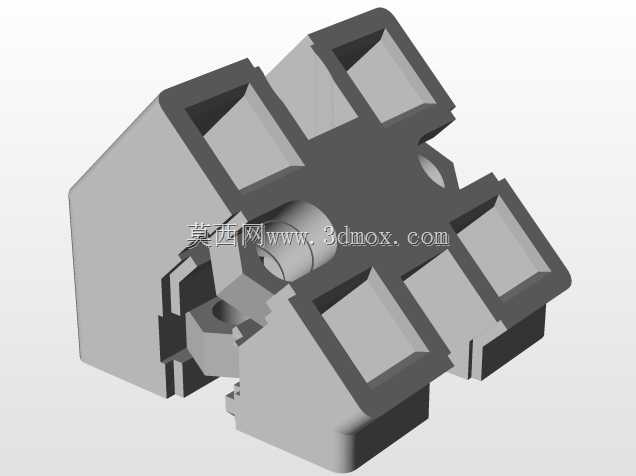

　　后期维护排查故障点也更方便。从功能特性上看，这款角度接头采用一体式壳体结构，主体的方形安装基座上预留了四个定位凸台，安装时可以直接卡入对应安装面板的预置卡槽内，不需要额外设计复杂的固定结构，卡入后即可完成基座的定位，不会出现使用过程中接头转动、移位的问题，保证气路连接的稳定性。接头一侧伸出的插接端采用标准气动快插结构的适配尺寸，外圆面的公差控制在快插接头的适配范围内，连接时可以直接和对应规格的气动软管或者快插母头对接，插接后依靠内部密封圈完成端面密封，不需要额外缠绕生料带或者加装密封垫片，装配效率很高。接头内部的气路转向通道采用圆弧过渡设计，没有直角突变的流道结构，压缩空气通过转向位置时不会产生明显的紊流，能最大程度降低气压损失，

　　保证下游气动元件的供气压力稳定，避免因为流道突变导致的供气不足、气动执行元件动作迟缓等问题。从设计思路层面，这款构件在建模时优先考虑了安装兼容性，基座的外形尺寸按照常规气动面板的安装开孔标准设计，四个定位凸台的位置、尺寸都和通用面板卡槽匹配，不需要用户针对安装面板做二次改孔设计，拿到模型后可以直接调取用于设备气路布局设计。接头的插接端长度经过实际装配验证，既保证了插接后有足够的连接深度，不会因为设备运行振动导致气管脱落，又不会因为伸出长度过长占用过多的外部安装空间，在紧凑的设备内部气路布局中也能顺利安装。壳体的壁厚设计兼顾了结构强度和轻量化需求，按照气动系统常规工作压力0.4-0.8MPa的使用工况做了强度校核，

　　日常使用中不会因为气压冲击出现壳体开裂、变形的问题，同时整体重量较轻，安装在移动设备的气路上也不会增加过多的负载。关于安装边界，这款角度接头的方形基座边长适配常规气动元件的安装间距，安装时需要在对接面板上预留对应尺寸的方形安装孔，孔位公差按照H7级精度设计即可保证顺利卡装，接头插接端的轴向安装空间需要预留足够的软管插拔操作距离，避免安装后因为空间不足无法完成气管插拔操作。转向侧的接口端面和基座安装面保持垂直，安装时要注意对接接口的同轴度，避免强行对接导致接头内部密封圈偏斜出现漏气问题。另外在布局多组气路时，相邻两个同型号角度接头的安装间距要考虑到气管的弯曲半径，避免相邻气管互相挤压导致通径变小。这类角度接头在实际选型时，要根据现场气路的通径需求选择对应规格的型号，不同通径的接头插接端尺寸有明确区分，建模时已经按照标准尺寸做了参数化预留，设计人员可以根据实际项目的气路流量需求调整对应尺寸参数，不需要重新绘制整体结构，能大幅缩短气路系统的设计周期。在生产线日常维护中，这类一体式角度接头的故障点主要集中在插接端的密封圈磨损，定期检查更换密封圈即可延长整体使用寿命，不需要整体更换接头，能降低设备的维护成本。
