博世力士乐直角拐角流体管路连接件

　　在流体输送管路的布设场景中，尤其是设备内部空间局促、管线需要完成90度转向的工位，这类直角拐角接头是解决管路走向冲突、减少管线弯折应力的核心连接件，常见于小型液压试验台、实验室气路排布、紧凑型气动设备的内部管线连接，也可适配小型计量泵、水质检测设备的流体通路转向需求，避免软管直接弯折造成的通径缩窄、管路开裂漏液问题。

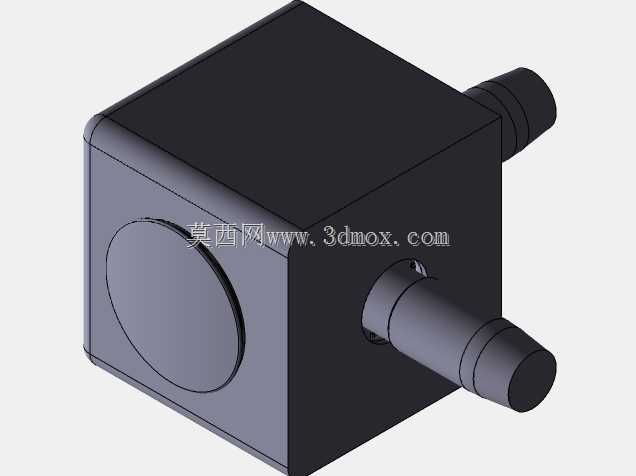

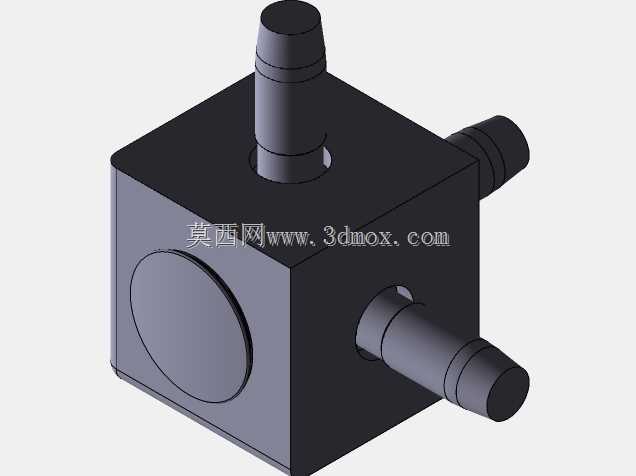

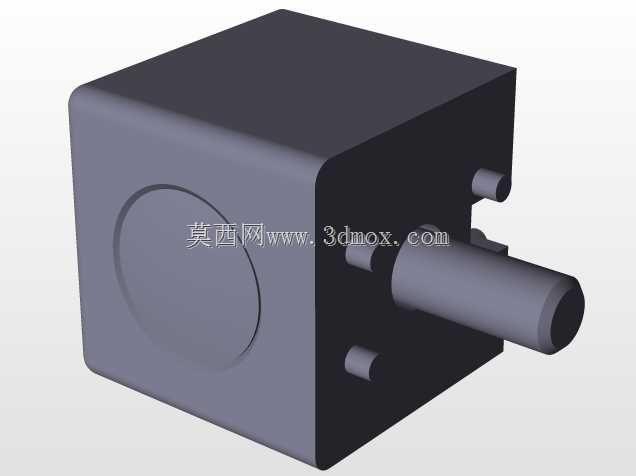

　　从结构设计来看，这款接头采用方块式主体结构，区别于常规外六角直角接头的柱体形态，方正的主体在安装时可以更好贴合设备安装面，不需要额外预留扳手拧动的大半径操作空间，两个宝塔式插接端呈90度垂直分布，分别从相邻的两个侧面伸出，插接端做了多道环形倒刺结构，当配套对应内径的软管插入后，倒刺会嵌入软管内壁，配合喉箍锁紧后可以承受0.8MPa以内的流体工作压力，不会出现管路拔脱、渗漏的问题。主体一侧预留的圆形平面结构，既可以作为安装定位的贴合面，也可以根据实际使用需求加工内螺纹接口，拓展不同的管路连接方式，适配硬管、快插接头等不同的连接端需求。

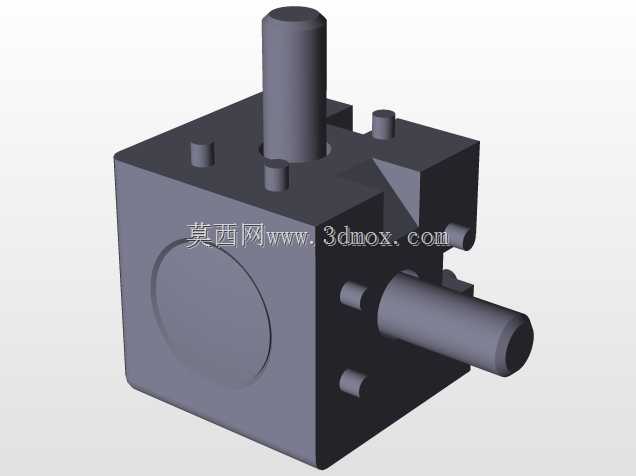

　　从安装边界来看，方块主体的棱边做了小尺寸圆角过渡，没有尖锐的加工毛刺，安装时不会划伤操作人员或者相邻的管线，两个插接端的中心距经过精准核算，当接头贴装在设备侧壁或者安装板上时，插接的软管不会和安装面产生摩擦干涉，预留的软管弯曲半径符合常规气动、液压软管的最小弯曲半径要求，不会因为安装空间不足导致软管出现死折。主体的方块结构也可以直接卡在安装板的方孔内做嵌入式固定，不需要额外设计固定支架，减少设备整体的零件数量，降低装配工时。

　　在实际选型使用时，这类拐角接头可以替代多段直接头加弯头的组合连接方案，减少管路的连接节点，也就降低了流体泄漏的风险点，尤其是在对空间要求极高的便携检测设备、小型液压动力单元内部，单一部件实现90度转向的功能，可以让管线排布更规整，后续设备维护时梳理管线也更方便。设计这款接头的三维模型时，重点考虑了插接端的倒刺尺寸公差，倒刺的外径比适配软管的内径大0.3-0.5mm，既保证插接时的顺畅度，又能保证足够的抱紧力，主体的壁厚经过强度校核，在额定工作压力下不会出现开裂、变形的问题，内部流道做了圆弧过渡处理，流体经过拐角时不会产生明显的紊流和压力损失，保证流体输送的稳定性。

　　不同于市面上常见的塑料直角接头，这款金属材质的接头可以适配更宽的介质温度范围，无论是常规的压缩空气、液压油，还是部分弱腐蚀性的水基介质，都可以稳定工作，不会出现介质浸泡后材质老化、开裂的问题，在设备长期运行的振动环境下，接头的结构强度也能满足使用要求，不会因为长期振动出现接口松动的问题。在进行设备三维布局时，这款接头的方正外形可以直接和安装板、设备侧壁做配合约束，装配时的定位效率更高，不需要反复调整接头的安装角度，两个插接端的方向严格垂直，能保证管线转向后的走向规整，不会出现管线歪斜、和周边零件产生干涉的问题。
