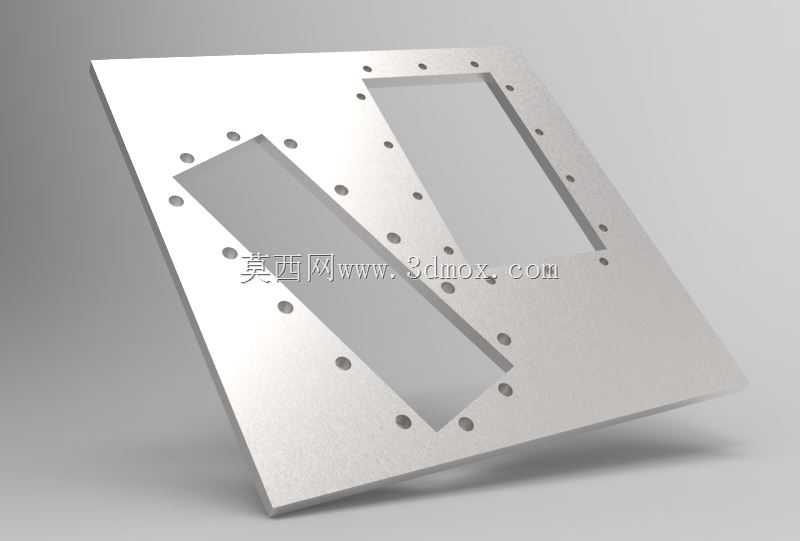

带对称矩形安装孔的金属法兰板结构

　　这类带对称矩形开孔的金属板件，在自动化生产线的机架护板安装、大型设备的观察窗固定、输送线侧封板连接场景中应用十分广泛，区别于常规圆形开孔的法兰件，双矩形开孔的设计主要是为了兼顾两个独立腔体的走线、观察或者物料通行需求，同时周边的安装孔位采用对称阵列布局，能保证板件安装后受力均匀，不会因为单侧紧固出现翘曲变形的问题。从实际使用场景来看，这类板件多采用冷轧钢板或者铝合金板材加工，表面做阳极氧化或者镀锌防锈处理，适配食品加工设备、包装机械、电子组装生产线的外封结构，安装时不需要额外做定位工装，因为孔位的对称度公差控制在0.05mm以内，只要对齐其中一侧的安装孔，另一侧的孔位会自然匹配对接螺柱，大幅降低现场装配的调校时间。

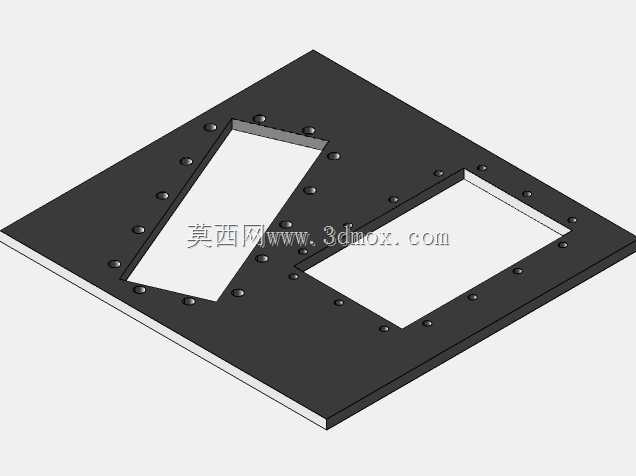

　　设计这类结构的时候，首先要确定两个矩形开孔的中心距，这个尺寸需要匹配设备内部两个独立功能区的间距，不能出现开孔遮挡内部组件的情况，矩形孔的边缘到板件边缘的最小距离要保留至少1.5倍板厚的余量，避免加工或者紧固时出现边缘开裂的问题；周边的安装孔采用对称排布逻辑，沿着矩形孔的长边和短边均匀分布，孔间距控制在80-120mm之间，这个间距范围既能保证板件紧固后没有局部凸起，也不会因为孔位过密增加不必要的加工成本。板件的整体外形为正方形切角结构，四个边角做了小尺寸倒角处理，避免安装时划伤操作人员，安装孔全部采用沉头设计，紧固后螺丝端面和板件表面齐平，不会突出表面影响后续外饰板的贴合。从建模逻辑来看，先绘制整体板件的外轮廓草图，

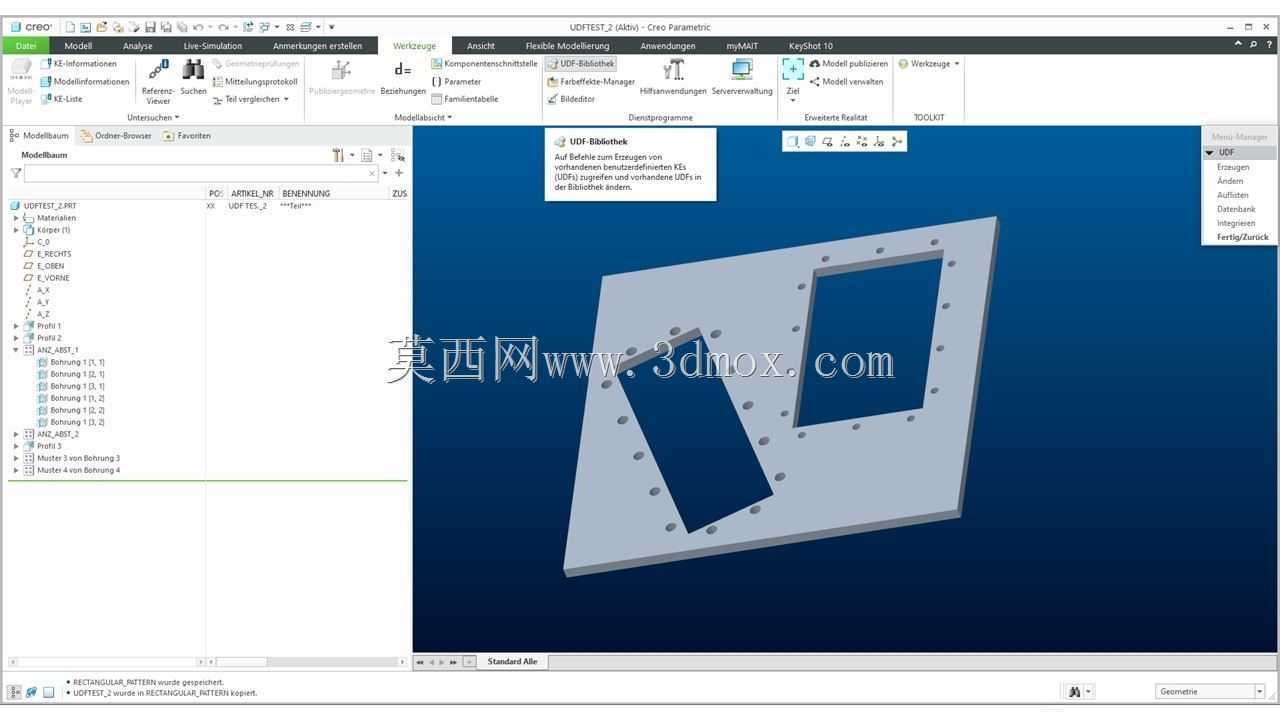

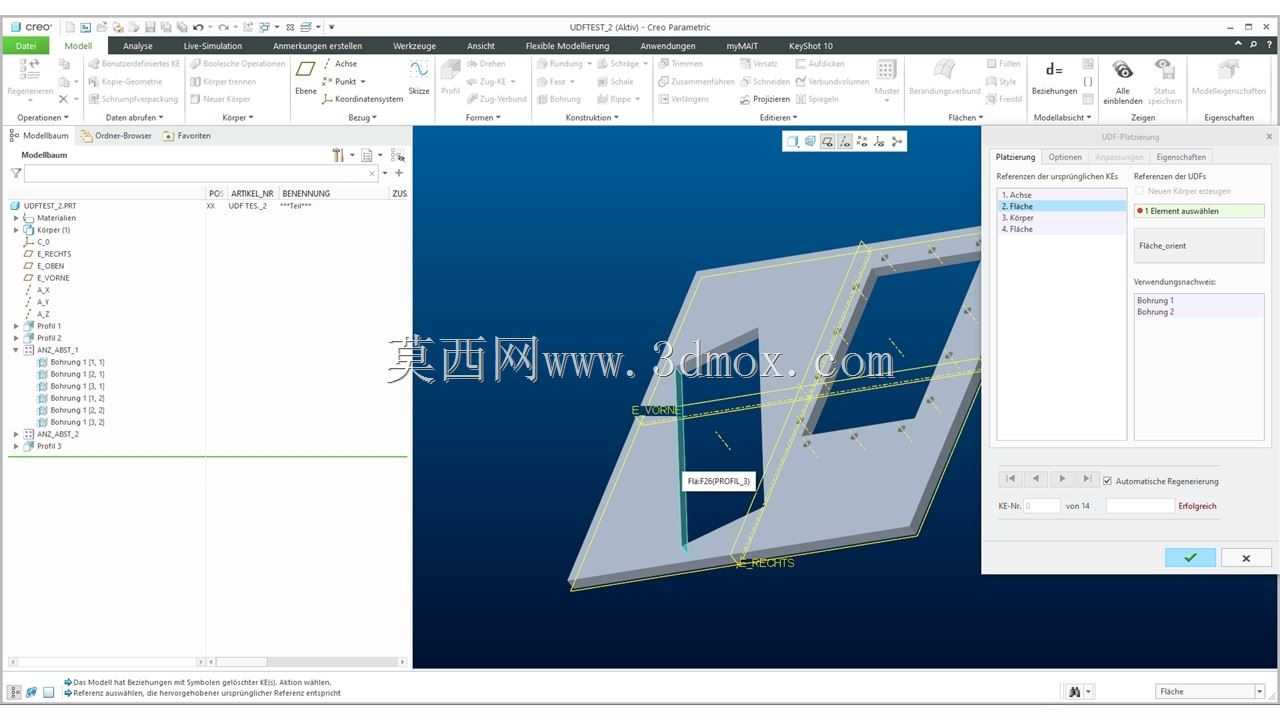

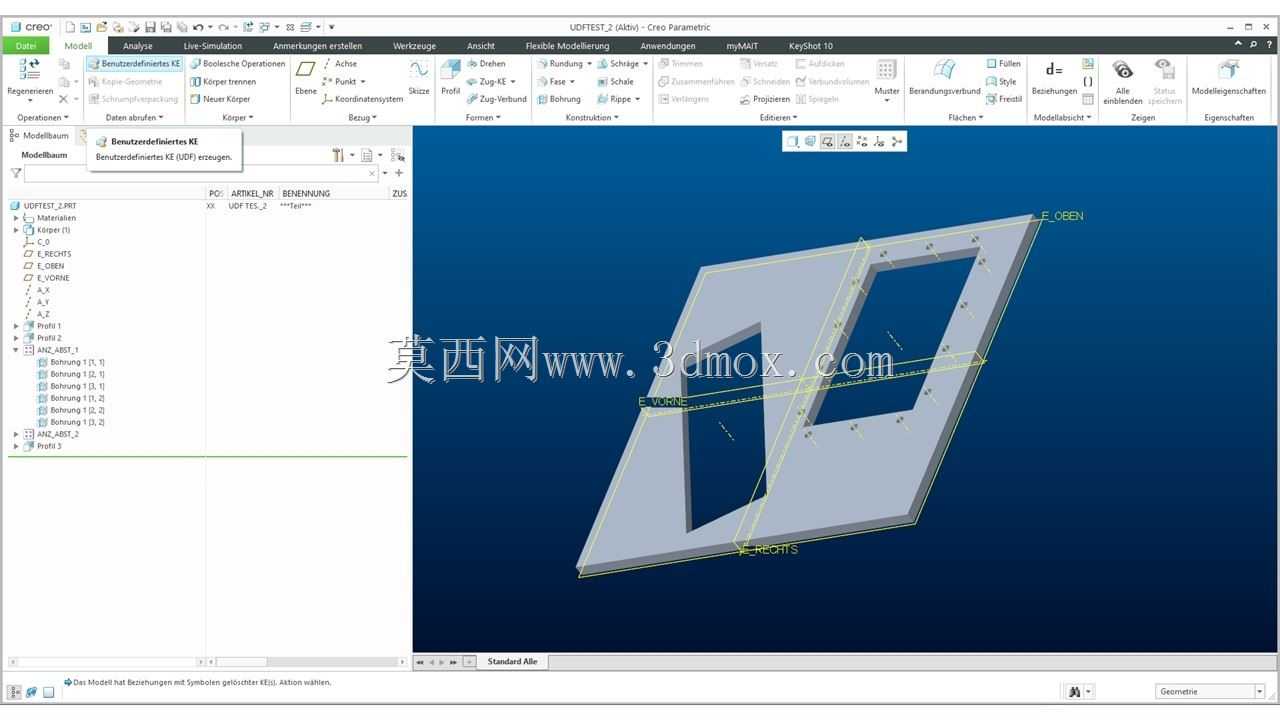

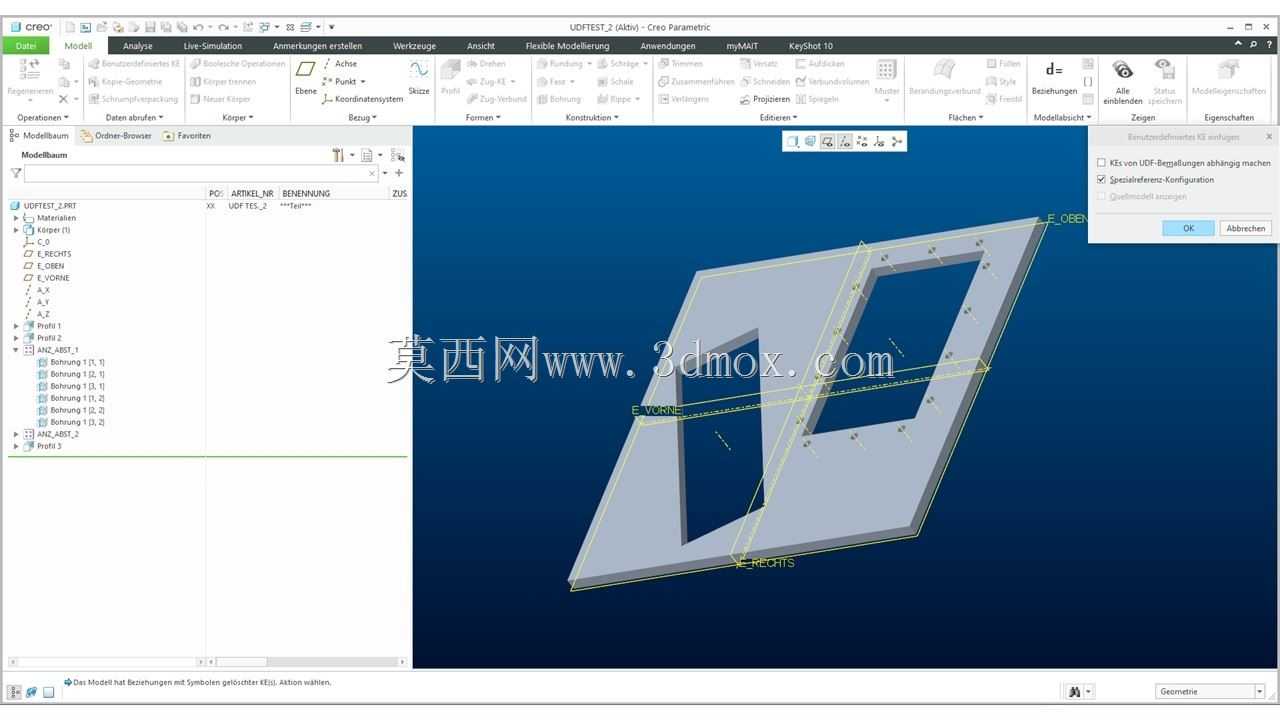

　　标注好整体长宽尺寸和边角倒角参数，再绘制两个矩形开孔的轮廓，添加对称约束保证两个开孔相对于板件中心完全对称，之后绘制单个安装孔的草图，通过几何阵列的方式生成所有孔位，阵列时选择对称参考，确保修改孔数量或者孔间距的时候，两侧的孔位始终保持对称关系，不需要逐个调整位置。实际生产中，这类板件的加工首先通过激光切割完成外轮廓和内孔的下料，之后通过数控钻床完成沉头孔的加工，最后做表面处理，安装边界方面，板件的安装面平面度要求控制在0.1mm以内，保证和对接的机架面完全贴合，不会出现缝隙导致灰尘或者切削液进入设备内部，矩形孔的边缘做了0.2mm的圆角处理，去除切割产生的毛刺，避免穿线时划伤线缆外皮。在设备维护场景中，

　　这类对称孔位的板件可以实现正反互换安装，不需要区分安装方向，备件储备时不需要单独区分左右件，能减少车间备件的库存种类，降低运维成本；如果后续需要调整内部组件的位置，只需要修改矩形孔的尺寸参数，因为阵列的孔位是关联对称约束的，调整开孔位置后安装孔会自动重新对称排布，不需要重新绘制整个板件的草图，大幅提升设计改型的效率。这类结构的受力特性也经过实际验证，对称排布的紧固点能让板件承受的均匀面压达到0.2MPa，完全满足常规工业设备外封板的防护强度要求，不会因为设备运行产生的振动出现固定螺丝松动的情况，矩形孔的长边方向和板件的主受力方向保持平行，能最大程度降低开孔对板件整体结构强度的削弱，避免长期受力后出现开孔变形的问题。
