变速箱换挡拨叉传动结构设计

　　在手动变速箱以及部分AMT机械式自动变速箱的传动链路中，换挡拨叉是直接决定档位切换平顺性与可靠性的核心执行零件，其安装位置固定在变速箱内部的变速杆导向轴上，工作时随换挡操纵机构的横向推力产生轴向位移，推动对应档位的同步器齿套与目标档位齿轮结合齿圈啮合，最终实现不同传动比齿轮组的动力传递切换，让车辆或工业变速设备在不同负载、转速工况下匹配对应的动力输出特性。

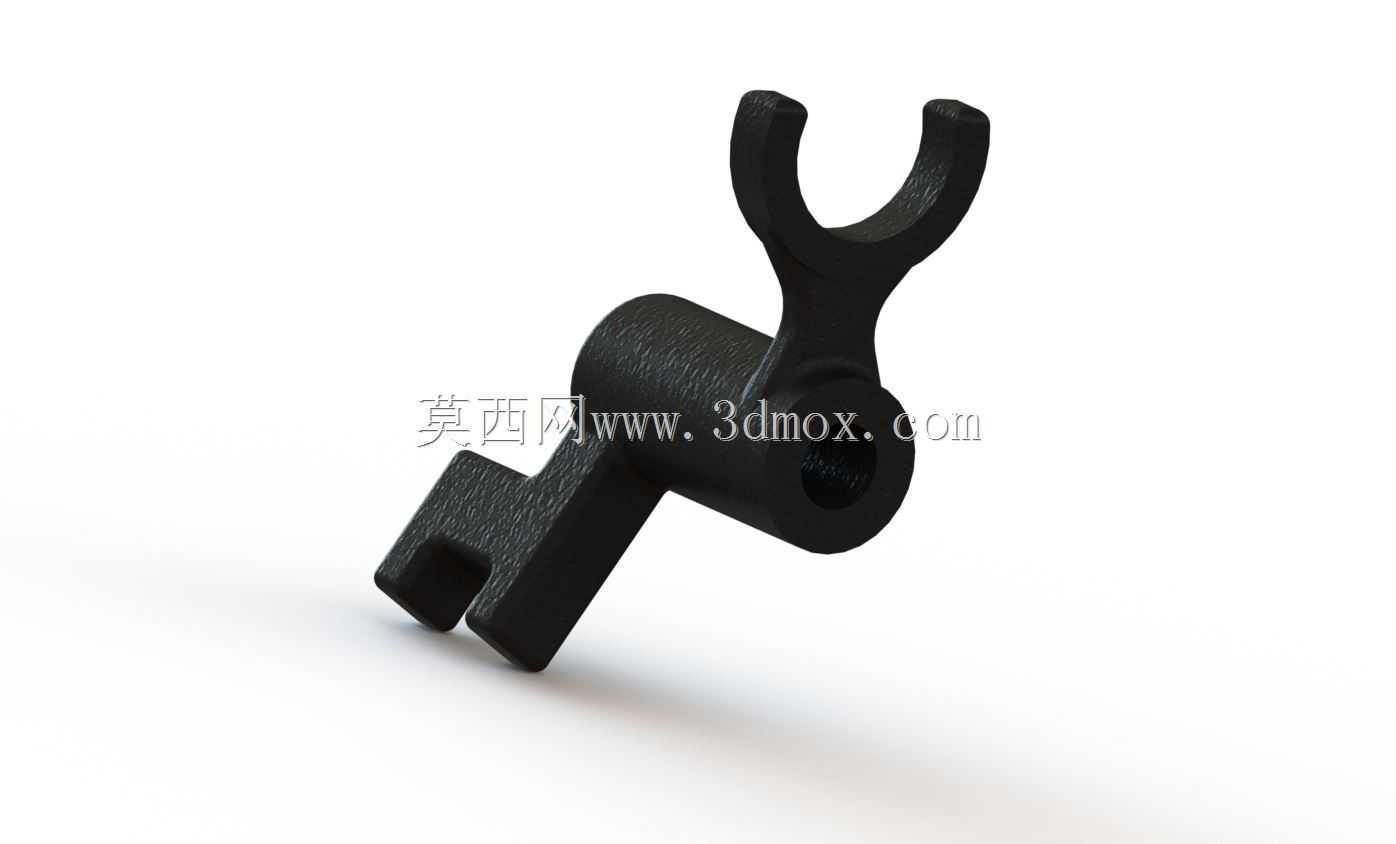

　　从结构设计逻辑来看，这款拨叉采用了一体式铸造成型后精加工的工艺路线，整体分为叉体工作端、轴套安装端、拨爪受力端三个功能区段。上端的U型叉口是直接与同步器齿套卡槽配合的工作面，叉口的两个平行爪面设计有均匀的接触弧度，工作时与齿套环形卡槽的接触面压应力控制在材料许用接触应力范围内，避免长期换挡冲击下出现爪面压溃、异常磨损的问题；叉口的开口尺寸经过公差匹配设计，既保证与齿套卡槽的装配间隙控制在合理范围，避免换挡过程中出现旷量导致的打齿、脱档风险，又不会因为间隙过小导致换挡卡滞、操纵力过大的问题。中间的圆筒状轴套是整个拨叉的安装基准，内孔与变速杆导向轴采用间隙配合，内孔表面设计有储油槽结构，变速箱工作时飞溅的润滑油会储存在槽内，在拨叉往复滑动的过程中形成稳定油膜，降低滑动摩擦阻力，减少长期工作的磨损量；轴套的外圆与叉体、下端拨爪采用大圆角过渡连接，避免应力集中导致的拨叉断裂问题，这一位置是拨叉受力的核心薄弱区，在换挡瞬间拨爪受到操纵机构推力、叉口受到同步器轴向阻力时，过渡圆角可以有效分散应力，提升零件的抗冲击疲劳性能。下端的块状拨爪是与换挡操纵摇臂配合的受力端，拨爪的卡槽尺寸与操纵机构的拨销匹配，工作时拨销推动拨爪带动整个拨叉沿导向轴滑动，拨爪的受力面经过淬火处理，表面硬度达到HRC45-50，能够承受频繁换挡带来的冲击载荷，避免长期使用出现受力面变形、档位不准的问题。

　　从安装边界与尺寸匹配角度，这款拨叉的轴向滑动行程严格匹配对应档位同步器的结合行程，轴套的长度设计兼顾了滑动导向稳定性与变速箱内部的空间布局，不会在滑动过程中与相邻档位的齿轮、拨叉产生运动干涉；叉体的整体轮廓做了轻量化的结构优化，在保证结构强度的前提下去除了非受力区域的多余材料，降低拨叉整体运动惯量，减少换挡过程中的冲击感，提升操纵手感。在实际工况中，拨叉的工作环境长期处于变速箱油的浸泡与飞溅润滑下，工作温度范围覆盖-40℃到120℃，因此材料选用具备良好韧性与耐磨性的合金铸钢，经过热处理后整体强度与表面硬度都能满足全生命周期的使用要求，正常维护下可以承受数十万次的换挡循环而不出现失效。

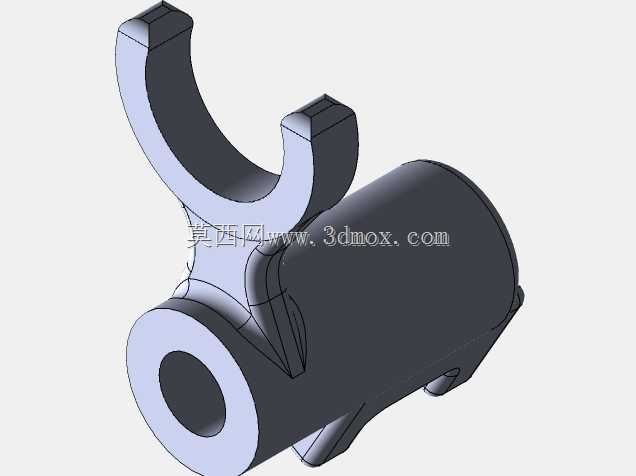

　　在三维建模过程中，需要重点关注几个关键尺寸的公差配合：首先是轴套内孔与导向轴的配合公差，一般选用H7/g6的间隙配合，保证滑动顺畅无卡滞；其次是U型叉口两个工作面的平行度与对称度公差，对称度偏差过大会导致叉口单侧受力，加速磨损甚至出现脱档；另外是下端拨爪受力面与轴套轴线的垂直度公差，偏差过大会导致操纵力传递方向偏移，增加换挡阻力。建模时还需要预留拨叉工作时的热膨胀间隙，避免变速箱工作温度升高后零件膨胀导致滑动卡滞，同时要对各个过渡圆角做应力仿真验证，确保在最大换挡冲击力下零件的最大应力低于材料的屈服强度，避免出现断裂失效。

　　这款拨叉的结构属于典型的两轴式变速箱换挡执行部件，主要适配前置前驱车型的手动变速箱，也可经过尺寸调整后应用在工业减速机、机床变速机构等需要切换传动比的机械设备中，其结构设计的合理性直接决定了变速机构的换挡可靠性、操纵手感与使用寿命，在设计过程中需要结合同步器的工作行程、操纵机构的传力比、变速箱内部的空间布局做综合匹配，不能孤立设计零件本身的结构。
