机械传动用曲柄滑块运动机构

　　在各类需要实现回转运动与直线往复运动转换的工业场景中，曲柄滑块机构是应用覆盖范围极广的基础传动单元，从冲压设备的主传动结构、内燃机的动力输出端，到自动化送料线的直线推送模块、小型工装的往复执行端，都能见到这类机构的衍生结构。这套曲柄滑块结构采用偏置式布局设计，不同于对心式曲柄滑块的对称运动轨迹，偏置设计可以在相同曲柄半径下获得更平缓的滑块返程加速度，降低高速运转时的机构冲击，适配每分钟120-300次往复频次的中速传动工况，在送料、轻载冲压这类对回程冲击有控制要求的场景中，能有效降低传动副的磨损速率。

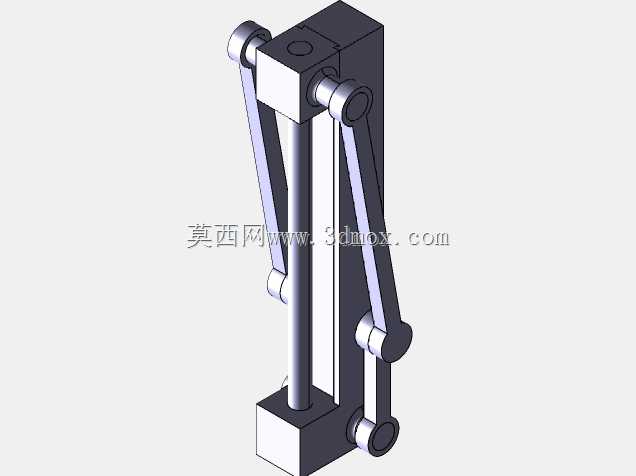

　　从结构组成来看，整套机构由曲柄轮、传动连杆、导向滑块、一体式安装基座四个核心部分构成，曲柄端采用偏心轴结构设计，偏心距可根据实际行程需求做系列化调整，连杆两端采用铰接式连接，铰接位置预留了润滑脂注油通道，日常维护时可直接通过注油嘴向铰接副补充润滑脂，无需拆解结构即可完成保养作业。滑块部分采用矩形截面导向结构，与基座上的导向槽采用间隙配合，配合间隙控制在0.02-0.05mm区间，既保证滑块往复运动时无卡滞，又能将横向窜动量控制在传动精度允许范围内，避免长期运行后出现偏磨导致的精度衰减。

　　安装边界方面，整套机构的基座采用一体化铸铁材质，底部预留了四个M8的安装螺栓孔，孔位间距沿长度方向为180mm、宽度方向为45mm，安装时可直接通过螺栓固定在设备的安装平台上，无需额外加工适配安装板。机构的总长度随曲柄回转角度变化，最小收缩长度为210mm，最大伸出长度根据曲柄偏心距不同可覆盖240mm-290mm区间，整体安装高度为65mm，宽度方向最大尺寸为52mm，在小型自动化设备内部布设时不会占用过多安装空间，可直接嵌入设备的机架内部完成传动链路搭建。

　　设计过程中针对传动死点问题做了专项优化，在曲柄轮的非传动侧配置了平衡配重块，配重块的质心与曲柄偏心方向呈180度对置，可抵消曲柄回转时产生的一阶惯性力，当机构运行到上下止点位置时，依靠配重块的转动惯量即可顺利越过死点，无需额外配置飞轮结构即可保证连续运转的稳定性，对于轻载传动场景可有效简化整体结构，降低设备的整体重量与制造成本。连杆与滑块的连接位置采用浮动铰接设计，可自动补偿加工与安装过程中产生的微小同轴度误差，避免因安装偏差导致的铰接副附加载荷，延长铰接销轴的使用寿命。

　　实际应用中，这套机构可根据负载需求调整各部件的材质选型，轻载高速场景下可将连杆与滑块替换为铝合金材质，降低运动部件的整体重量，进一步提升机构的最高运行频次；重载场景下可将铰接销轴替换为淬火合金钢材质，提升铰接副的承载能力，适配最大5kN的直线推送负载。导向槽内壁可根据使用环境加装黄铜导向衬套或者聚四氟乙烯耐磨衬套，在有粉尘的工况下选用带密封防尘圈的衬套结构，可阻挡粉尘进入导向配合面，减少磨粒磨损带来的精度损失。在送料机构应用场景中，滑块端面可直接安装推料板，推料板的安装面预留了两个M6的螺纹孔，孔位间距30mm，可快速适配不同宽度的推料工装；在冲压设备应用场景中，滑块端面可连接冲压模具的模柄，直接将曲柄的回转运动转换为冲头的上下往复冲压动作，整套机构的传动效率可达90%以上，相比气缸、液压缸这类直线驱动部件，不需要配套气源或者液压站，仅通过电机带动曲柄轮回转即可实现稳定的直线往复输出，在固定行程的往复传动场景中具备更高的运行稳定性与更低的维护成本。
