单人履带式全地形代步运载装置

　　这款单人履带行走装置的设计初衷，是覆盖复杂非铺装路面的短途单人通行与轻载运载需求，可适配林区巡检、野外作业短途通勤、复杂地形科考点位移动、户外休闲穿越等场景，相比常规轮式代步工具，它能在泥泞、积雪、碎石滩、浅沟壑等轮式车辆易打滑陷车的地形保持稳定通行能力，同时整体尺寸紧凑，可通过常规人行通道、林间窄路，也能装入小型货运车辆后备箱实现转场运输。

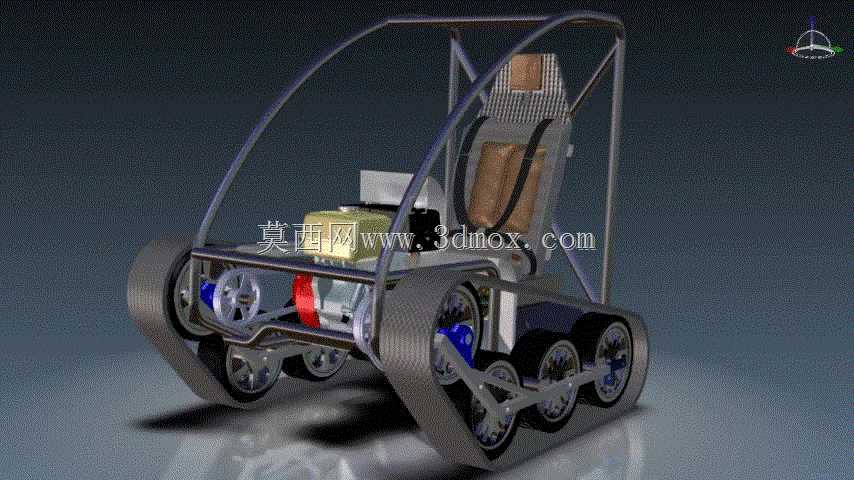

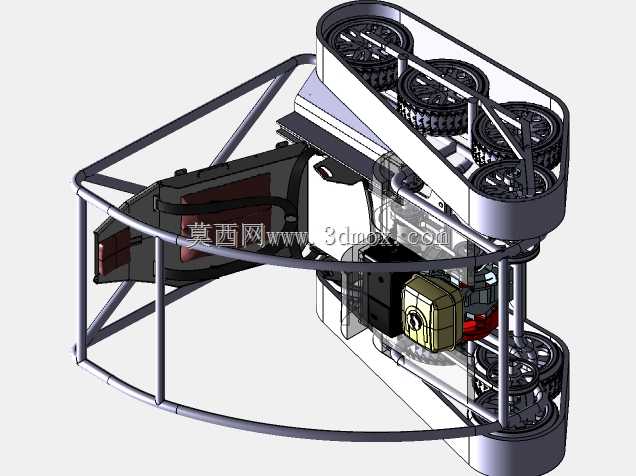

　　从功能特性来看，该装置采用轮履复合的行走布局，没有使用整体式橡胶履带，而是通过多组负重轮搭配侧置环形履带结构，既保留了履带接地面积大、接地比压小的优势，又降低了整体履带的维护成本，侧置的导向轮与驱动轮配合张紧机构，可避免履带在越障过程中发生脱轨问题。动力单元后置布局，通过链传动、皮带传动组合将动力输出至驱动轮，传动路径经过重新匹配计算，可在低速越障时输出足够扭矩，平整路面行驶时也能保持合理的行进速度，盘式制动器直接集成在驱动轮轴端，制动响应直接，可在坡道停靠时提供足够的制动力矩，避免溜车风险。

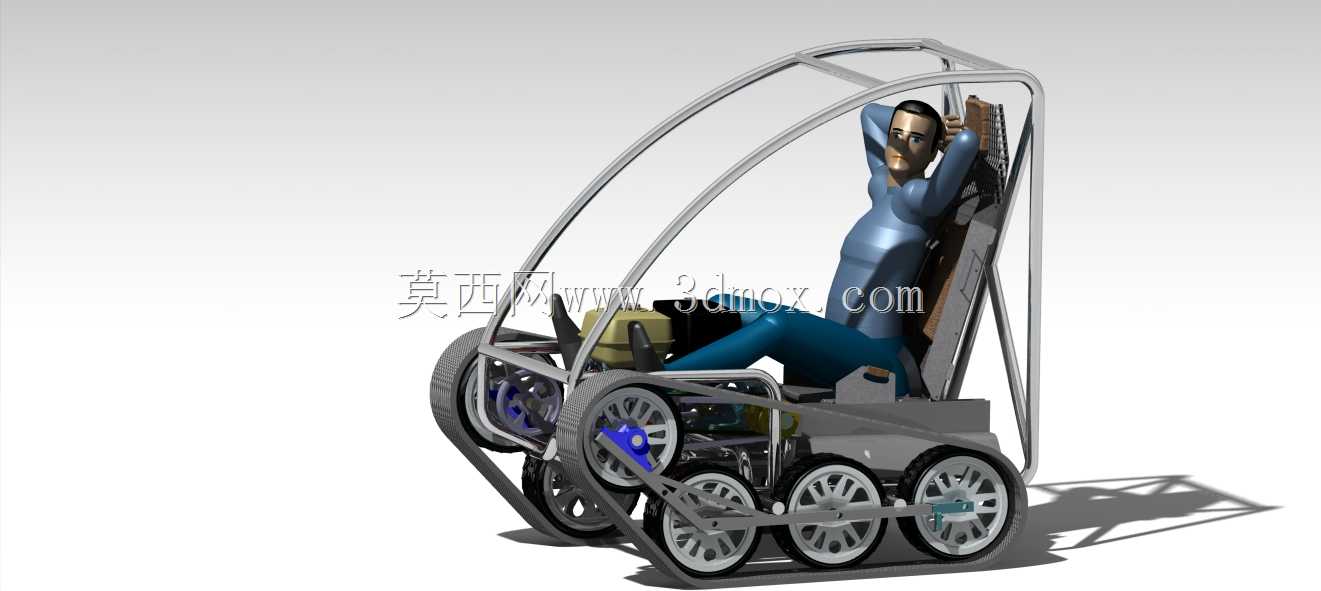

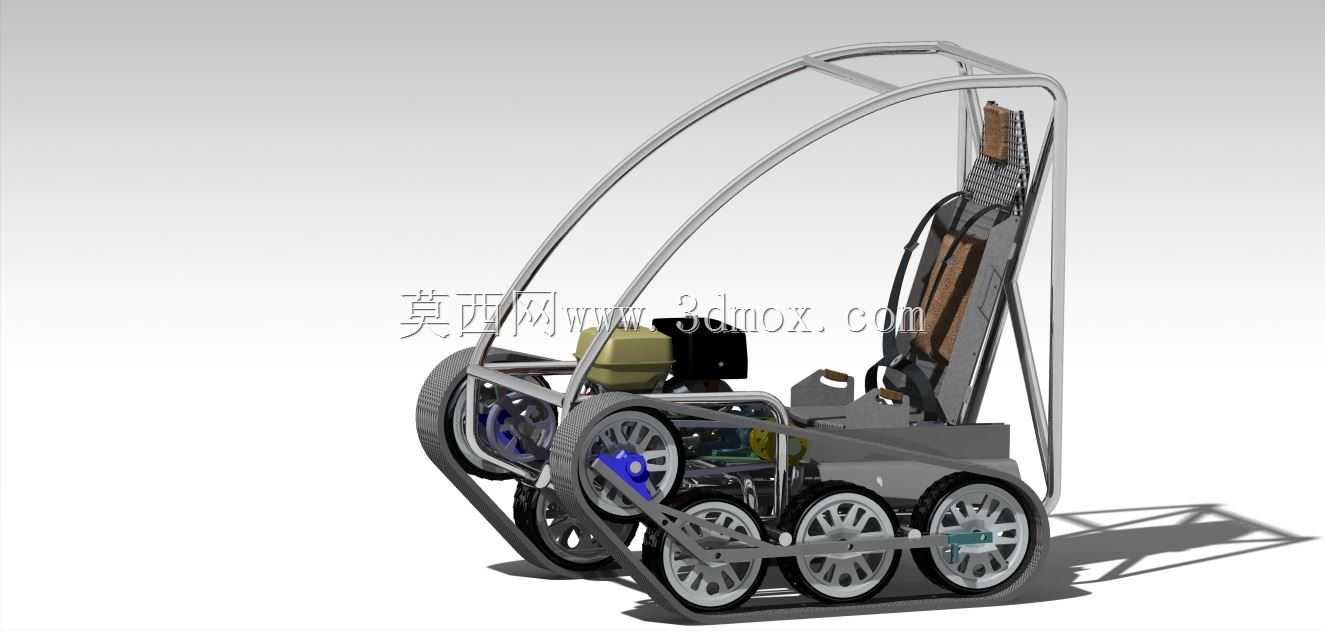

　　设计过程中优先考虑了公制标准件的通用化选型，所有轴承、连接轴、紧固件、传动部件均从常规工业供应商目录中选取成熟量产型号，没有定制特殊规格的非标零件，既降低了加工制造成本，也方便后期运维时的配件更换。车架部分采用弯管焊接的框架式结构，通过结构力学仿真对管材壁厚、弯管曲率、焊接节点位置进行了优化，在保证整体抗扭、抗冲击强度的前提下尽可能降低车架自重，弧形的上部框架同时集成了防滚防护功能，无需额外加装防滚架即可在车辆倾翻时为驾乘人员提供生存空间，座椅采用贴合人体背部曲线的承托结构，配合多点式固定位，可在颠簸路面行驶时为驾乘人员提供足够的支撑。

　　安装边界方面，整车宽度控制在0.8米以内，长度不超过1.8米，整体高度在驾乘人员入座后不超过1.7米，可顺利通过宽度1米的狭窄通道，最小转弯半径控制在1.5米以内，在狭小场地内也能灵活转向。行走机构的离地间隙设定为180毫米，可顺利通过高度150毫米以内的垂直障碍，跨越宽度300毫米以内的壕沟，接地比压控制在0.2kg/c㎡以内，可在松软积雪、沼泽边缘等低承载能力路面通行而不发生陷车。动力单元的安装位预留了通用安装支架，可适配不同排量的小型内燃发动机或者同等功率的直流驱动电机，用户可根据使用场景的能源获取条件灵活选择动力形式，传动系统的张紧结构预留了调节余量，可在传动部件出现正常磨损后快速调整张紧度，无需整体更换传动零件。

　　建模过程中所有零件均采用毫米作为统一单位，各部件的装配间隙经过严格校验，转动部件预留了合理的运动间隙，不存在干涉问题，可直接用于后续的工程出图、样件试制，也可通过模型进行运动仿真，验证越障过程中各轮组的运动轨迹、悬架的形变范围，提前排查结构设计中存在的潜在问题，比如履带在极限越障角度下的张紧量变化、传动部件在峰值扭矩下的受力情况、车架在冲击载荷下的应力集中位置，为后续的样车试制优化提供准确的三维数据支撑。
