带Gibb结构的防脱开口销连接接头

　　在重型输送线的方管桁架拼接、农用机具矩形截面杆件的快速拆装、物流周转工装的框架连接场景里，这类带Gibb结构的开口销接头一直是解决杆端连接松脱问题的常用结构。不同于普通圆柱销或开口销只能靠过盈或开口涨紧实现固定，这款接头的核心设计逻辑，是从根源上解决普通开口销在交变载荷、振动工况下，销体与U形叉接触面因摩擦咬合出现的陷附卡滞、意外脱出问题。

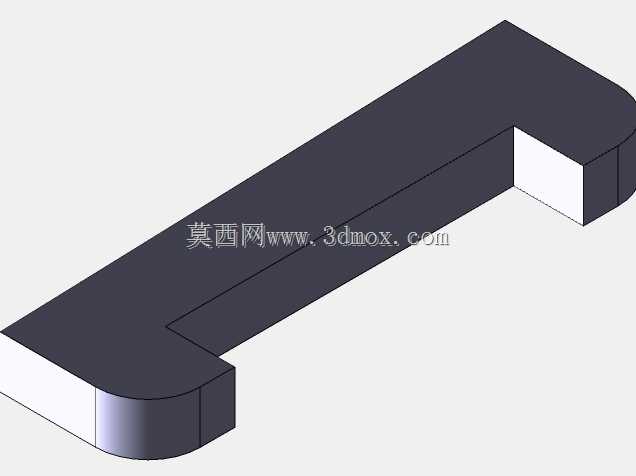

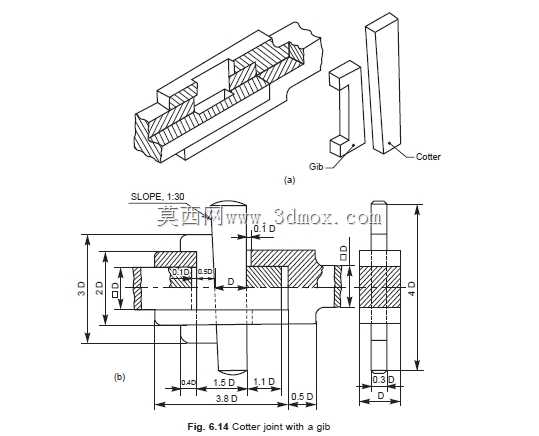

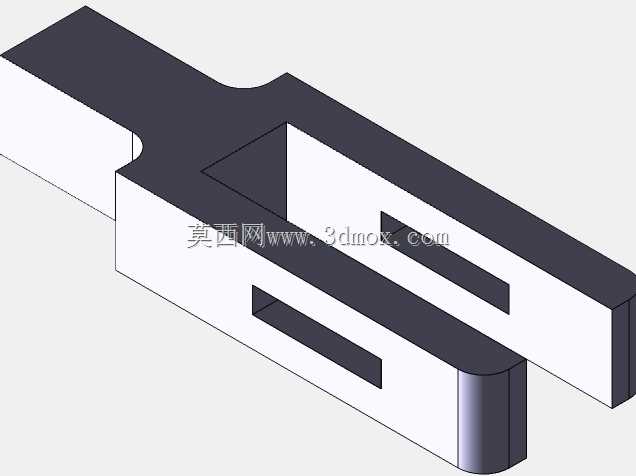

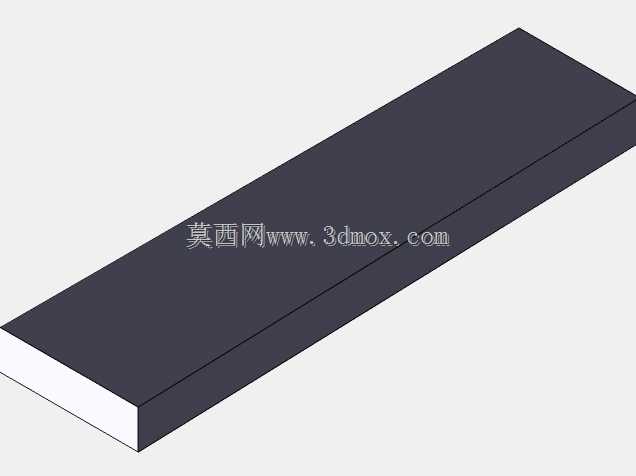

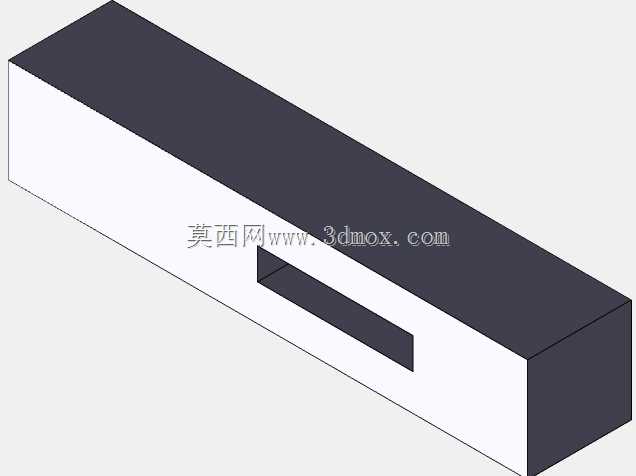

　　从结构组成来看，接头适配的是方形或等壁厚矩形截面的杆件，其中一根待连接杆的端部加工为U形叉结构，叉体的两个支臂上开有同轴的锥形销孔，销孔的锥度与开口销的锥段完全匹配；另一根杆件的端部加工为可插入U形叉间隙的平板端，平板上开有与U形叉销孔同轴的通槽，通槽的宽度与开口销的平直段尺寸适配，保证杆件插入后销体可顺利贯穿。Gibb结构也就是钩头楔块，是整个接头的防脱核心，它的截面为楔形三角形，其中一侧加工为与开口销锥度完全一致的锥面，另一侧为垂直于杆体轴线的直面，钩头上下位置设置有两个矩形凸耳，凸耳的厚度与U形叉支臂外侧的限位槽深度匹配。

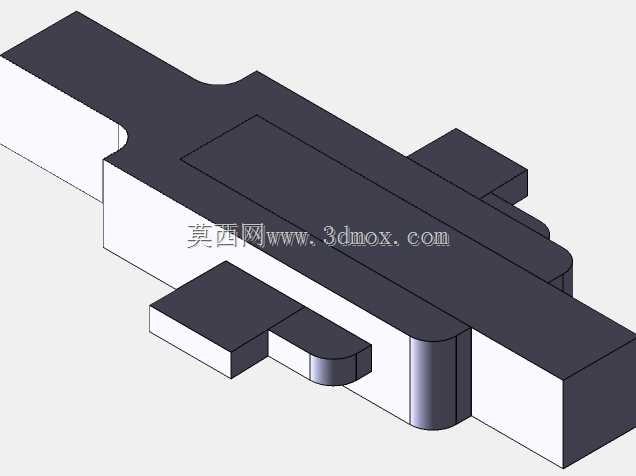

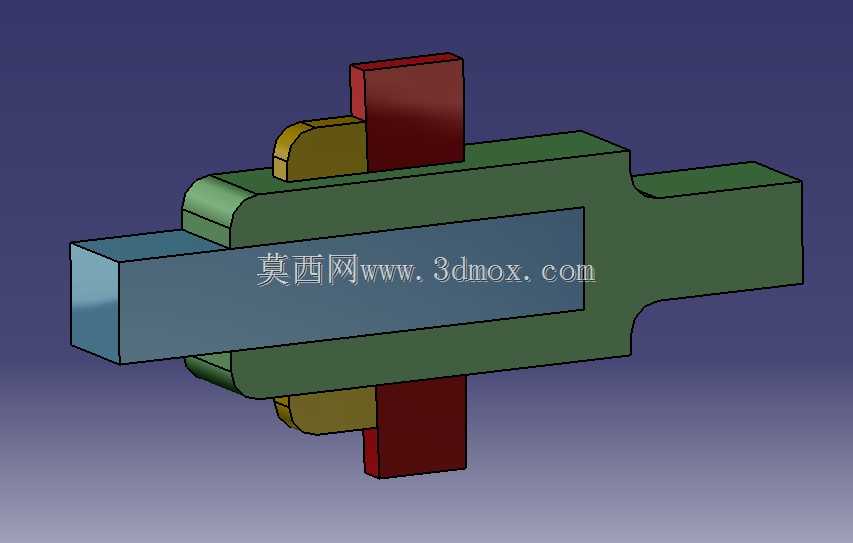

　　实际装配时，先将两根待接杆件的端部对位，平板端插入U形叉的支臂间隙内，对齐销孔后将开口销从锥孔大端打入，此时开口销的锥面与U形叉锥孔贴合，销体的平直段贯穿平板端的通槽，初步实现两根杆件的径向与轴向定位。随后将Gibb钩头从开口销的侧方推入，使钩头的锥面完全贴紧开口销外露的锥面，此时钩头的直面与杆件轴线保持垂直，上下两个凸耳刚好卡入U形叉支臂外侧预设的平行边卡槽内，凸耳的端面与卡槽端面贴合后，可限制钩头沿销体锥度方向的窜动。

　　从安装边界来看，这类接头的外形尺寸完全适配所连接杆件的截面规格，U形叉的外廓尺寸不会超出杆件截面的外接矩形范围，Gibb钩头安装完成后，其外边缘与杆件表面的平行度公差控制在0.1mm以内，不会额外占用杆系周边的安装空间，适合在杆系排布密集、周边间隙有限的工装框架内使用。不同于普通开口销接头需要在销尾弯折钢丝实现防脱，这款接头的Gibb结构与凸耳限位配合，可在振动工况下持续给开口销施加轴向的锁紧力，避免销体因反复冲击出现轴向窜动，同时钩头的直面与杆件表面平行，在制造时可直接通过铣削一次加工成型，不需要额外做弯折、点焊等防松处理，后期拆装时只需要将钩头沿平行于杆面的方向敲出，即可顺利打出开口销，不会出现普通开口销因摩擦陷附卡在销孔内、需要破坏性拆除的问题。

　　在实际使用中，这类接头尤其适合需要反复拆装的杆系连接场景，比如可调节高度的工装支撑架、模块化的设备防护栏、农用机具的可更换作业臂连接位置，相比螺栓连接不需要配套螺母防松，相比普通销接防脱可靠性提升40%以上，同时装配效率更高，不需要额外的工具即可完成快速拆装。设计时需要注意，U形叉支臂上的限位槽必须与销孔的锥度方向平行，槽的宽度与Gibb凸耳的间隙控制在0.05-0.1mm之间，间隙过大会导致钩头在振动时出现窜动，间隙过小会导致装配时卡滞；开口销的锥度与Gibb钩头的锥度需要完全配做，保证两个锥面的接触面积不小于80%，避免局部应力集中导致销体或钩头压溃。另外，杆件端部的U形叉与平板端的插接深度需要满足杆径的1.2-1.5倍，保证连接位置的抗弯强度满足杆件的额定载荷要求，避免在受弯时插接位置出现变形脱出。
