三耳连接支架铸造结构设计

项目分类:通用机械零部件 发布时间:2021-12-29 ID:477091
  • 三耳连接支架铸造结构设计
  • 三耳连接支架铸造结构设计
  • 三耳连接支架铸造结构设计
  • 三耳连接支架铸造结构设计
  • 三耳连接支架铸造结构设计
  • 三耳连接支架铸造结构设计
  • 三耳连接支架铸造结构设计
  • 三耳连接支架铸造结构设计
  • 三耳连接支架铸造结构设计

  该类三耳式连接铸件多应用于中载传动链路的铰接点位,常见于工程机械的连杆传动组、农用机械的悬架连接段、输送设备的摇臂传动单元中,核心作用是在三个不同轴系的铰接点位间传递稳定的拉压载荷,同时适配多方向的小幅摆动工况,避免刚性连接在交变载荷下出现应力断裂问题。从实际使用场景来看,这类零件长期承受周期性的交变载荷,部分户外作业场景下还会接触泥水、粉尘等侵蚀介质,因此结构设计上优先采用铸造工艺成型,能够通过一体成型的流线型结构减少应力集中点,同时铸件内部的金相组织经过时效处理后,能够更好地适配长期交变载荷下的疲劳强度要求。

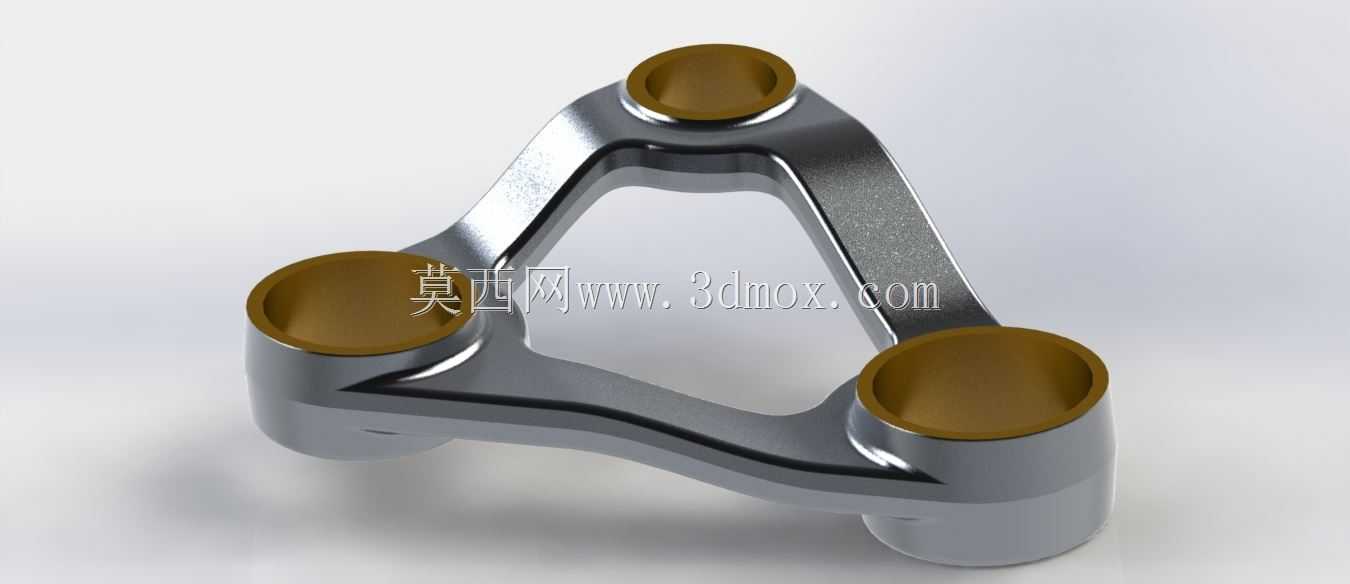

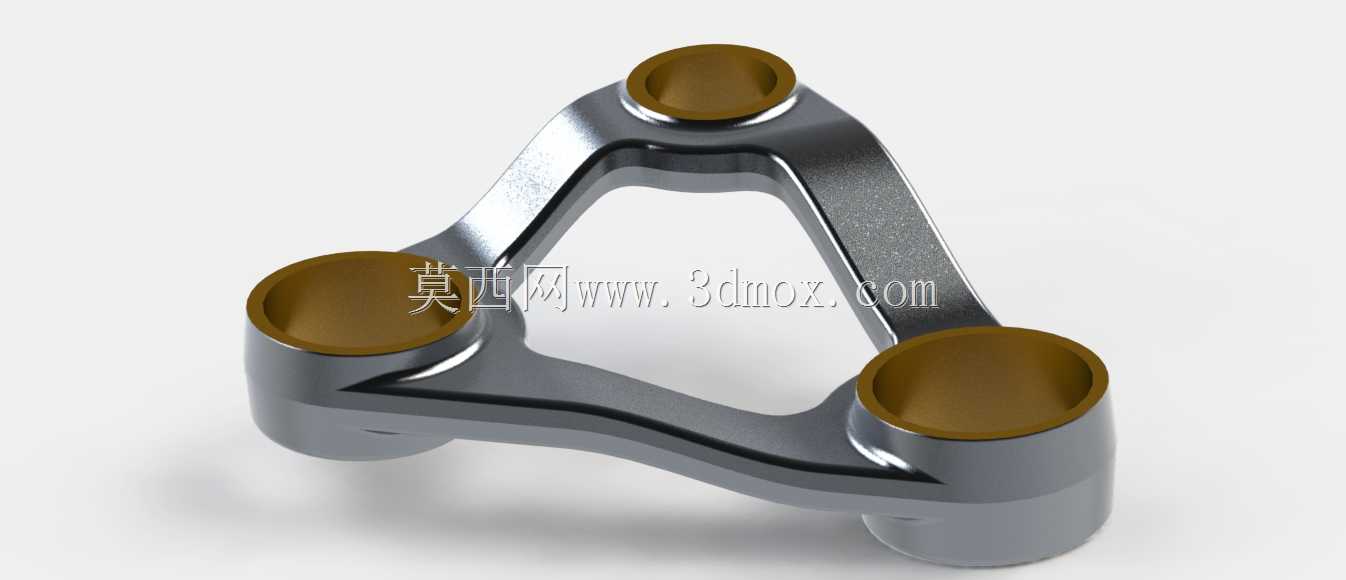

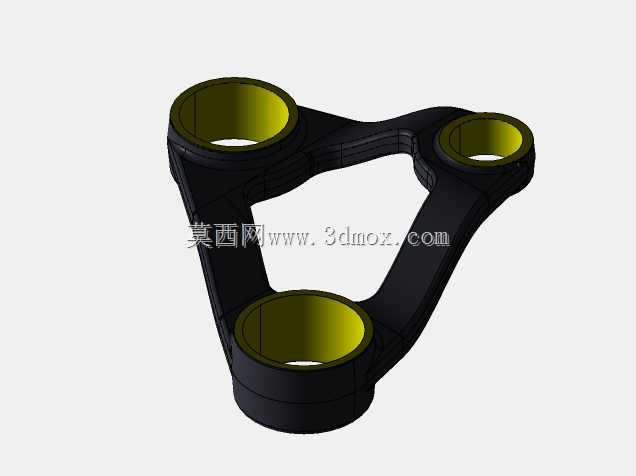

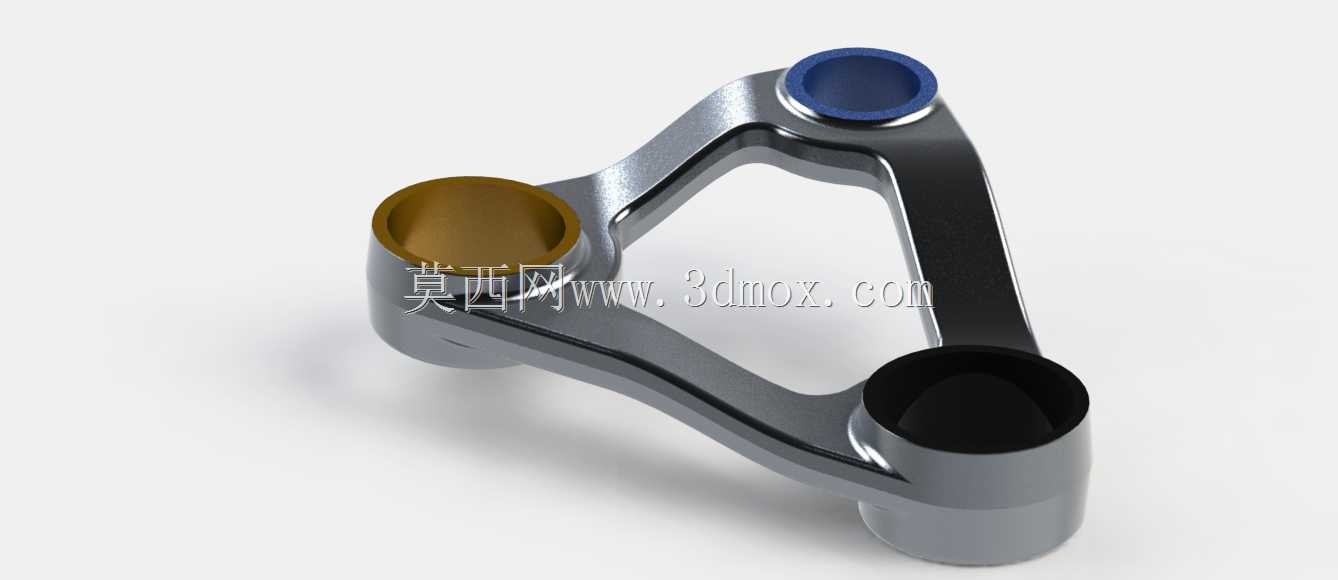

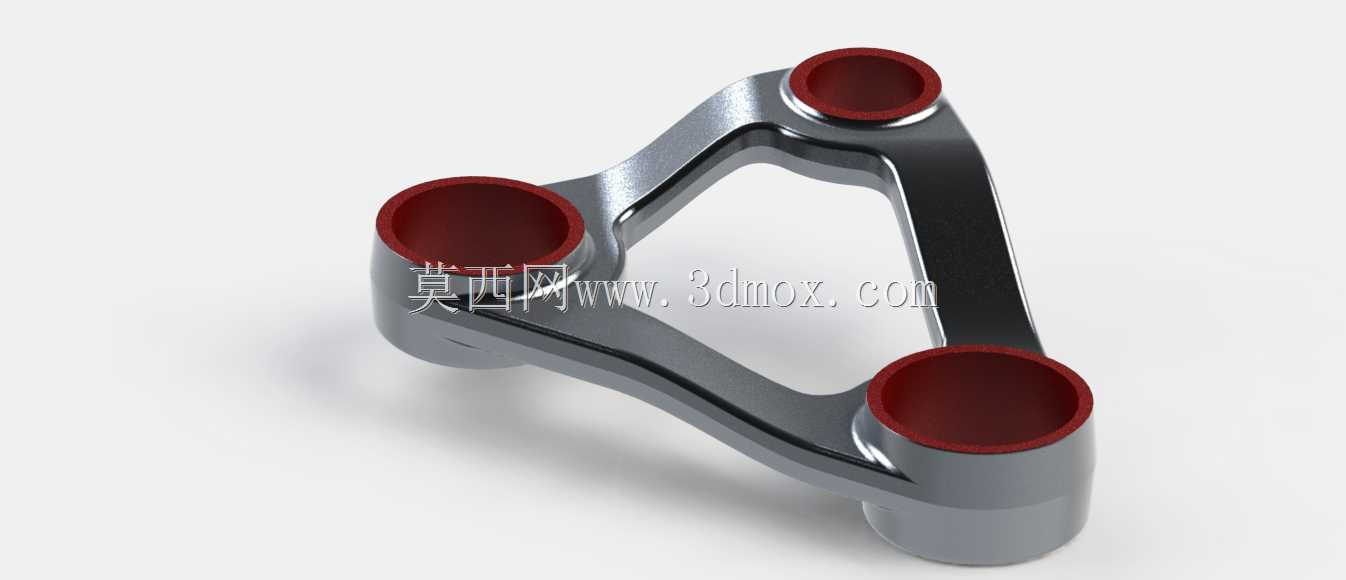

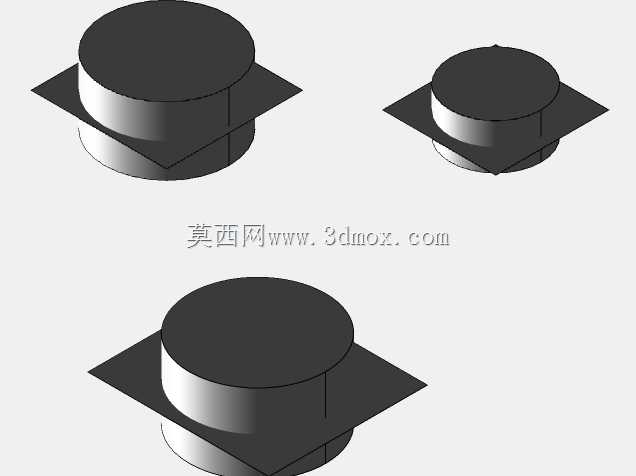

  从结构功能特性来看,三个带安装孔的圆柱凸台是核心的载荷承接点位,每个凸台端面都预留了足够的承压接触面积,能够适配对应规格的铰接销轴、衬套的安装需求,凸台边缘做了加厚的圆角过渡,避免销轴安装时的应力切边问题。连接三个凸台的臂身采用了变截面的流线型设计,在载荷传递路径上的截面厚度根据应力分布做了梯度调整:靠近凸台根部的位置截面厚度最大,能够承接凸台传递来的集中载荷,臂身中段的截面适当收窄,在保证整体结构刚度的前提下降低零件整体重量,减少传动链路的运动惯量。臂身的截面采用了类似工字形的加强结构,上下边缘的凸筋沿着载荷传递方向延伸,能够在不增加过多壁厚的前提下大幅提升臂身的抗弯、抗扭刚度,避免零件在承受偏载时出现臂身扭曲变形的问题。

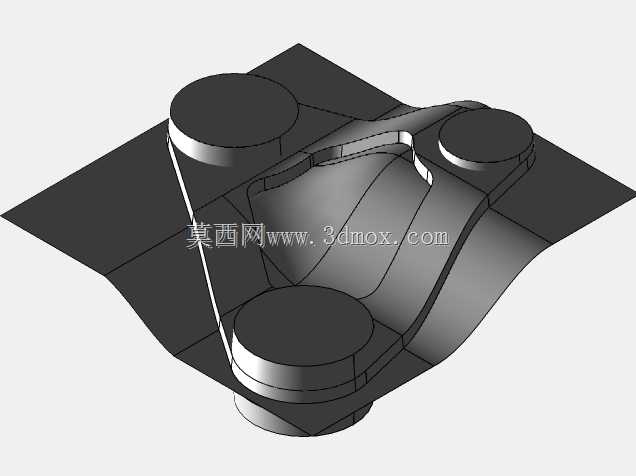

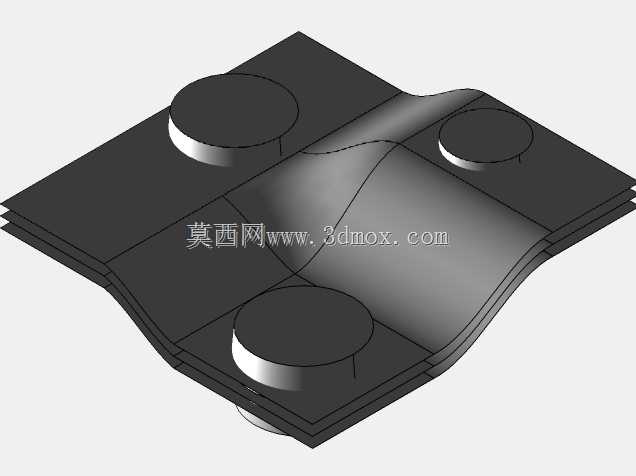

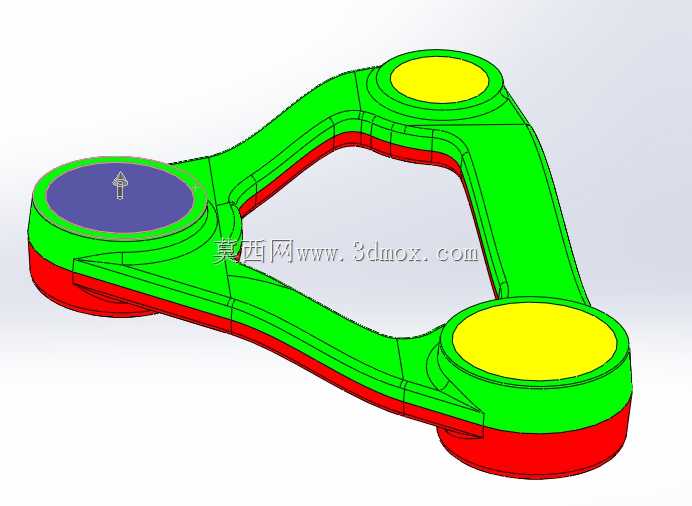

  设计过程中首先需要明确三个安装点位的相对位置精度,三个铰接孔的中心距公差需要控制在合理范围内,保证装配后相邻传动部件的运动轨迹不出现卡滞,孔的端面与孔轴线的垂直度需要满足衬套压装的精度要求,避免衬套压装后出现偏斜导致销轴磨损加剧。铸造工艺设计阶段,需要在所有的转角位置预留足够的铸造圆角,避免铸件冷却过程中出现应力开裂,同时壁厚设计尽量保持均匀,避免局部壁厚过大导致冷却过程中出现缩孔、缩松缺陷,影响零件的整体强度。零件的非加工面保留铸造的自然表面粗糙度,安装孔、端面等配合位置预留加工余量,后续通过机加工保证配合精度,既能够控制加工成本,也能保证关键配合位置的尺寸精度。

  从安装边界来看,三个铰接孔的孔径根据适配的销轴规格设计,孔的深度需要匹配对应衬套的压装长度,安装时三个点位分别连接对应的传动部件,销轴穿装后需要在孔端加装限位挡圈,避免销轴工作过程中窜出。零件整体的外轮廓尺寸需要适配安装空间的运动包络,保证传动过程中臂身不会和周边的固定结构、运动部件发生干涉,臂身表面的加强筋高度不能超出安装空间的边界,避免摆动过程中出现磕碰。这类铸件在实际选型替换时,需要重点核对三个安装孔的中心距、孔径参数,同时确认零件的载荷等级匹配实际工况的载荷需求,避免小载荷等级的零件用在重载场景下出现断裂失效。日常维护过程中,需要定期检查铰接孔位置的衬套磨损情况,以及臂身是否出现裂纹,尤其是凸台和臂身连接的过渡位置,是应力集中的高发区域,出现裂纹时需要及时更换,避免传动失效引发设备故障。
