立式双活塞曲轴连接组件结构设计

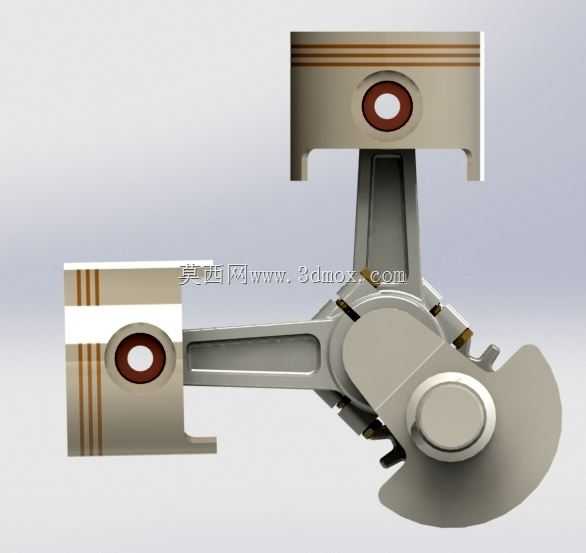

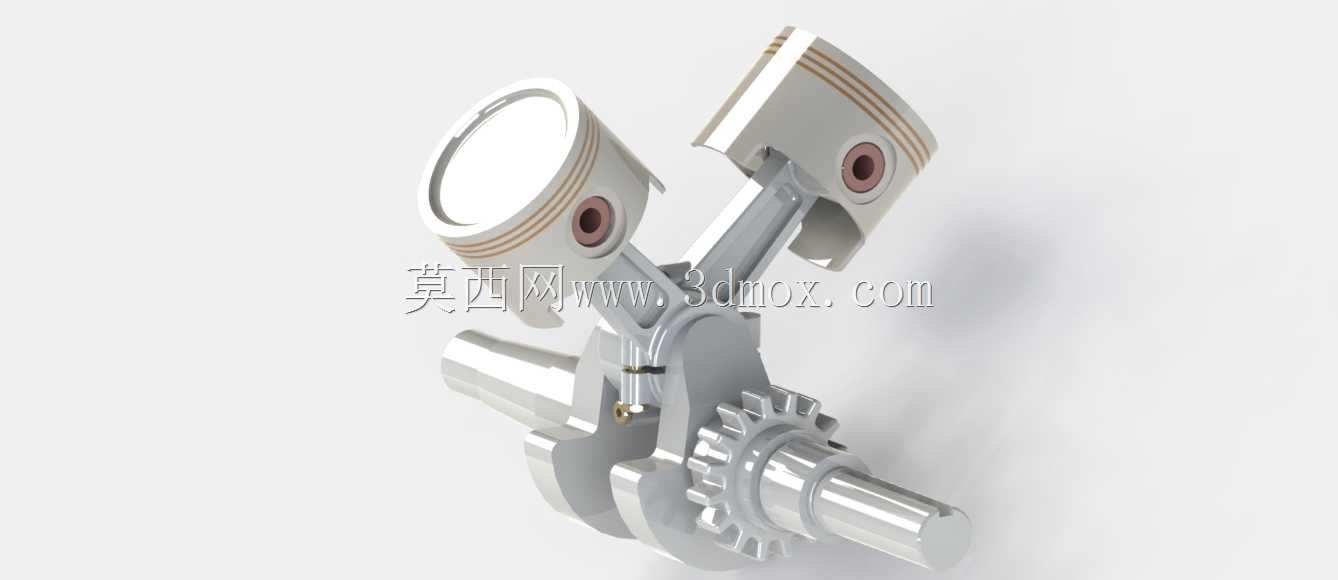

　　在小型通用动力、轻型代步载具、便携作业机具的动力单元选型中，双缸立式动力结构始终占据着紧凑布局类应用的核心位置，这套带双活塞、曲轴与配套连接件的立式动力核心组件，正是针对小排量动力输出场景做的结构适配。不同于多缸大排量机型的复杂排布，这套组件的核心设计逻辑是在有限的径向安装空间内，通过两个活塞呈V型夹角的排布方式，抵消部分往复运动产生的一阶惯性力，让整机运行时的振动幅度控制在可接受范围内，不需要额外加装体积庞大的平衡轴结构，进一步压缩动力单元的整体占用空间。

　　从实际应用场景来看，这类结构常被用在小型摩托动力单元、便携发电机组动力端、园林作业机具的动力核心上，这类场景对动力单元的整体体积、自重都有严格限制，同时要求动力输出足够平顺，能持续稳定输出额定功率。设计过程中首先要明确活塞的行程与缸径匹配关系，活塞环槽的宽度、深度需要和配套的气环、油环尺寸完全契合，保证燃烧室的密封性能，避免做功行程中出现燃气泄漏、机油窜入燃烧室的问题。活塞销孔的同轴度公差需要控制在0.01mm以内，保证活塞销装配后不会出现偏磨，延长组件的整体使用寿命。

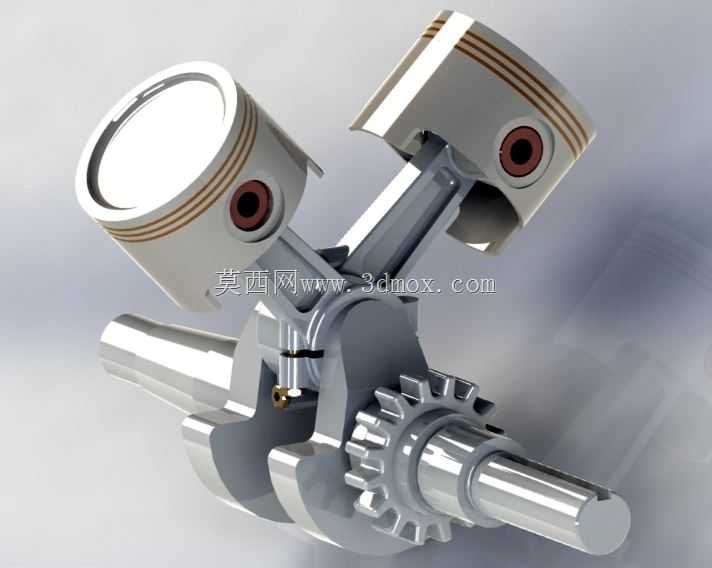

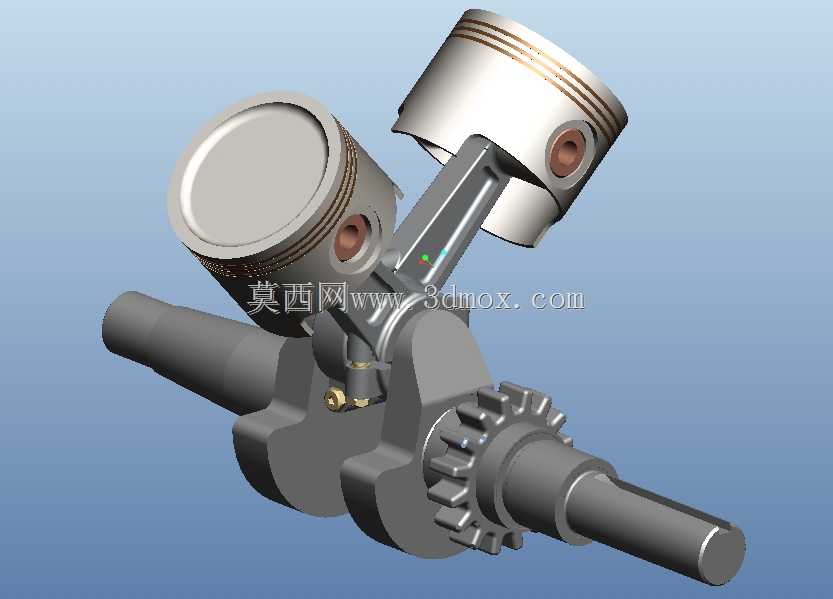

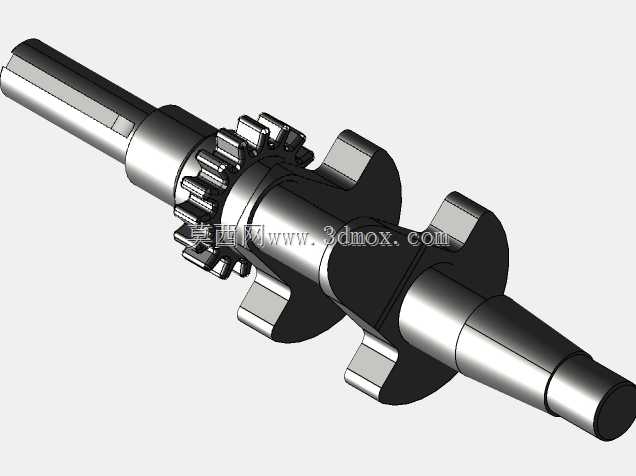

　　曲轴部分的设计重点集中在曲柄销与主轴颈的位置度控制，两个连杆轴颈的夹角需要和活塞的排布角度完全匹配，保证两个活塞的运动相位差符合做功顺序的设计要求，避免出现运动干涉。曲轴上集成的传动齿轮需要和配气机构、动力输出端的齿轮模数、压力角保持一致，保证动力传输过程中啮合平稳，不会出现冲击异响。连杆作为连接活塞与曲轴的核心传力部件，大小头的孔位平行度需要严格管控，小头端和活塞销配合、大头端和曲柄销配合的间隙需要根据运行工况的热膨胀量预留合理的配合公差，避免热机状态下出现抱轴故障。

　　安装边界方面，这套组件的主轴颈两端预留了标准的轴承安装位，可适配常用规格的深沟球轴承或者轴瓦结构，安装时需要保证两个轴承座的同轴度符合设计要求，避免曲轴转动时出现卡滞。活塞顶部的燃烧室形状需要和缸盖的燃烧室结构完全匹配，压缩比的控制需要结合使用场景的燃油标号做适配，避免出现爆震问题。组件整体的轴向尺寸经过优化，装配后不需要额外调整垫片即可满足正时机构的安装位置要求，降低整机装配的调试难度。

　　实际运行过程中，两个活塞交替完成进气、压缩、做功、排气的行程，通过连杆将活塞的往复直线运动转化为曲轴的旋转运动，再通过曲轴端部的齿轮将动力输出到后续的传动系统中。连接件的排布充分考虑了润滑路径的设计，曲轴内部预留的油道可以将压力机油输送到连杆大头、活塞销等需要润滑的摩擦副位置，保证各个运动部件在高速运行时能得到充分的润滑，降低磨损速率。和单缸动力结构相比，这套双活塞结构的动力输出脉冲更小，运行时的整机振动更低，在同等排量下可以实现更高的转速上限，适配对动力平顺性有一定要求的应用场景。设计时还充分考虑了零部件的通用性，活塞、活塞环、连杆螺栓等易损件都采用行业通用的尺寸规格，后期维护更换时不需要定制特殊配件，降低全生命周期的使用成本。
