环形通道调节用多叶片虹膜启闭结构

　　在流体管路通断调节、光学通光孔径控制、粉体物料下料管控这类需要对环形截面通道做连续开度调节的场景里，虹膜式启闭结构的应用占比一直不低，和传统闸板、蝶阀类的截流结构比，它的启闭动作是沿圆周方向同步收拢或展开，不会出现单侧受力卡滞、通道截面偏心的问题，调节过程里的通流截面始终保持正圆形，对介质流动的扰动更小，也不会出现截流件突出到通道外侧占用额外安装空间的情况。

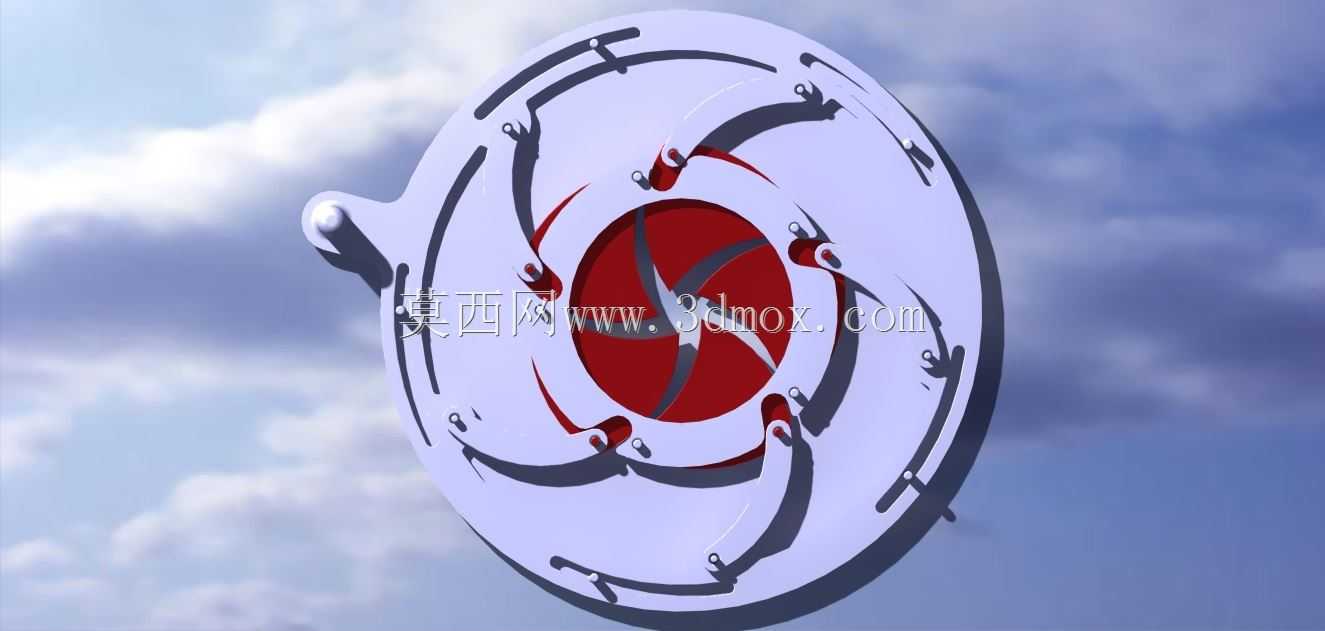

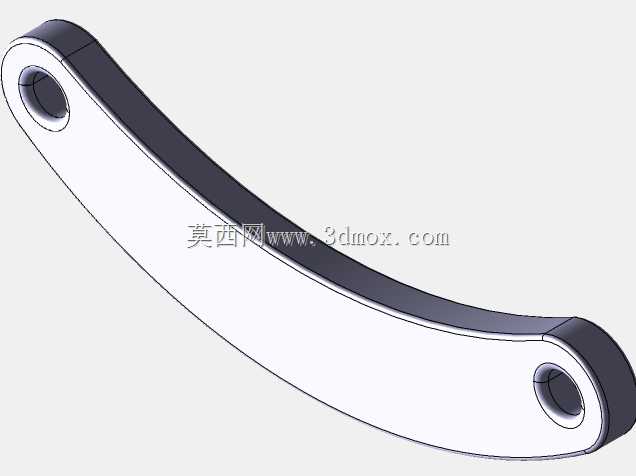

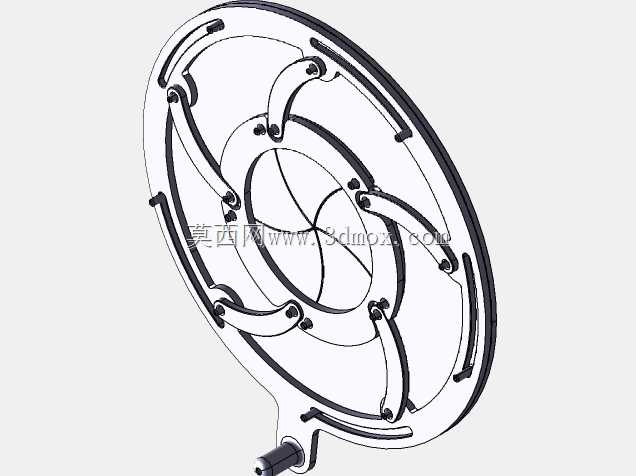

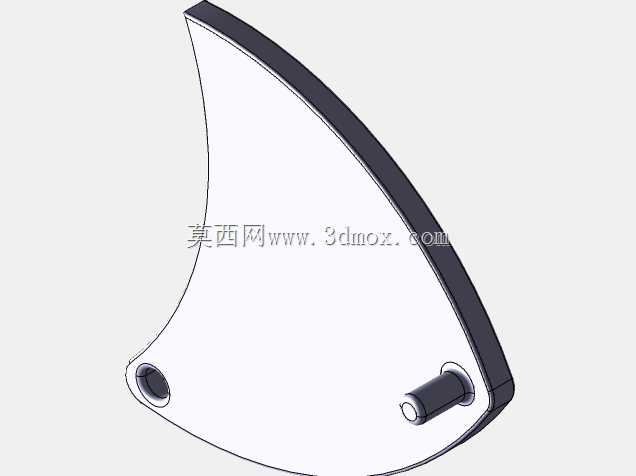

　　这套虹膜启闭结构的核心设计逻辑，是靠圆周方向均布的多组活动叶片做同步摆转，每片叶片的外形都做了贴合相邻叶片运动轨迹的弧边修型，当驱动外圈的调节环做定轴转动时，每片叶片上的驱动销会沿着调节环上预设的导向槽滑动，带动叶片绕自身的固定铰接点做定角度摆转，所有叶片的内弧边会同步向中心收拢或者向外展开，以此改变中心通流区域的直径，实现从全闭到全开的无级调节。设计时需要重点控制每片叶片的铰接点位置、导向槽的曲线轨迹，要保证在整个启闭行程里，相邻叶片的搭接边始终保持贴合密封，不会出现缝隙漏料、漏光的情况，同时要把叶片运动过程中的干涉量提前在三维装配环境里做全行程仿真校验，避免某一角度下相邻叶片出现运动卡滞。

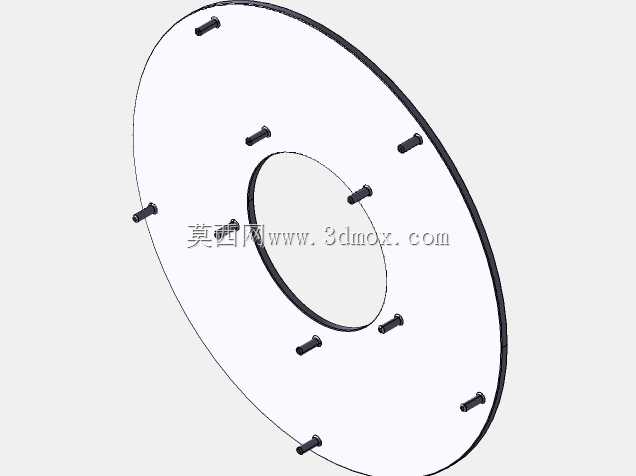

　　从安装边界来看，这套结构的主体是圆盘式布局，外圈的固定壳体上预留了对应安装孔位，可以直接对接同通径的管路法兰或者设备安装端面，不需要额外做转接支架，整体的轴向厚度控制得比较薄，适合安装在设备内部空间局促、轴向安装尺寸受限的位置，比如光学检测设备的镜头光阑位置、小型粉体包装机的下料口管控位置、实验室通风管路的风量调节位置，都能直接适配。结构的驱动端可以根据实际使用场景选装，手动调节的场景可以在调节环上加装拨杆或者旋钮，需要自动控制的场景可以搭配步进电机、旋转气缸做圆周方向的驱动，不需要对主体结构做大幅改动，适配性比较强。

　　实际使用过程中，这类虹膜结构的受力特点是所有叶片的受力沿圆周方向均匀分布，不会像单截流件结构那样出现单侧承压导致的驱动阻力过大问题，所以驱动它需要的扭矩更小，长时间使用的磨损也更均匀，使用寿命比同规格的单闸板结构更长。设计叶片的时候，根据接触介质的不同可以更换不同的材质，接触粉体物料的场景可以用耐磨的尼龙或者不锈钢材质，接触光学通路的场景可以在叶片表面做哑光发黑处理减少反光，接触流体的场景可以在叶片搭接边加装密封胶条提升密封性能。

　　做三维建模的时候，要先确定中心通径的最大、最小尺寸，反推每片叶片的摆转角度范围，再根据摆角计算导向槽的曲线方程，每做一个版本的结构都要做全行程的干涉检查，尤其是叶片和叶片之间、叶片驱动销和导向槽之间的配合间隙要控制在合理范围，间隙太小容易卡滞，间隙太大则会出现中心通流圆偏心、密封不严的问题。另外固定壳体上的铰接孔位置度要做严格的公差控制，所有铰接孔要在同一圆周上均布，角度偏差不能超过允许范围，不然会出现某片叶片动作滞后，导致整个机构启闭卡涩的问题。
