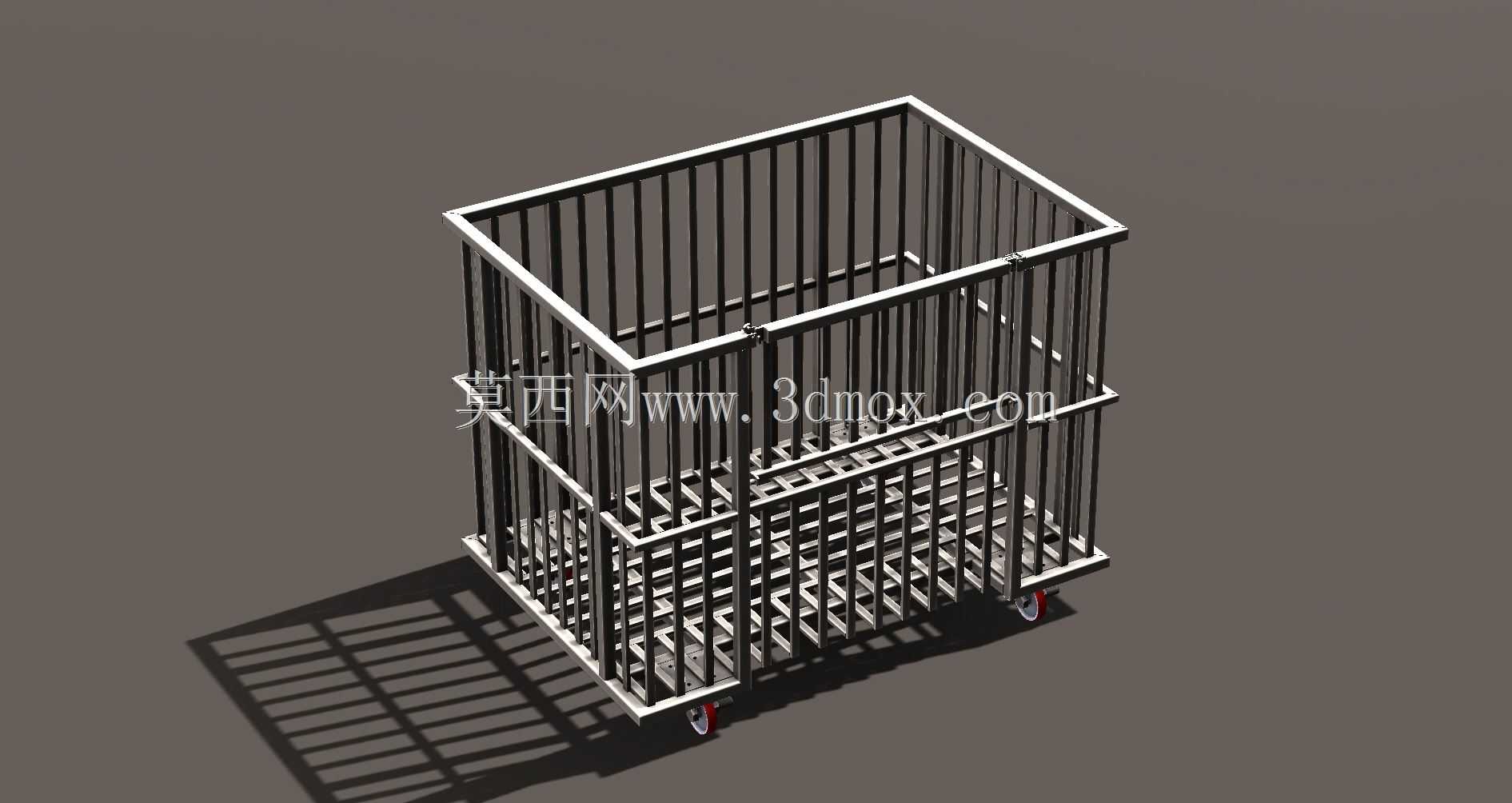

车间周转用带脚轮金属网格料箱结构

　　在离散制造车间的物料转运环节，这类带脚轮的金属网格料箱是生产现场流转频次极高的工位器具，不同于固定式仓储笼，它的核心价值在于适配工序间的短距离物料周转，不需要额外借助叉车或者液压托盘车，一线操作人员可以直接推动料箱完成从备料区到加工工位、从加工工位到检验区、从检验区到半成品暂存区的物料转移，省去了托盘码放、叉取对位的辅助时间，对于小批量多批次的生产模式适配性极强。

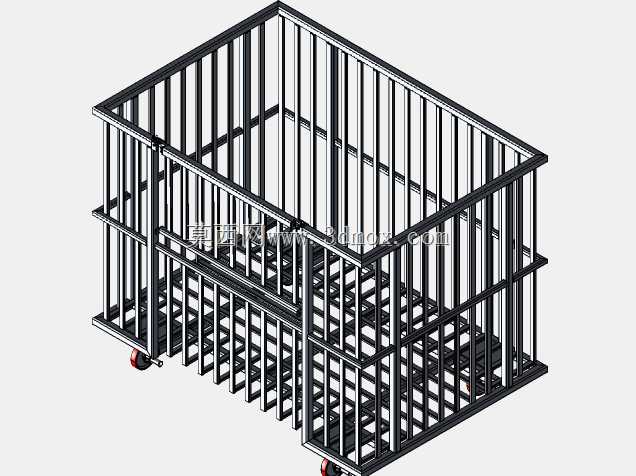

　　从结构设计逻辑来看，整体采用框架式焊接结构，主承力框架选用矩形钢管弯折拼焊，所有焊缝采用连续角焊缝，焊后做打磨去应力处理，避免长期受载后出现焊缝开裂的问题；围板部分采用圆钢或者扁钢做竖向栅条搭配横向加强筋，栅条间距根据常规周转的工件最小尺寸设定，既保证足够的通透度方便操作人员直观看到内部物料存量，避免缺料停线，也能防止常规尺寸的加工件、毛坯件从栅格间隙掉落，同时网格结构相比整板围板大幅降低了料箱自身重量，推动时更省力，也不容易积留切屑、灰尘，日常清理只需要用压缩空气吹扫即可，维护成本极低。底部采用格栅式承托结构，相比整板底板，格栅结构的沥水、沥屑能力更强，机加工车间周转带切削液的工件时，残留的切削液可以直接从格栅间隙漏到下方接屑盘，不会在箱体积留造成工件锈蚀，也不会在推动过程中积液洒出造成地面湿滑的安全隐患。

　　脚轮配置采用两定两万的布局，两个定向轮布置在料箱的推行侧，两个万向带刹车轮布置在另一侧，这种布局既可以保证长距离推行时的走形稳定性，不会出现走偏蛇形的问题，在需要停靠固定位置时，踩下万向轮的刹车就可以将料箱牢牢固定在工位旁，不会因为地面轻微倾斜或者人员误碰出现滑移。脚轮的安装座直接焊接在底部主框架的四角承力位置，安装面额外加焊加强三角板，分散脚轮受到的冲击载荷，避免满载时脚轮座受载变形脱落，轮片选用聚氨酯材质，行走时噪音低，不会划伤环氧地坪地面，同时具备一定的减震能力，转运精密加工件时可以降低颠簸造成的工件磕碰伤风险。

　　从安装边界与尺寸适配角度，这类料箱的外形尺寸通常会适配标准工位的通道宽度，常规款的宽度控制在800mm以内，可以顺利通过车间内1米宽的人行通道，也可以推入标准工位货架的层间位置，高度控制在1100mm左右，保证操作人员站立时可以方便取放箱内上层的物料，不需要过度弯腰或者踮脚，降低长期操作的疲劳度；底部脚轮安装后，料箱底面距离地面的高度控制在120-150mm之间，既保证足够的离地间隙，过地面线槽、小坡度坎的时候不会卡滞，也不会因为离地过高导致整体重心上移，满载推行时出现侧翻风险。料箱顶部的框架做平齐设计，空载时可以互相堆叠存放，堆叠时上层料箱的底部框架刚好卡入下层料箱的顶部边框内，不会出现滑移倾倒，大幅降低空载存储时的占地面积，充分利用车间的垂直存储空间。

　　在实际应用场景中，这类料箱除了机加工车间的工件周转，也可以用于装配车间的标准件、分装组件的定点配送，仓储部门的拣货周转，甚至可以作为生产现场的临时不良品存放容器，因为整体是金属焊接结构，耐磕碰、耐油污，使用寿命远高于塑料周转箱，即使局部栅条出现变形，也可以通过焊接修复快速恢复使用，全生命周期的使用成本更低。设计过程中需要重点关注满载时的框架挠度，底部承托格栅的加强筋间距不能过大，否则满载时底部会出现下凹变形，长期使用后变形累积会导致料箱无法正常堆叠，也会造成脚轮受力不均出现转向卡滞的问题；另外所有栅条的端头都要做打磨倒钝处理，不能有尖锐的飞边毛刺，避免操作人员取放物料时被划伤，所有外露的金属表面都做喷塑处理，涂层厚度控制在60-80μm，具备较好的耐油污、耐锈蚀能力，适合车间复杂的使用环境。
