拖挂式双舱集装箱露营旅居单元结构

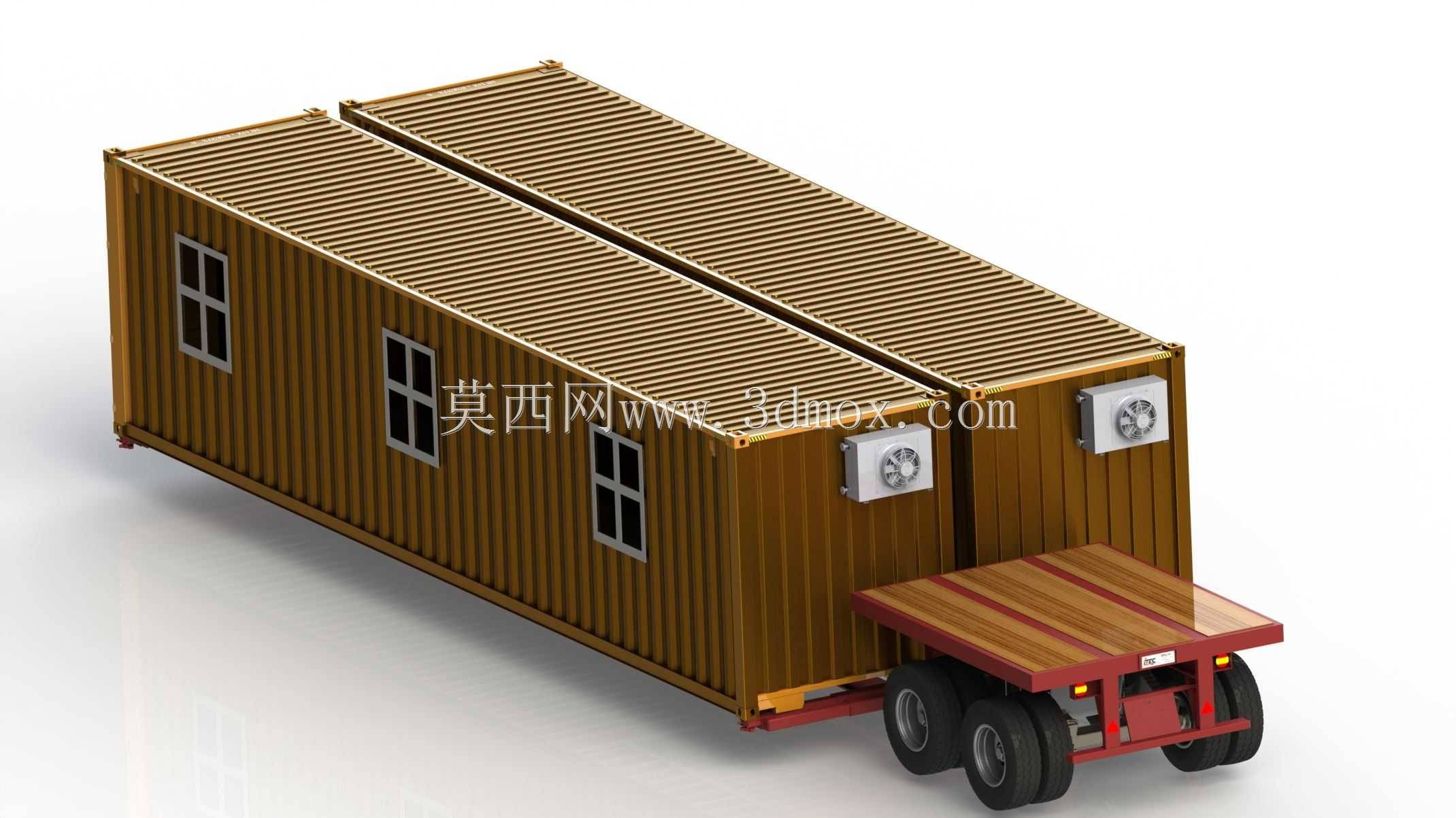

　　这套拖挂式双舱旅居单元的设计，核心瞄准户外短途露营、临时作业驻点、景区配套住宿这类需要快速部署、可转场移动的使用场景，区别于传统固定式营地建筑，整套单元依托标准海运集装箱的成熟结构做改造，搭配专用低平板拖挂底盘，可通过常规牵引车辆完成不同场地间的转场，不需要复杂的现场土建作业，到场后仅需完成支撑调平、外接水电即可投入使用。从结构布局来看，双舱并排的设计思路，是在单集装箱舱体的空间基础上做拓展，两个独立舱体共用同一套拖挂行驶承载结构，既保留了集装箱原有的波纹板侧壁高强度、抗形变的结构优势，又把单舱的狭长空间拆分成两个独立功能区，可分别作为住宿单元、厨卫单元或者储物单元使用，适配不同场景下的功能拆分需求，

　　比如户外作业场景下可将其中一个舱作为临时办公点，另一个作为休息区，景区露营场景下则可拆分出独立卫浴空间与睡眠空间，避免单舱狭长布局带来的功能区混杂问题。舱体侧壁的窗户采用内嵌式安装设计，安装边界完全贴合集装箱波纹板的平面段，没有额外突出舱体外轮廓的结构，避免转场运输过程中出现剐蹭损坏，窗户的尺寸选型兼顾采光需求与结构强度，没有因为开设窗洞大幅削弱侧壁的承载能力，窗洞周边做了额外的方钢加强框，和集装箱原有的侧壁竖筋焊接为整体，保证舱体在拖挂行驶过程中遇到颠簸路面时，窗洞位置不会出现应力集中导致的焊缝开裂、板材变形问题。前端的空调外机安装位做了下沉式内嵌处理，外机完全嵌入舱体端部的预留安装槽内，安装槽周边设置了散热通风格栅，

　　既保证空调外机的换热效率，又避免外机突出舱体端面，在转场过程中被飞石或者限宽设施磕碰，安装支架采用镀锌角钢焊接固定在舱体端部的底横梁上，承载能力可覆盖常规家用1.5匹外机的重量，同时预留了减震垫安装位，减少拖挂行驶过程中震动对外机管路的损伤。配套的低平板拖挂底盘采用低甲板设计，承载面高度比常规货运平板挂车更低，一方面降低了整套旅居单元的整体重心，提升拖挂行驶过程中的侧向稳定性，尤其是在山区非铺装路面转弯时，更低的重心能大幅降低侧翻风险；另一方面低承载面让舱体的登舱门槛高度控制在合理范围，不需要额外设置过高的登舱梯，人员进出舱体更方便，也减少了整套单元的整体高度，满足常规道路的限高要求，避免转场时遇到限高杆无法通行的问题。

　　底盘的行走系统采用双轴双胎布局，单轴承载能力匹配整套双舱单元的满载重量，钢板弹簧悬架的选型兼顾行驶减震效果与非铺装路面的通过性，轮胎选用常规货运挂车通用型号，后期维护更换配件容易获取，底盘尾部设置了标准牵引销连接结构、尾灯组与牌照安装位，完全符合道路拖挂行驶的相关规范要求，不需要额外做改装即可合法上路转场。舱体顶部保留了集装箱原有的波纹顶板结构，自带排水坡度，雨水可顺着顶板波纹自然流向舱体两侧，不会在顶部积水，顶板的强度可满足人员临时登顶检修设备的需求，不需要额外做顶部加强。两个舱体之间的连接部位采用密封胶条加螺栓紧固的结构，既保证连接强度，又避免雨水从拼接缝隙渗入舱内，同时拼接缝处做了隐形排水槽设计，渗入拼接缝的少量雨水可顺着排水槽导到舱体端部排出，不会渗入舱内。舱体底部和拖挂底盘的连接采用标准集装箱扭锁结构，和海运集装箱的固定方式一致，固定点完全匹配集装箱底部的标准角件位置，不需要对舱体底部做额外打孔改装，后期如果需要将舱体从底盘上卸下作为固定建筑使用，仅需解开扭锁即可将舱体吊离，适配固定部署与移动转场的双重使用需求。整套结构的所有外轮廓尺寸都控制在道路通行的限界范围内，宽度没有超出常规货运车辆的宽度限制，长度匹配双轴挂车的常规长度规格，不管是高速通行还是乡村道路行驶都能顺利通过，舱体的边角位置保留了集装箱原有的标准角件，方便吊装作业时的吊具连接，不需要额外焊接吊点。
